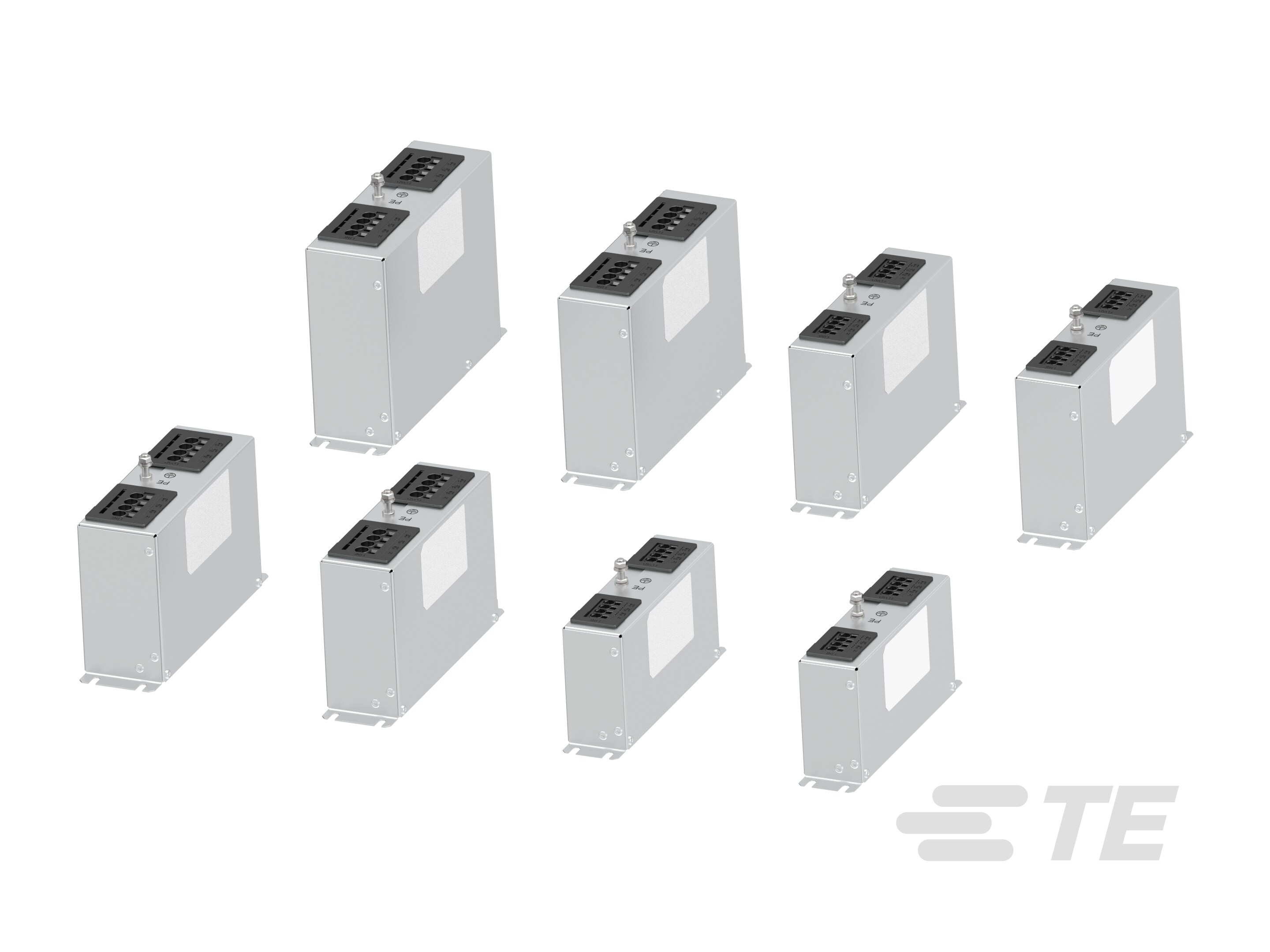

SCHAFFNER FN3297 3-PHASE+N FILTER SERIES

请查看产品文档或联系我们以了解最新的机构审批信息。

• 滤波要求  已滤波

• 输入端接类型  推入式端子

• 输出端接类型  推入式端子

• 接线配置  WYE（4 导线 + 接地）

• 额定短路电流 (kA) 100

• 电感 L1 (µH) 800 | 930 | 1210

• 过压类别  III

• 电容 Cx1  3.3

• 漏泄电流（最大值）（250VAC，50Hz） (mA) .314 | 2.136

• 电容 Cx2  3.3

• 电容 Cy2  100 | 680

• 额定电流 (A) 8 | 16 | 25 | 36

• 工作电压 (VAC) 305 | 530

• 产品重量 (g) 700 | 730 | 1220 | 1520

• 产品重量 (oz) 24.692 | 25.75 | 43.034 | 53.616

• 产品安装类型  机箱安装

• 产品宽度 (mm) 45 | 55 | 60

• 产品宽度 (in) 1.771 | 2.165 | 2.362

• 产品长度 (mm) 160 | 170

• 产品长度 (in) 6.299 | 6.692

• 产品高度 (mm) 90 | 115

• 产品高度 (in) 3.543 | 4.527

• 工组温度范围  -40 – 100 °C [ -40 – 212 °F ]

• 冷却方法  自然对流

• 工作高度（最大值）  2000 m [ 6561.68 ft ]

• 应用工作频率  50 | 60
