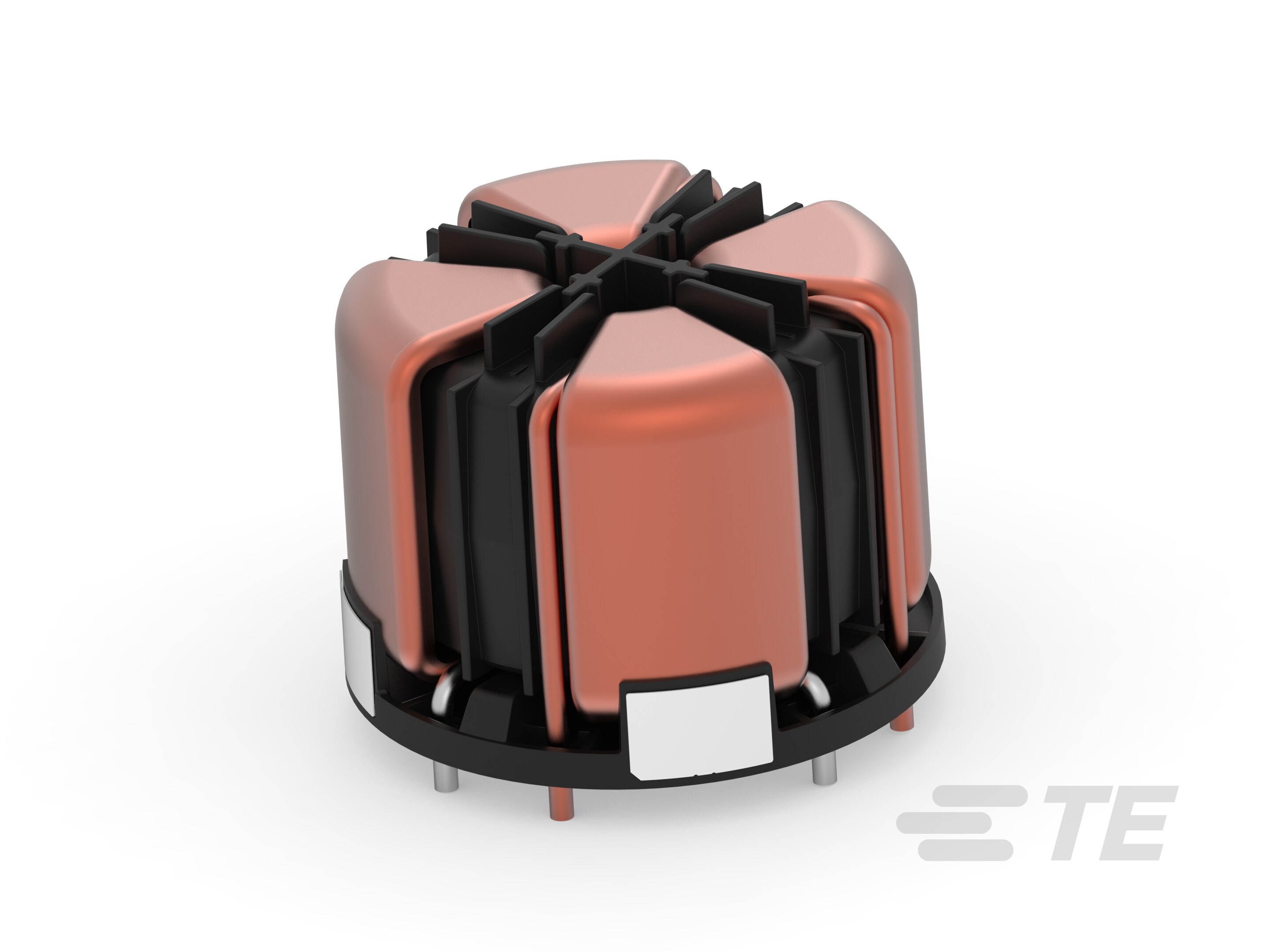

RV8140-50-S13
530 VDC, 50 A, PCB Terminal, PD2 Pollution Degree, IP00, Horizontal, UL 94V-0, Board Mount, Schaffner RV-Series, EMC Chokes
RV8140-50-S13
530 VDC, 50 A, PCB Terminal, PD2 Pollution Degree, IP00, Horizontal, UL 94V-0, Board Mount, Schaffner RV-Series, EMC Chokes
-
- Schaffner
- Schaffner RV-Series
- TE 内部编号 823232-SF
- TE 内部产品描述 RV8140-50-S13
- 所有 RV (80)
-
工作电压（最大值） (VDC): 530
-
额定电流（最大值） (A): 50
-
输入端接类型 : PCB 端子
-
输出端接类型 : PCB 端子
-
污染度 : PD2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_823232-SF_D.pdf 3D
- 下载查看 ENG_CVM_CVM_823232-SF_D.3d_stp.zip 英文版本
- ENG_CVM_CVM_823232-SF_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_823232-SF_D.2d_dxf.zip 英文版本
数据表/目录页
- RFI Chokes RV8140 and RV8540 ENG_DS_RV8140_and_RV8540_A.pdf 英文版本
软件类型
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
输入端接类型 : PCB 端子
-
输出端接类型 : PCB 端子
电气特征
-
过压类别 : II
-
工作电压（最大值） (VDC): 530
-
额定电流（最大值） (A): 50
主体特性
-
产品重量 : 260 g [ 9.17 oz ]
-
产品方向 : 水平
机械附件
-
产品安装类型 : 板安装
尺寸
-
产品高度 : 47.1 mm [ 1.85 in ]
-
产品长度 : 62.1 mm [ 2.44 in ]
-
产品宽度 : 62.1 mm [ 2.44 in ]
使用环境
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
工作高度（最大值） (m): 2000
-
冷却方法 : 自然对流
行业标准
-
已认证 : IEC 60938-1/-2, UL 1446
-
污染度 : PD2
-
IP 等级 : IP00
-
UL 阻燃性等级 : UL 94V-0
