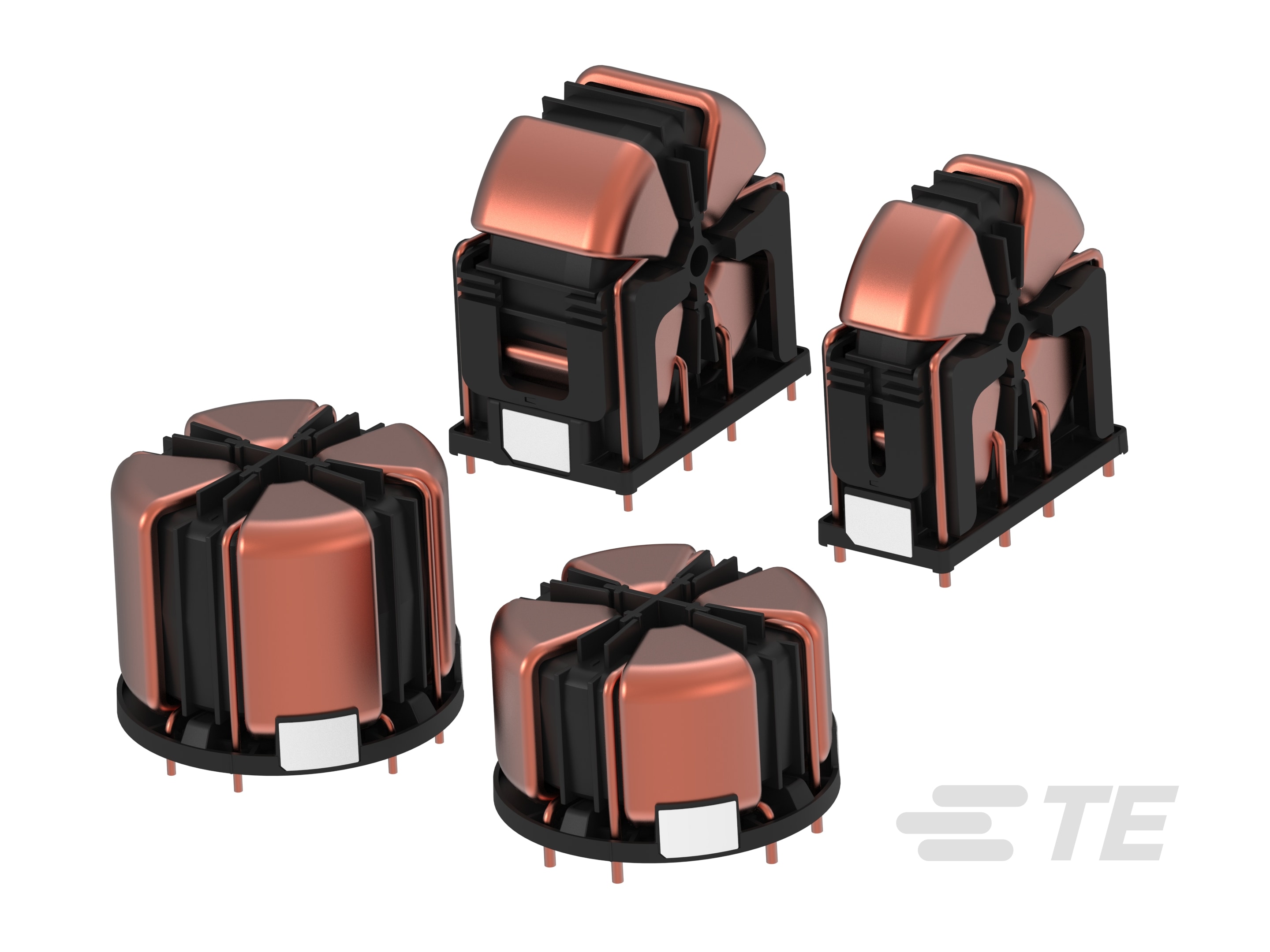

EMC/RFI 扼流圈 RT 系列和 RT 系列 N：高性能扼流圈，面向要求严苛的应用

EMC / RFI Chokes RT Series & RT Series N: High-Performance Chokes for Demanding Applications-CAT-PA3-RV
RV8140 和 RV8540 以及 RV8141 和 RV8541 系列是采用高性能纳米晶芯材料设计而成的电流补偿扼流圈，可实现卓越的 EMC 滤波。这些扼流圈适用于交流和直流应用，具有低漏磁通量、出色的绕组绝缘特性和广泛的额定电感值。RV8140 和 RV8141 提供水平安装选项，而 RV8540 和 RV8541 提供垂直安装选项，可灵活集成到各种布局中。
更多 更少

产品特性

  • 工作电压（最大值） (VDC): 530

  • 额定电流（最大值） (A): 16, 25, 32, 40, 50

  • 输入端接类型 : PCB 端子

  • 输出端接类型 : PCB 端子

  • 污染度 : PD2

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 输入端接类型  PCB 端子

  • 输出端接类型  PCB 端子

电气特征

  • 过压类别  II

  • 工作电压（最大值） (VDC) 530

  • 额定电流（最大值） (A) 16, 25, 32, 40, 50

主体特性

  • 产品重量 (g) 120, 130, 140, 160, 170, 180, 190, 200, 210, 220, 250, 260, 270, 280, 290, 300, 310, 320, 370, 380, 390, 400

  • 产品重量 (oz) 4.23, 4.58, 4.93, 5.64, 5.99, 6.34, 6.7, 7.05, 7.4, 7.76, 8.81, 9.17, 9.52, 9.87, 10.22, 10.58, 10.93, 11.28, 13.05, 13.4, 13.75, 14.1

  • 产品方向  垂直, 水平

机械附件

  • 产品安装类型  板安装

尺寸

  • 产品宽度 (mm) 27, 30, 38, 42, 62.1, 66.1

  • 产品宽度 (in) 1.06, 1.18, 1.49, 1.65, 2.44, 2.6

  • 产品长度 (mm) 60, 62.1, 64, 66.1

  • 产品长度 (in) 2.36, 2.44, 2.51, 2.6

  • 产品高度 (mm) 37.1, 41.1, 47.1, 53.2, 59.7, 66.5

  • 产品高度 (in) 1.46, 1.61, 1.85, 2.09, 2.35, 2.61

使用环境

  • 工组温度范围  -40 – 100 °C [ -40 – 212 °F ]

操作/应用

  • 冷却方法  自然对流

  • 工作高度（最大值） (m) 2000

行业标准

  • 已认证  IEC 60938-1/-2, UL 1446

  • 污染度  PD2

  • IP 等级  IP00

  • UL 阻燃性等级  UL 94V-0

参考编号

  • TE 内部编号 CAT-PA3-RV
