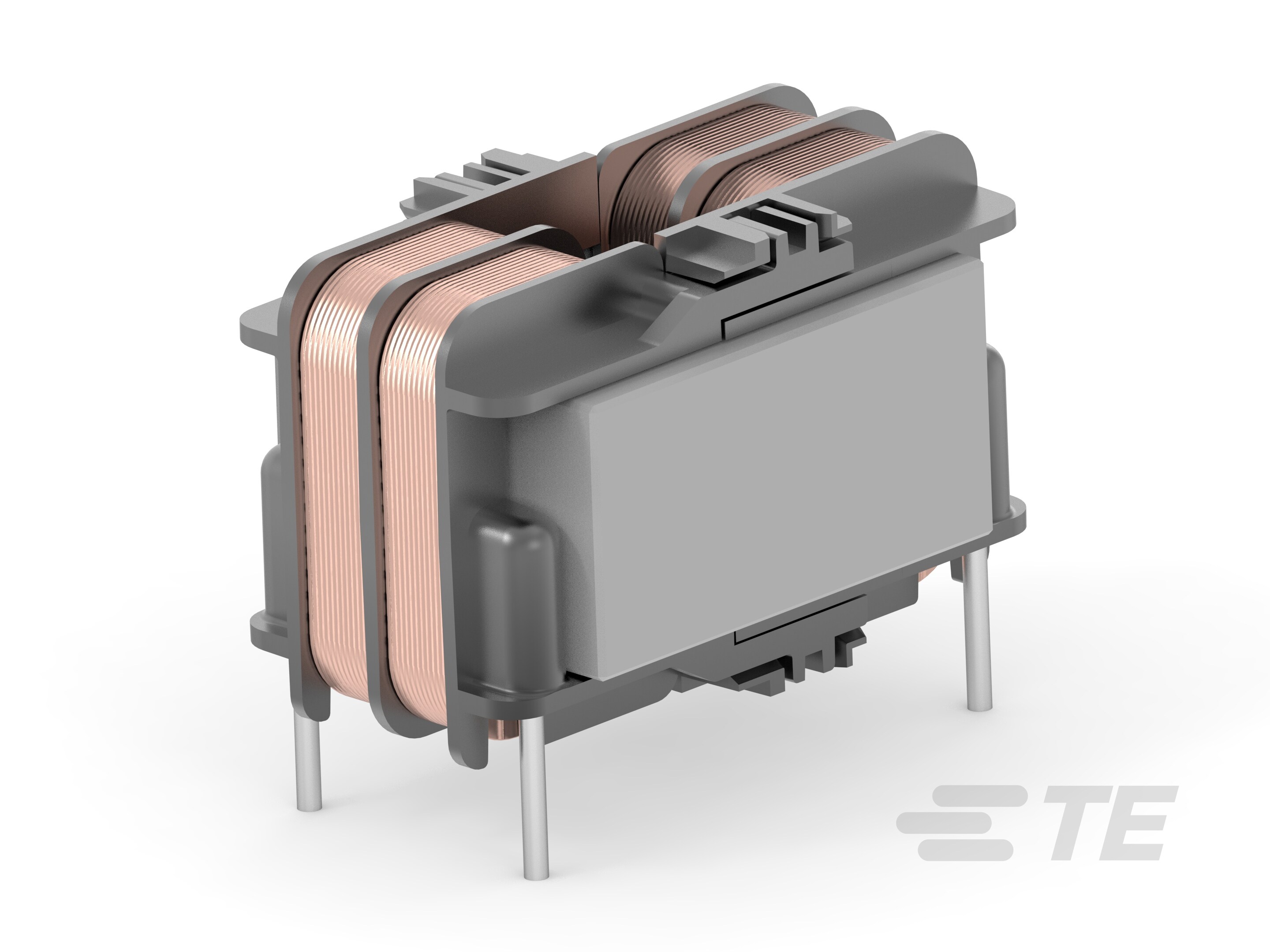

ED100-0.5-15M
300 VDC, .5 A, PCB Terminal, PD2 Pollution Degree, IP00, Horizontal, UL 94V-0, Board Mount, Schaffner ED100, EMC Chokes
ED100-0.5-15M
300 VDC, .5 A, PCB Terminal, PD2 Pollution Degree, IP00, Horizontal, UL 94V-0, Board Mount, Schaffner ED100, EMC Chokes
-
- Schaffner
- Schaffner ED100
- TE 内部编号 822536-SF
- TE 内部产品描述 ED100-0.5-15M
- 所有 ED100 (18)
-
工作电压（最大值） (VDC): 300
-
额定电流（最大值） (A): .5
-
输入端接类型 : PCB 端子
-
输出端接类型 : PCB 端子
-
污染度 : PD2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_822536-SF_C.pdf 3D
- 下载查看 ENG_CVM_CVM_822536-SF_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_822536-SF_C.3d_stp.zip 英文版本
- ENG_CVM_CVM_822536-SF_C.2d_dxf.zip 英文版本
数据表/目录页
- Current-Compensated Choke Series for Lighting Applications ENG_DS_ED100_ED101_A.pdf 英文版本
软件类型
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
输入端接类型 : PCB 端子
-
输出端接类型 : PCB 端子
电气特征
-
过压类别 : II
-
工作电压（最大值） (VDC): 300
-
额定电流（最大值） (A): .5
主体特性
-
产品重量 : 10 g [ .35 oz ]
-
产品方向 : 水平
机械附件
-
产品安装类型 : 板安装
尺寸
-
产品高度 : 15.3 mm [ .602 in ]
-
产品长度 : 24 mm [ .94 in ]
-
产品宽度 : 14.3 mm [ .56 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
工作高度（最大值） (m): 2000
-
冷却方法 : 自然对流
行业标准
-
已认证 : IEC 60938-1/-2
-
污染度 : PD2
-
IP 等级 : IP00
-
UL 阻燃性等级 : UL 94V-0
