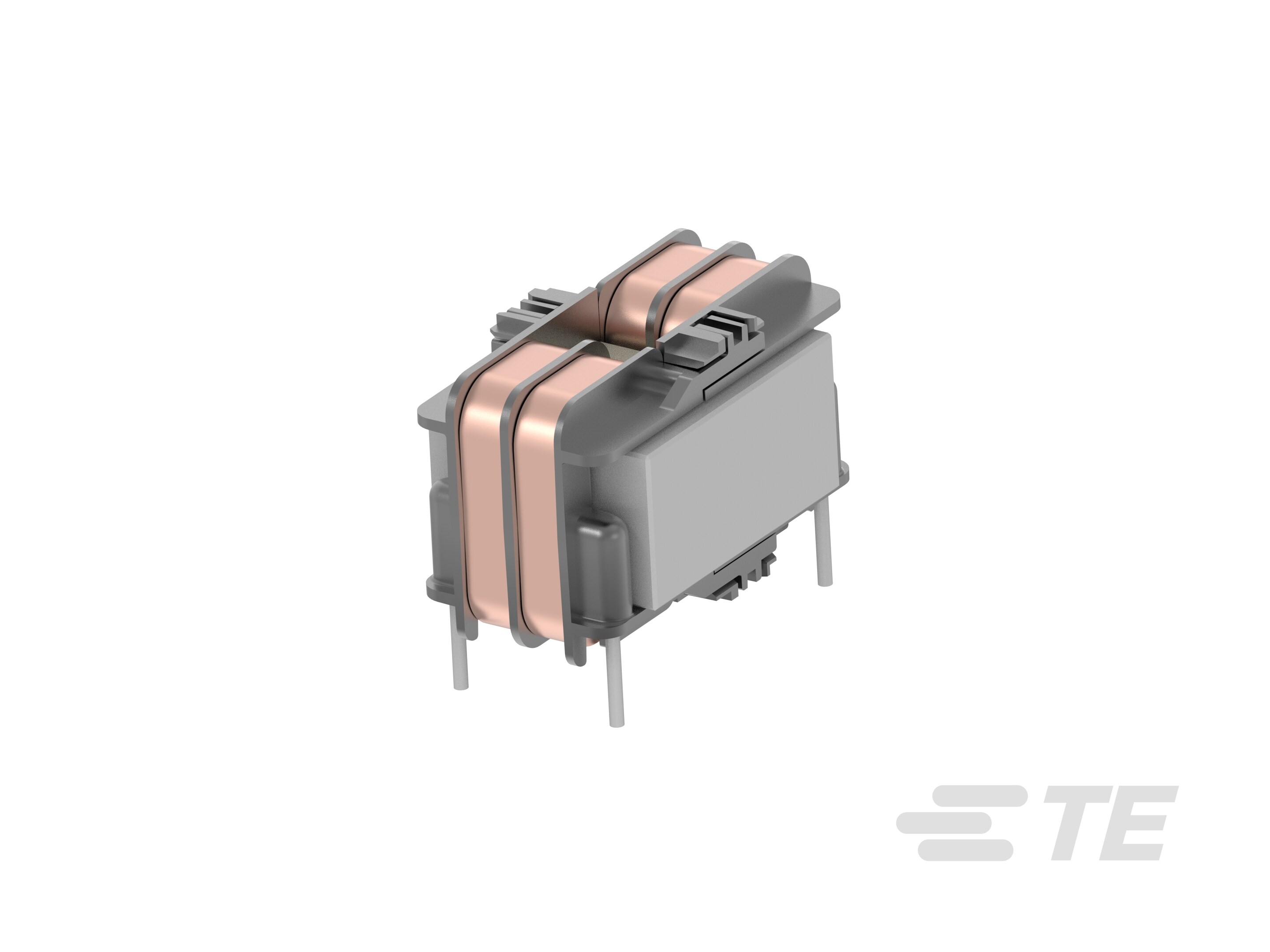

EMC/RFI 扼流圈 ED100/ED101 - 用于 LED 驱动器的紧凑型电流补偿系列

EMC/RFI 扼流圈 ED100/ED101 - 用于 LED 驱动器的紧凑型电流补偿系列-CAT-PA3-E100
ED100/ED101 系列旨在通过减少对 X 电容器的依赖、提高功率因数和大幅减小无功功率，来提高 LED 驱动电路的效率。这款扼流圈将强大的共模和差模电感整合到一个紧凑的元件中，可实现双级滤波，同时节省 PCB 空间和成本。由于需要的元件更少，设计人员可以从简化的布局、更低的成本和更高的可靠性中受益。高 MTBF 可确保照明应用的长期耐用性和高性能。
更多 更少
联系我们

产品特性

  • 工作电压（最大值） (VDC): 300

  • 额定电流（最大值） (A): .2 | .3 | .4 | .5 | .75 | 1 | 1.25 | 1.5 | 2

  • 输入端接类型 : PCB 端子

  • 输出端接类型 : PCB 端子

  • 污染度 : PD2

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 输入端接类型  PCB 端子

  • 输出端接类型  PCB 端子

电气特征

  • 过压类别  II

  • 工作电压（最大值） (VDC) 300

  • 额定电流（最大值） (A) .2 | .3 | .4 | .5 | .75 | 1 | 1.25 | 1.5 | 2

主体特性

  • 产品重量 (g) 10 | 11 | 12 | 13 | 14

  • 产品重量 (oz) .35 | .39 | .42 | .458 | .49

  • 产品方向  水平

机械附件

  • 产品安装类型  板安装

尺寸

  • 产品宽度  14.3 mm [ .56 in ]

  • 产品长度  24 mm [ .94 in ]

  • 产品高度  15.3 mm [ .602 in ]

使用环境

  • 工组温度范围  -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 冷却方法  自然对流

  • 工作高度（最大值） (m) 2000

行业标准

  • 已认证  IEC 60938-1/-2

  • 污染度  PD2

  • IP 等级  IP00

  • UL 阻燃性等级  UL 94V-0

参考编号

  • TE 内部编号 CAT-PA3-E100
