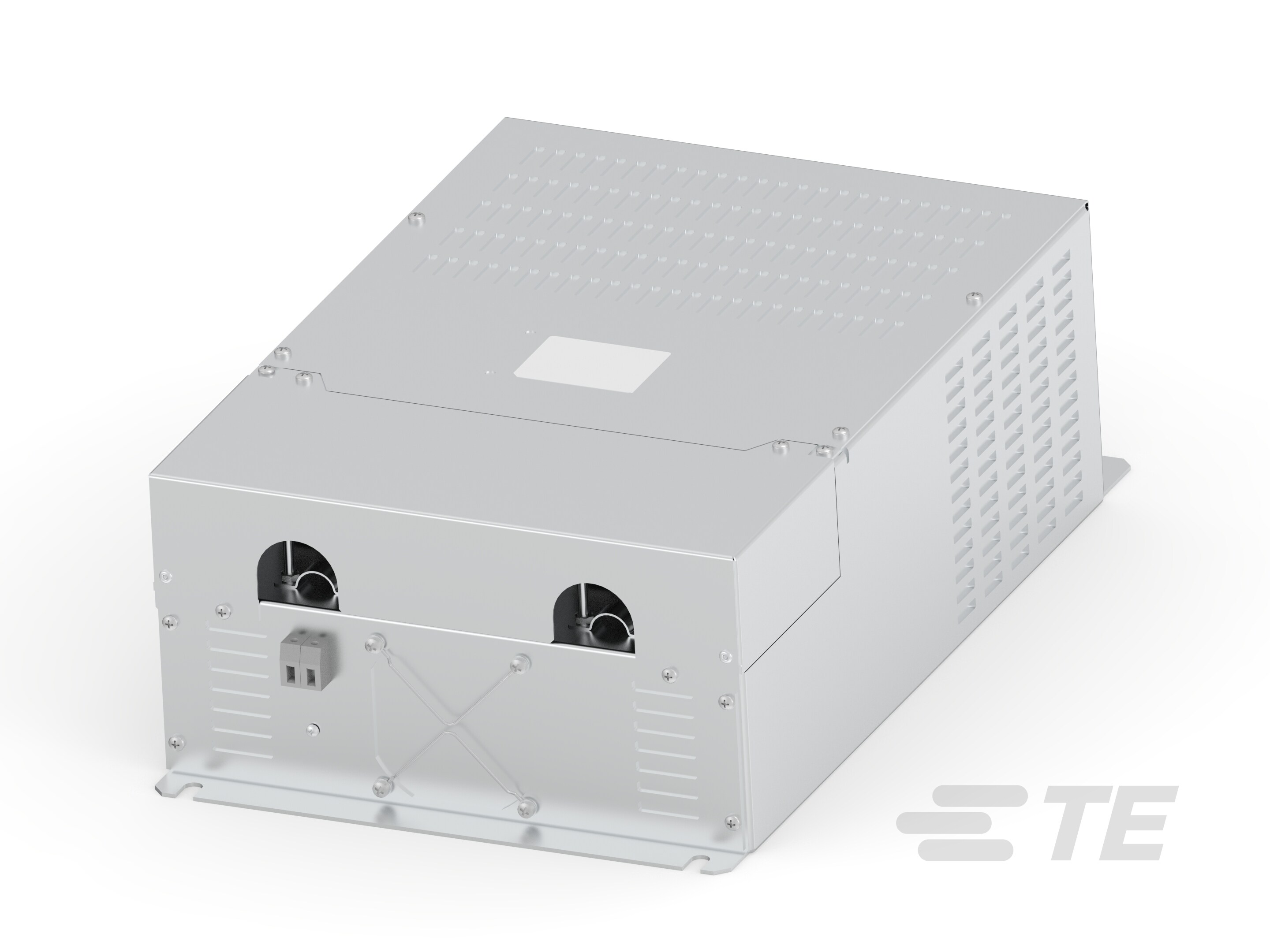

FN5420-60-34-E2FXT
Sine Wave Filter, 500 VAC, 60 A, IP20, PD3 Pollution Degree, Wall Mount, Sinusoidal Current & Voltage <5% Ripple, Schaffner FN5420, Output Filters
FN5420-60-34-E2FXT
Sine Wave Filter, 500 VAC, 60 A, IP20, PD3 Pollution Degree, Wall Mount, Sinusoidal Current & Voltage <5% Ripple, Schaffner FN5420, Output Filters
-
- Schaffner
- Schaffner FN5420
- TE 内部编号 821703-SF
- TE 内部产品描述 FN5420-60-34-E2FXT
- 所有 FN5420 (39)
-
输出滤波器类型 : 正弦波滤波器
-
工作电压（最大值） (VAC): 500
-
额定电流（最大值） (A): 60
-
IP 等级 : IP20
-
污染度 : PD3
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_821703-SF_E.pdf 3D
- 下载查看 ENG_CVM_CVM_821703-SF_E.3d_stp.zip 英文版本
- ENG_CVM_CVM_821703-SF_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_821703-SF_E.3d_igs.zip 英文版本
数据表/目录页
- Sine Wave Filters FN5420 ENG_DS_FN5420_A.pdf 英文版本
机构认证
- UKCA_FN5420 ENG_AAD_1060298_UKCA_FN5420_B.pdf 英文版本
- CE 符合性声明 ENG_AAD_1060290_CE_FN5420_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
输出滤波器类型 : 正弦波滤波器
电气特征
-
额定短路电流 (kA): 100
-
典型功率损耗 (W): 283
-
工作电压（最大值） (VAC): 500
-
额定电流（最大值） (A): 60
主体特性
-
产品重量 : 25000 g [ 881.84 oz ]
机械附件
-
产品安装类型 : 壁装
尺寸
-
产品高度 : 198 mm [ 7.79 in ]
-
产品长度 : 240 mm [ 9.44 in ]
-
产品宽度 : 233 mm [ 9.17 in ]
使用环境
-
电机电缆长度（最大值） : 1000 m [ 3280.84 ft ]
操作/应用
-
工作高度（最大值） (m): 2000
-
输出滤波水平 : 正弦电流和电压 <5% 波动
-
电机频率 (Hz): 200
行业标准
-
已认证 : EN 60076-6, UL/IEC/EN 61800-5-1
-
IP 等级 : IP20
-
污染度 : PD3
-
UL 阻燃性等级 : UL 94V-2
其他
-
框架尺寸代码 : D
