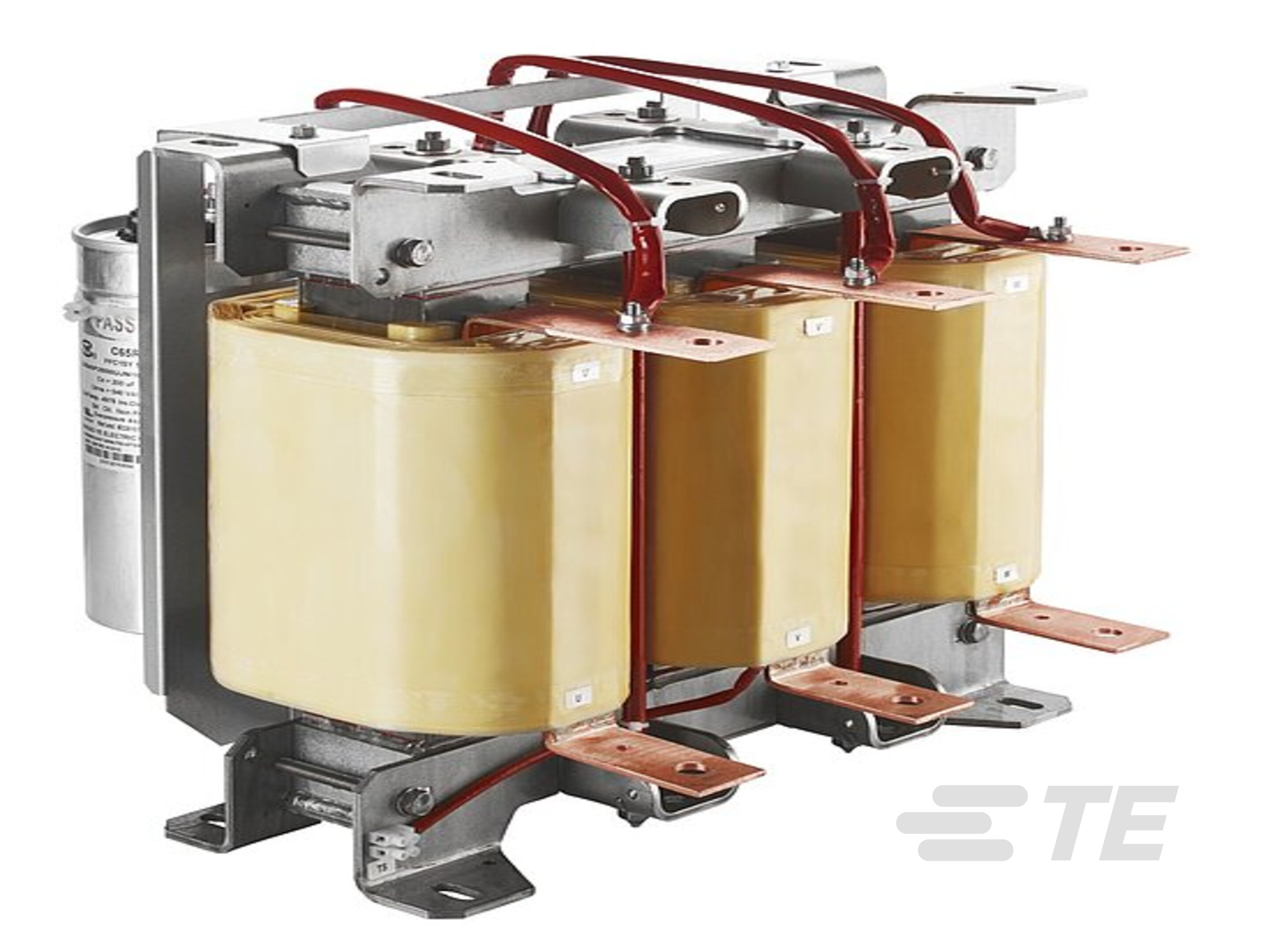

正弦波滤波器 – 可提升电机驱动效率和增强保护的 LC 滤波器

正弦波滤波器 – 可提升电机驱动效率和增强保护的 LC 滤波器-CAT-PE4-F5420
FN5420 是一款 LC 正弦波滤波器，设计为可消除电机端子侧的过压，确保电机可靠运行。这款产品能够降低电机的噪音和损耗，提供更安静、更高效的性能。FN5420 能够支持长距离电机电缆运行，可帮助延长电机使用寿命并提高驱动系统的整体可靠性。
更多 更少
联系我们

产品特性

  • 输出滤波器类型 : 正弦波滤波器

  • 工作电压（最大值） (VAC): 500

  • 额定电流（最大值） (A): 2.3 | 3.1 | 5.9 | 10 | 13 | 18 | 26 | 32 | 38 | 45 | 60 | 75 | 90 | 110 | 145 | 180 | 200 | 250 | 300 | 400 | 480 | 630 | 710 | 800 | 1000

  • 污染度 : PD3

  • IP 等级 : IP00 | IP20

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 输出滤波器类型  正弦波滤波器

电气特征

  • 额定短路电流 (kA) 100

  • 典型功率损耗 (W) 41 | 45 | 76 | 91 | 123 | 127 | 150 | 154 | 196 | 229 | 239 | 272 | 283 | 472 | 658 | 707 | 882 | 936

  • 工作电压（最大值） (VAC) 500

  • 额定电流（最大值） (A) 2.3 | 3.1 | 5.9 | 10 | 13 | 18 | 26 | 32 | 38 | 45 | 60 | 75 | 90 | 110 | 145 | 180 | 200 | 250 | 300 | 400 | 480 | 630 | 710 | 800 | 1000

主体特性

  • 产品重量 (g) 1200 | 1550 | 2200 | 2400 | 2800 | 4000 | 5100 | 5500 | 6600 | 6800 | 7200 | 7900 | 9500 | 11800 | 11900 | 12100 | 13700 | 14200 | 14400 | 18500 | 21000 | 21500 | 25000 | 28500 | 30000 | 34000 | 38000 | 56000 | 58000 | 60000 | 76000 | 98000 | 128000 | 155000 | 185000 | 220000 | 262000

  • 产品重量 (oz) 42.32 | 54.67 | 77.6 | 84.65 | 98.76 | 141.09 | 179.89 | 194 | 232.8 | 239.86 | 253.97 | 278.66 | 335.1 | 416.23 | 419.76 | 426.81 | 483.25 | 500.89 | 507.94 | 652.56 | 740.75 | 758.39 | 881.84 | 1005.3 | 1058.21 | 1199.31 | 1340.41 | 1975.34 | 2045.88 | 2116.43 | 2680.82 | 3456.84 | 4515.06 | 5467.46 | 6525.68 | 7760.27 | 9241.77

  • 产品重量 (g) 1200 | 1550 | 2200 | 2400 | 2800 | 4000 | 5100 | 5500 | 6600 | 6800 | 7200 | 7900 | 9500 | 11800 | 11900 | 12100 | 13700 | 14200 | 14400 | 18500 | 21000 | 21500 | 25000 | 28500 | 30000 | 34000 | 38000 | 56000 | 58000 | 60000 | 76000 | 98000 | 128000 | 155000 | 185000 | 220000 | 262000

机械附件

  • 产品安装类型  壁装 | 落地式

尺寸

  • 产品宽度 (mm) 115 | 120 | 130 | 145 | 148 | 156 | 193 | 196 | 197 | 233 | 240 | 242 | 243 | 338 | 343 | 356 | 387 | 430 | 560 | 600 | 602 | 631

  • 产品宽度 (in) 4.52 | 4.72 | 5.11 | 5.7 | 5.82 | 6.14 | 7.59 | 7.71 | 7.75 | 9.17 | 9.44 | 9.52 | 9.56 | 13.3 | 13.5 | 14.01 | 15.23 | 16.92 | 22.04 | 23.62 | 23.7 | 24.84

  • 产品长度 (mm) 120 | 150 | 195 | 220 | 240 | 265 | 290 | 420

  • 产品长度 (in) 4.72 | 5.9 | 7.67 | 8.66 | 9.44 | 10.43 | 11.41 | 16.53

  • 产品高度 (mm) 118 | 137 | 158 | 159 | 160 | 179 | 183 | 198 | 218 | 223 | 234 | 370 | 371 | 422 | 436 | 531 | 627 | 726 | 755 | 854 | 1050

  • 产品高度 (in) 4.64 | 5.39 | 6.22 | 6.25 | 6.29 | 7.04 | 7.2 | 7.79 | 8.58 | 8.77 | 9.21 | 14.56 | 14.6 | 16.61 | 17.16 | 20.9 | 24.68 | 28.58 | 29.72 | 33.62 | 41.33

使用环境

  • 电机电缆长度（最大值） (m) 1000 | 1500 | 2000

  • 电机电缆长度（最大值） (ft) 3280.84 | 4921.26 | 6561.68

操作/应用

  • 工作高度（最大值） (m) 2000

  • 输出滤波水平  正弦电流和电压 <5% 波动

  • 电机频率 (Hz) 200

行业标准

  • 已认证  EN 60076-6 | EN 61558-2-20 | UL/EN 61800-5-1 | UL/IEC/EN 61800-5-1

  • 污染度  PD3

  • IP 等级  IP00 | IP20

  • UL 阻燃性等级  UL 94V-2

其他

  • 框架尺寸代码  A | B | C | D | E

参考编号

  • TE 内部编号 CAT-PE4-F5420
