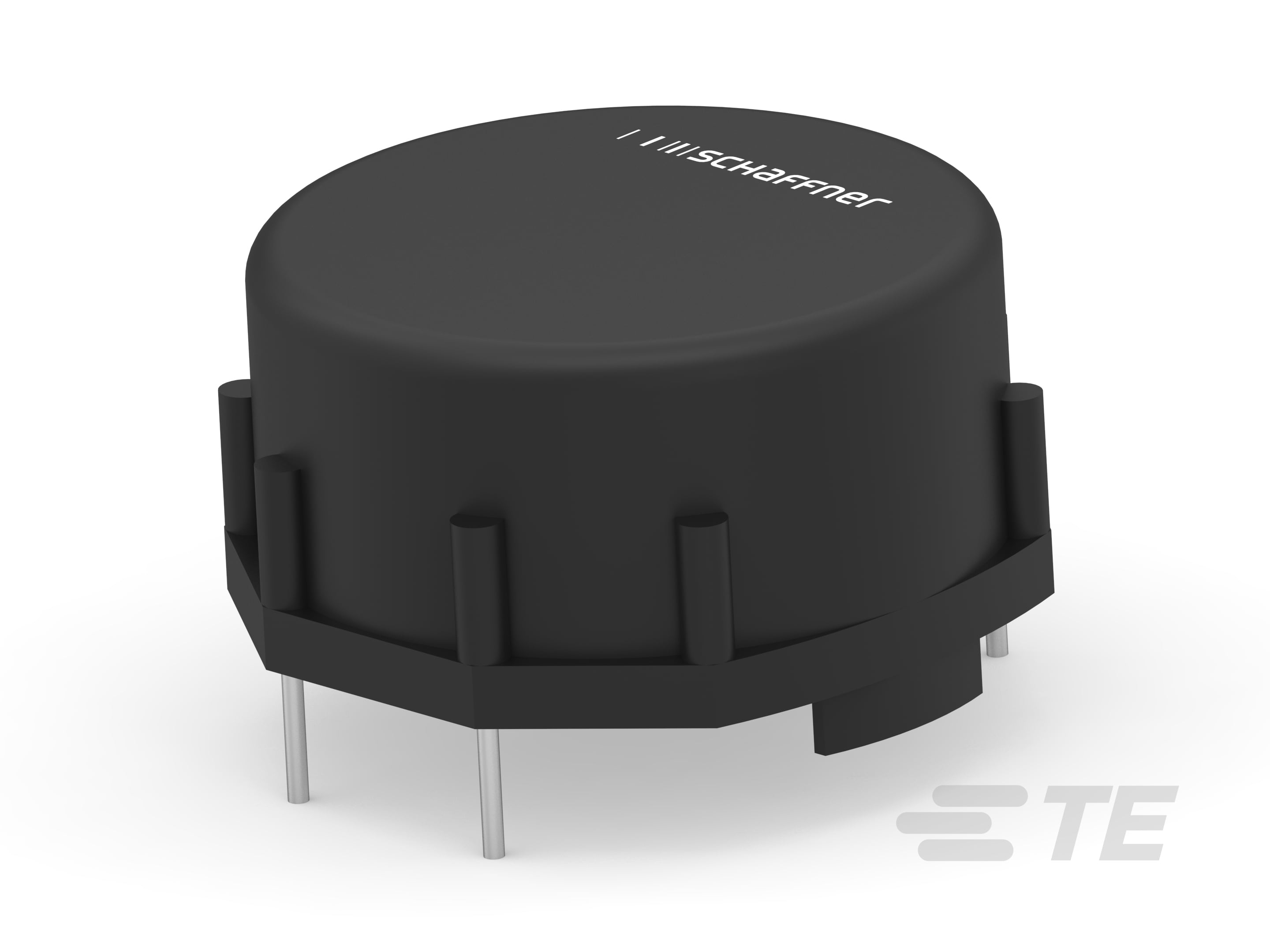

RN152-8-02-2M7
300 VDC, 8 A, PCB Terminal, PD2 Pollution Degree, IP00, Horizontal, UL 94V-0, Board Mount, Schaffner RN-Series, EMC Chokes
RN152-8-02-2M7
300 VDC, 8 A, PCB Terminal, PD2 Pollution Degree, IP00, Horizontal, UL 94V-0, Board Mount, Schaffner RN-Series, EMC Chokes
-
- Schaffner
- Schaffner RN-Series
- TE 内部编号 816536-SF
- TE 内部产品描述 RN152-8-02-2M7
- 所有 RN (149)
-
工作电压（最大值） (VDC): 300
-
额定电流（最大值） (A): 8
-
输入端接类型 : PCB 端子
-
输出端接类型 : PCB 端子
-
污染度 : PD2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_816536-SF_C.pdf 3D
- 下载查看 ENG_CVM_CVM_816536-SF_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_816536-SF_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_816536-SF_C.3d_stp.zip 英文版本
数据表/目录页
- RFI Chokes RN series ENG_DS_RN_series_A.pdf 英文版本
软件类型
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
输入端接类型 : PCB 端子
-
输出端接类型 : PCB 端子
电气特征
-
过压类别 : II
-
工作电压（最大值） (VDC): 300
-
额定电流（最大值） (A): 8
主体特性
-
产品重量 : 73 g [ 2.57 oz ]
-
产品方向 : 水平
机械附件
-
产品安装类型 : 板安装
尺寸
-
产品高度 : 25 mm [ .98 in ]
-
产品长度 : 43 mm [ 1.69 in ]
-
产品宽度 : 41.8 mm [ 1.64 in ]
使用环境
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
已认证 : IEC/EN 60938-1, UL 1283
-
污染度 : PD2
-
IP 等级 : IP00
-
UL 阻燃性等级 : UL 94V-0
