FN3311-1000-99-C16-R55

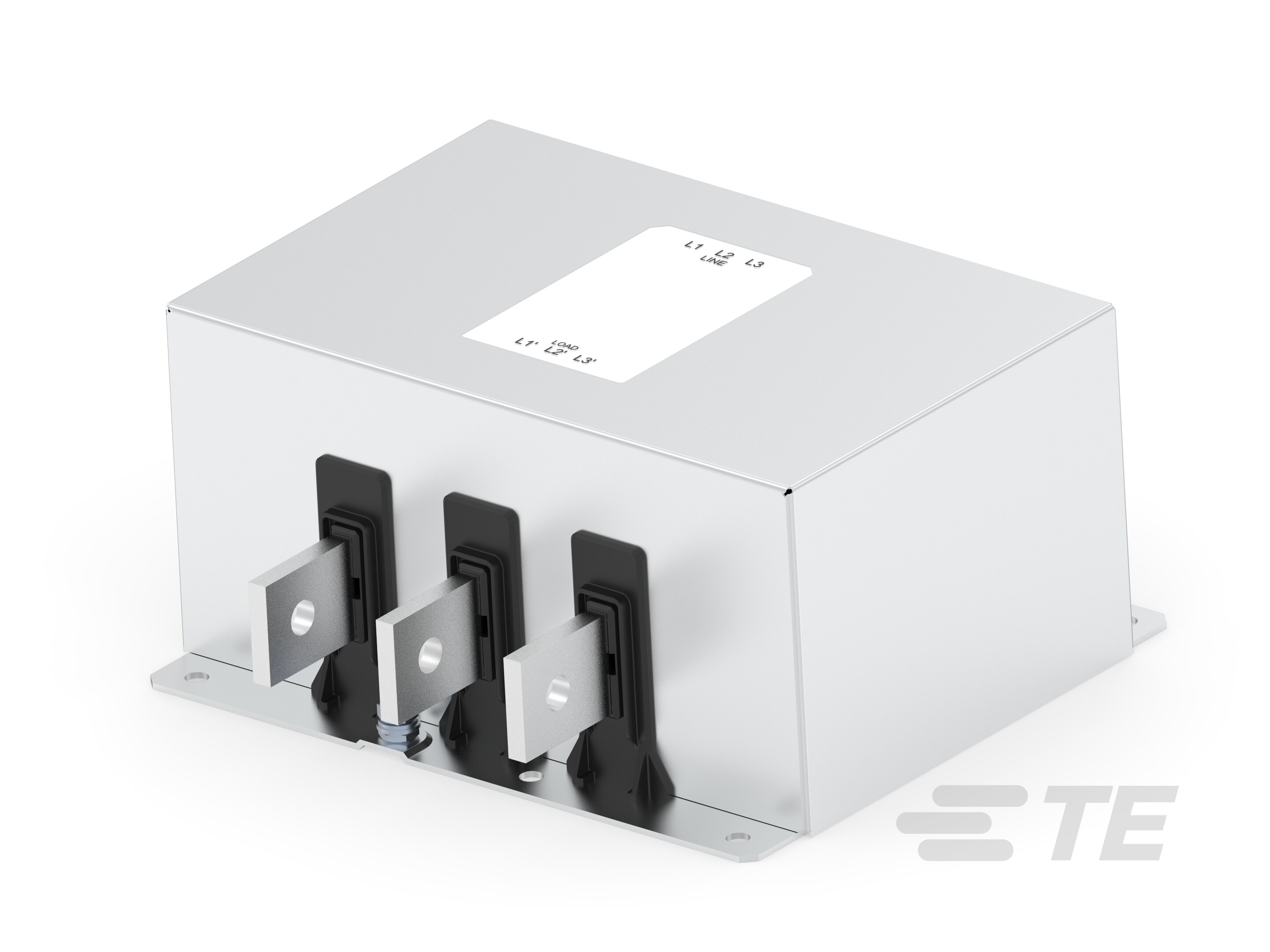

1000 A 3-Phase Filter, Busbar Input, Busbar Output, Three Phase, 520 VAC, Chassis Mount, Schaffner FN3311
FN3311-1000-99-C16-R55
1000 A 3-Phase Filter, Busbar Input, Busbar Output, Three Phase, 520 VAC, Chassis Mount, Schaffner FN3311
-
- Schaffner
- Schaffner FN3311
- TE 内部编号 813428-SF
- TE 内部产品描述 FN3311-1000-99-C16-R55
- 所有 3-Phase Filters, Compact Power Line AC EMC/RFI Filter (FN3310 / FN3311) (32)
-
额定电流 (A): 1000
-
输入端接类型 : 母排
-
输出端接类型 : 母排
-
接线配置 : 三相
-
工作电压 (VAC): 520
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_813428-SF_H.pdf 3D
- 下载查看 ENG_CVM_CVM_813428-SF_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_813428-SF_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_813428-SF_H.3d_stp.zip 英文版本
数据表/目录页
- 3-Phase Filters FN3311 and FN3310 ENG_DS_FN3311_and_FN3310_A1.pdf 英文版本
机构认证
- UKCA_FN-3ph-60939-3 ENG_AAD_1064360_UKCA_FN-3ph-60939-3_E.pdf 英文版本
- CE 符合性声明 ENG_AAD_1064395_CE_FN-3ph-60939-3_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
滤波要求 : 未滤波
-
输入端接类型 : 母排
-
输出端接类型 : 母排
结构特性
-
接线配置 : 三相
电气特征
-
过压类别 : II
-
额定电流 (A): 1000
-
工作电压 (VAC): 520
主体特性
-
产品重量 : 5500 g [ 194 oz ]
机械附件
-
产品安装类型 : 机箱安装
尺寸
-
产品高度 : 140 mm [ 5.51 in ]
-
产品长度 : 190 mm [ 7.48 in ]
-
产品宽度 : 220 mm [ 8.66 in ]
使用环境
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
已认证 : CSA 22.2 No. 8 1986, EN 60721-3, IEC/EN 60939, UL 1283
-
污染度 : PD2
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP00
