794703-1

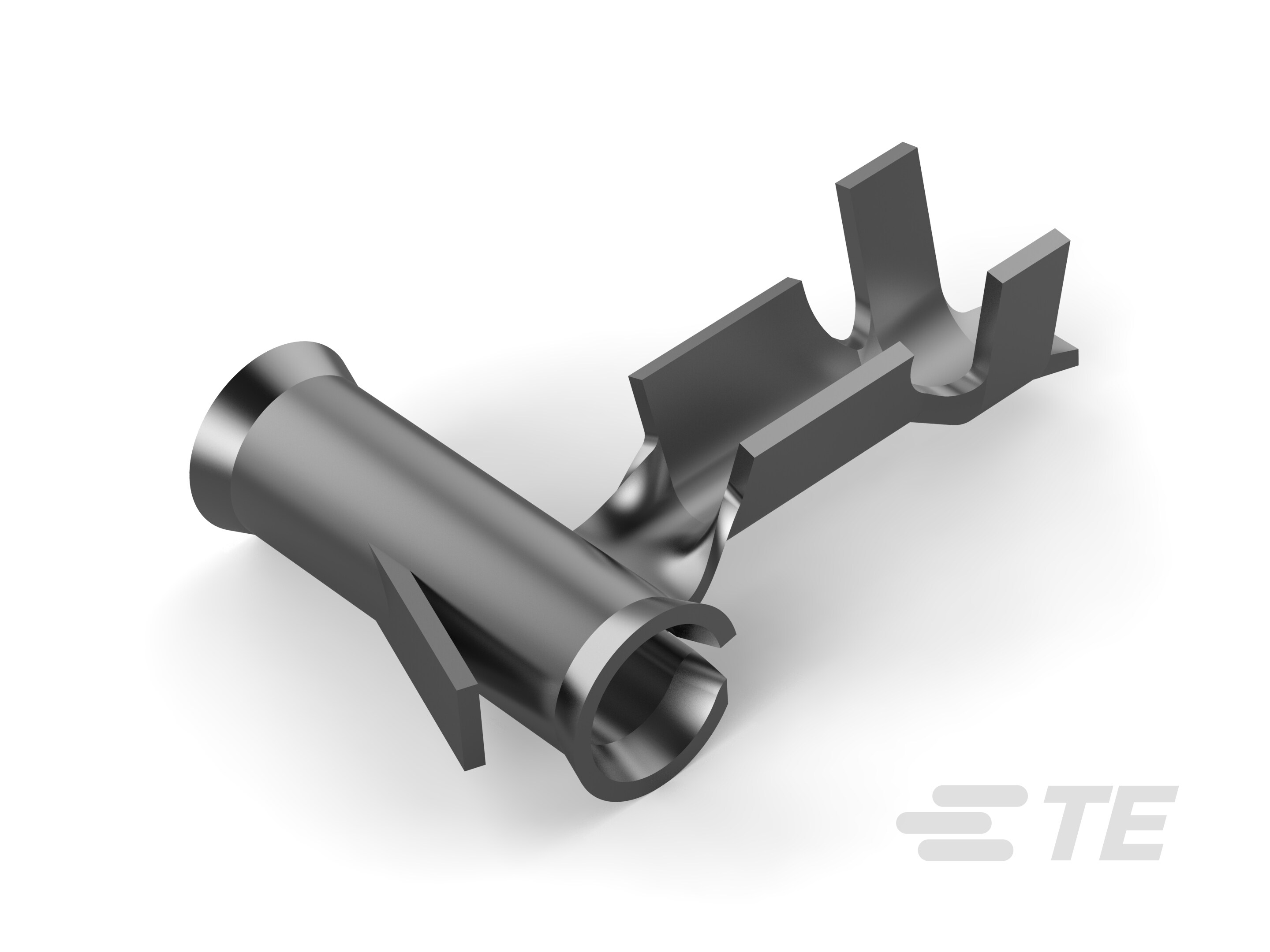

Socket Contact, Tin (Sn), Locking Lance Contact Retention, 20 – 14 AWG, .52 – 2.08 mm² Wire, Crimp, Phosphor Bronze, Power, Commercial MATE-N-LOK
794703-1
Socket Contact, Tin (Sn), Locking Lance Contact Retention, 20 – 14 AWG, .52 – 2.08 mm² Wire, Crimp, Phosphor Bronze, Power, Commercial MATE-N-LOK
-
- MATE-N-LOK
- 商用 MATE-N-LOK
- TE 内部编号 794703-1
- TE 内部产品描述 CMNL SOCKET R/A
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
壳体内的端子定位器类型 : 锁定枪
文档
产品图纸
- SOCKET, RIGHT ANGLE, COMMERCIAL MATE-N-LOK ENG_CD_794703_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_794703-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_794703-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_794703-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_794703-1_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1012_H.pdf 英文版本
- 产品规格 ENG_SS_108-1000_G.pdf 英文版本
- ENG_SS_108-1077_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
压线筒类型 : Open
-
导线端子端接区域电镀厚度 : .4 – 3.5 µm [ 15.75 – 137.8 µin ]
-
导线端子端接区域电镀材料表面涂层 : 亮光
-
接合插针直径 : 2.11 mm [ .083 in ]
-
端子方向 : 直角
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 2.54 mm [ .1 in ]
-
线径 (AWG): 20 – 14
-
线径 (mm²): .52 – 2.08
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Reel
-
封装数量 : 7000
