696730-1

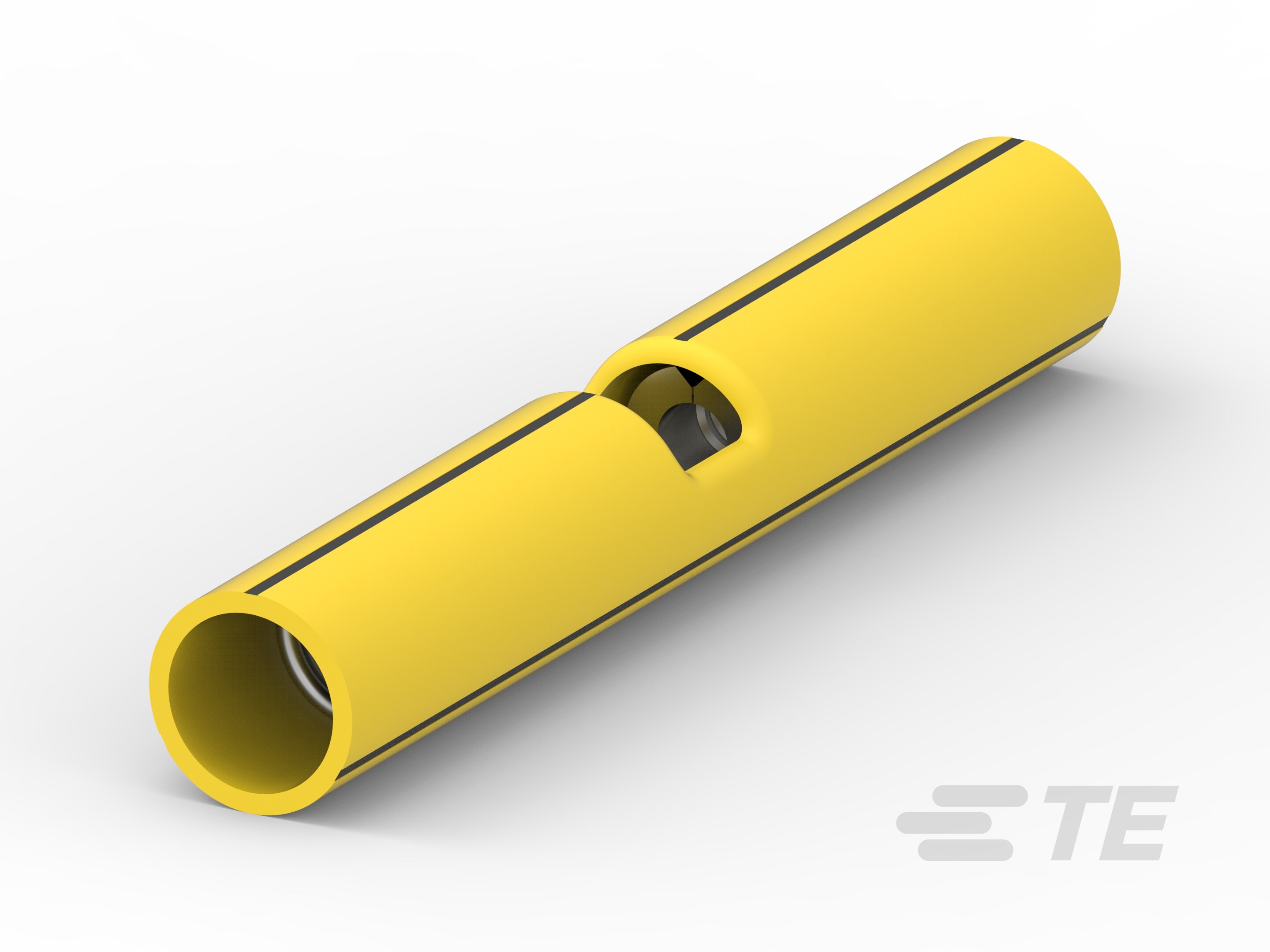

Yellow, Butt Splice, 16 – 14 AWG, 1.25 – 2 mm² Wire, 2.05 – 5.18 kcmil, 2050 – 5180 CMA, Fully Insulated, Serrated, Copper, 8 Serration, PIDG

PIDG 16-14HD BUTT SPLICE-696730-1

696730-1

Yellow, Butt Splice, 16 – 14 AWG, 1.25 – 2 mm² Wire, 2.05 – 5.18 kcmil, 2050 – 5180 CMA, Fully Insulated, Serrated, Copper, 8 Serration, PIDG

    • PIDG

  • 接头类型 : 对接接头

  • 线径 (AWG): 16 – 14

  • 线径 (mm²): 1.25 – 2

  • 可密封 : 否

  • 接头特性 : 锯齿

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 接头附件类型 : 接头

  • 接头类型 : 对接接头

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 锯齿数 : 8

  • 与线缆类型兼容 : 分离式导线

电气特征

  • 工作电压 (VAC): 600

主体特性

  • 条纹颜色 : 黑色

  • 绝缘材料 : 尼龙

  • 接头特性 : 锯齿

  • 主要产品颜色 : 黄色

接触件特性

  • 端子电镀材料 : 锡

  • 端子基材 : 铜

  • 压线筒类型 : Closed

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 16 – 14

  • 线径 (mm²): 1.25 – 2

  • 兼容的绝缘直径范围 : 6.35 mm [ .25 in ]

  • 压线筒内径 : 6.4 mm [ .253 in ]

  • 线径 (kcmil): 2.05 – 5.18

  • 线径 (CMA): 2050 – 5180

  • 端子材料厚度 : .51 mm [ .02 in ]

  • 产品长度 : 42.06 mm [ 1.656 in ]

使用环境

  • 绝缘选项 : 完全绝缘

行业标准

  • 符合政府资质的接头 : 否

包装特性

  • 封装数量 : 50

  • 封装方法 : 零散零件
