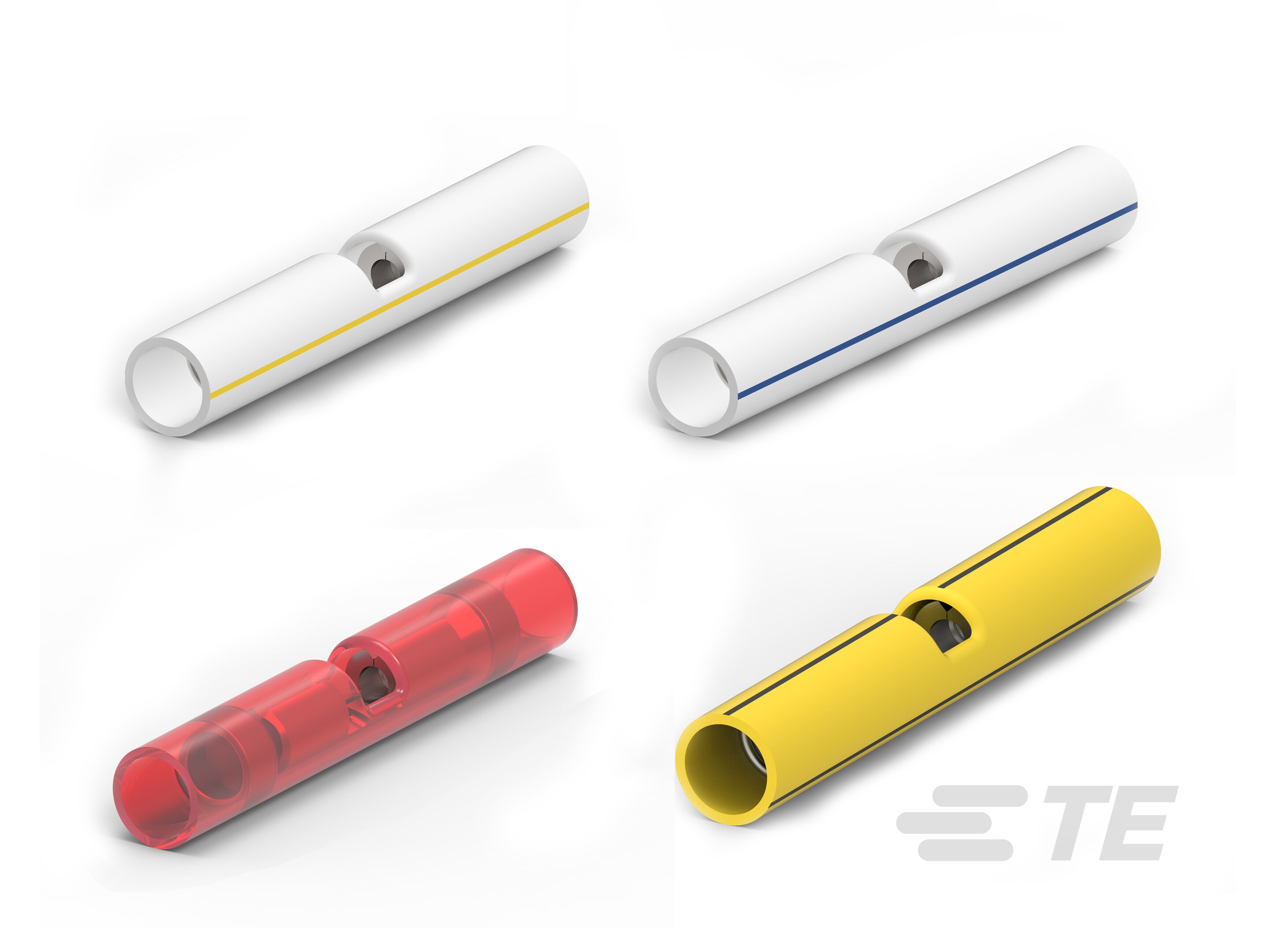

PIDG Butt Splices

PIDG

预绝缘 Diamond Grip 对接接头

产品特性

接头类型 : 对接接头
线径 (AWG): 12 – 10 | 16 – 14 | 22 – 16 | 22 – 18 | 24 – 20 | 26 – 22
线径 (mm²): .12 – .24 | .12 – .4 | .2 – .6 | .26 – .96 | .3 – 1.42 | 1.04 – 2.62 | 1.25 – 2 | 3 – 6
可密封 : 否
接头特性 : 锯齿

产品	TE 产品编号	文档	线径	线径	兼容的绝缘直径范围	压线筒内径	线径	线径	主要产品颜色	端子材料厚度	锯齿数	产品长度	符合政府资质的接头	封装方法	与电线基础材料兼容	欧盟 RoHS 符合性	欧盟 ELV 符合性
SPLICE BUTT PVF2 PIDG 26-22	53546-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 – 22 AWG	.12 – .4 mm²	2.09 mm	.73 mm	-	202 – 810 CMA	-	-	-	22.61 mm	是	零散零件	-	-	-
SPLICE BUTT PVF2 PIDG 24-20	53547-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	24 – 20 AWG	.2 – .6 mm²	2.54 mm	1.09 mm	-	320 – 1290 CMA	-	-	-	26.29 mm	是	零散零件	-	-	-
SPLICE BUTT PVF2 PIDG 22-16	53548-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	3.18 mm	1.55 mm	-	509 – 3260 CMA	-	-	-	32.14 mm	是	零散零件	-	-	-
SPLICE BUTT PVF2 PIDG 16-14	53549-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	3.81 mm	2.16 mm	-	2050 – 5180 CMA	-	-	-	32.14 mm	是	零散零件	-	-	-
SPLICE BUTT PVF2 PIDG 16-14	8-53549-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	3.81 mm	2.16 mm	-	2050 – 5180 CMA	-	-	-	32.14 mm	否	零散零件	-	-	-
SPLICE BUTT PVF2 PIDG 12-10	53550-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5.59 mm	3.28 mm	-	5180 – 13100 CMA	-	-	-	42.07 mm	是	零散零件	-	-	-
PIDG SPLICE 22-16COMM 22-18MIL	320559	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	3.18 mm	.73 mm	-	509 – 3260 CMA	红色 - 半透明	.46 mm	8	32.13 mm	是	零散零件	-	-	-
SPLICE BUTT PIDG 22-16; TAPE	2-320559-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	3.18 mm	.73 mm	.509 – 3.26 kcmil	509 – 3260 CMA	红色 - 半透明	.46 mm	8	32.13 mm	否	带上安装	-	-	-
SPLC BUTT PIDG22-16C22-18M	8-320559-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	3.18 mm	.73 mm	.509 – 3.26 kcmil	509 – 3260 CMA	红色 - 半透明	.46 mm	8	32.13 mm	否	零散零件	-	-	-
SPLC BUTT PIDG 22-16C 22-18M	8-320559-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.3 – 1.42 mm²	3.18 mm	.73 mm	.509 – 3.26 kcmil	509 – 3260 CMA	红色 - 半透明	.46 mm	8	32.13 mm	否	零散零件	-	-	-
SPLICE BUTT PIDG 16-14	320562	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	3.81 mm	.73 mm	-	2050 – 5180 CMA	蓝色 - 半透明	.46 mm	8	32.13 mm	是	零散零件	-	-	-
SPLICE BUTT PIDG 16-14; TAPE	2-320562-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	3.81 mm	.73 mm	2.05 – 5.18 kcmil	2050 – 5180 CMA	蓝色 - 半透明	.46 mm	8	32.13 mm	否	带上安装	-	-	-
SPLICE BUTT PIDG 16-14	8-320562-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	3.81 mm	.73 mm	2.05 – 5.18 kcmil	2050 – 5180 CMA	蓝色 - 半透明	.46 mm	8	32.13 mm	否	零散零件	-	-	-
SPLICE BUTT PIDG 16-14	8-320562-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	3.81 mm	.73 mm	2.05 – 5.18 kcmil	2050 – 5180 CMA	蓝色 - 半透明	.46 mm	8	32.13 mm	否	零散零件	-	-	-
SPLICE BUTT PIDG 12-10	320570	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5.59 mm	.73 mm	-	5180 – 13100 CMA	黄色 - 半透明	.56 mm	8	41.91 mm	是	零散零件	-	-	-
N PIDG BUTT SPLICE 12-10	2-320570-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5.59 mm	.73 mm	5.18 – 13.1 kcmil	5180 – 13100 CMA	黄色 - 半透明	.51 mm	8	42.06 mm	否	带上安装	-	-	-
SPLICE BUTT PIDG 12-10	8-320570-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	3 – 6 mm²	5.59 mm	.73 mm	5.18 – 13.1 kcmil	5180 – 13100 CMA	黄色 - 半透明	.51 mm	8	42.06 mm	否	零散零件	-	-	-
SPLICE, BUTT, PIDG, 24-20	323975	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	24 – 20 AWG	.2 – .6 mm²	2.54 mm	.73 mm	.32 – 1.29 kcmil	320 – 1290 CMA	土黄色	-	-	26.29 mm	是	零散零件	铜	-	-
SPLICE, BUTT, PIDG, 24-20, T&R	2-323975-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	24 – 20 AWG	.2 – .6 mm²	2.54 mm	.73 mm	.32 – 1.29 kcmil	320 – 1290 CMA	土黄色	-	-	26.29 mm	否	带上安装	-	-	-
SPLICE BUTT PIDG 26-24	323994	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 – 22 AWG	.12 – .24 mm²	2.08 mm	.73 mm	.238 – .475 kcmil	238 – 475 CMA	黄色 - 半透明	.38 mm	8	22.61 mm	是	零散零件	-	-	-
PIDG BUTT SPLC WDW 26-22; TAPE	2-323994-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 – 22 AWG	.12 – .4 mm²	2.08 mm	.73 mm	.202 – .81 kcmil	202 – 810 CMA	黄色 - 半透明	.38 mm	8	22.61 mm	否	带上安装	-	-	-
SPLICE BUTT PIDG 26-22	8-323994-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 – 22 AWG	.12 – .4 mm²	2.08 mm	.73 mm	.202 – .81 kcmil	202 – 810 CMA	黄色 - 半透明	.38 mm	8	22.61 mm	否	零散零件	-	-	-
PIDG 26-22 BUTT SM-PACK-25	8-323994-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	26 – 22 AWG	.12 – .4 mm²	2.08 mm	.73 mm	.202 – .81 kcmil	202 – 810 CMA	黄色 - 半透明	.38 mm	8	22.61 mm	否	零散零件	-	-	-
SPL BUTT PIDG 16-14/22-18;TAPE	2-327583-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG, 22 – 18 AWG	.26 – .96 mm², 1.04 – 2.62 mm²	2.09 mm	.73 mm	-	202 – 810 CMA	蓝色 - 半透明	.46 mm	8	32.13 mm	否	带上安装	-	-	-
PIDG 16-14HD BUTT SPLICE	696730-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.25 – 2 mm²	6.35 mm	6.4 mm	2.05 – 5.18 kcmil	2050 – 5180 CMA	黄色	.51 mm	8	42.06 mm	否	零散零件	-	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

接头附件类型接头
接头类型 对接接头
可密封否
与分离式电线类型兼容绞线
电线绝缘支持固定类型 绝缘支撑

结构特性

锯齿数 8
与线缆类型兼容 分离式导线

电气特征

工作电压 (V) 300
工作电压 (VAC) 600

主体特性

条纹颜色 红色 | 黑色
绝缘支撑套管材料铜
绝缘材料 PVF2 | 尼龙 | 铜
产品重量 (g) .411 | .709 | .735 | .855 | 1.48 | 1.489 | 1.61 | 1.619 | 1.934 | 2 | 2.05 | 3.402 | 3.8 | 4.092 | 4.383 | 4.404 | 4.536 | 10
接头特性锯齿
主要产品颜色 土黄色 | 红色 - 半透明 | 蓝色 - 半透明 | 黄色 | 黄色 - 半透明

接触件特性

军用部件级别 II 级 | I 级
端子电镀材料 锡 | 锡铅
端子基材铜
压线筒类型 Closed

端接特性

线缆端接方法压接

机械附件

带导线绝缘带有

尺寸

恢复的内径 3.89 mm [ .153 in ]
线径 (AWG) 12 – 10 | 16 – 14 | 22 – 16 | 22 – 18 | 24 – 20 | 26 – 22
线径 (mm²) .12 – .24 | .12 – .4 | .2 – .6 | .26 – .96 | .3 – 1.42 | 1.04 – 2.62 | 1.25 – 2 | 3 – 6
兼容的绝缘直径范围 (mm) 2.08 | 2.09 | 2.54 | 3.18 | 3.81 | 5.59 | 6.35
兼容的绝缘直径范围 (in) .082 | .1 | .125 | .15 | .22 | .25
压线筒内径 (mm) .73 | 1.09 | 1.55 | 2.16 | 3.28 | 6.4
压线筒内径 (in) .029 | .043 | .061 | .085 | .129 | .253
线径 (kcmil) .202 – .81 | .238 – .475 | .32 – 1.29 | .509 – 3.26 | 2.05 – 5.18 | 5.18 – 13.1
线径 (CMA) 202 – 810 | 238 – 475 | 320 – 1290 | 509 – 3260 | 2050 – 5180 | 5180 – 13100
端子材料厚度 (mm) .38 | .46 | .51 | .56
端子材料厚度 (in) .015 | .018 | .02 | .022
产品长度 (mm) 22.61 | 26.29 | 32.13 | 32.14 | 41.91 | 42.06 | 42.07
产品长度 (in) .22 | .87 | .89 | 1.035 | 1.265 | 1.65 | 1.656

使用环境

绝缘选项 完全绝缘

操作/应用

与电线基础材料兼容铜

行业标准

符合政府资质的接头 否 | 是

包装特性

封装数量 1 | 25 | 50 | 100 | 500 | 1000 | 1500 | 2500 | 4000
封装方法 带上安装 | 零散零件

参考编号

TE 内部编号 CAT-P592-B98

数据表/目录页

PIDG TERMINALS & SPLICES Quick Reference Guide pdf 英文版本
