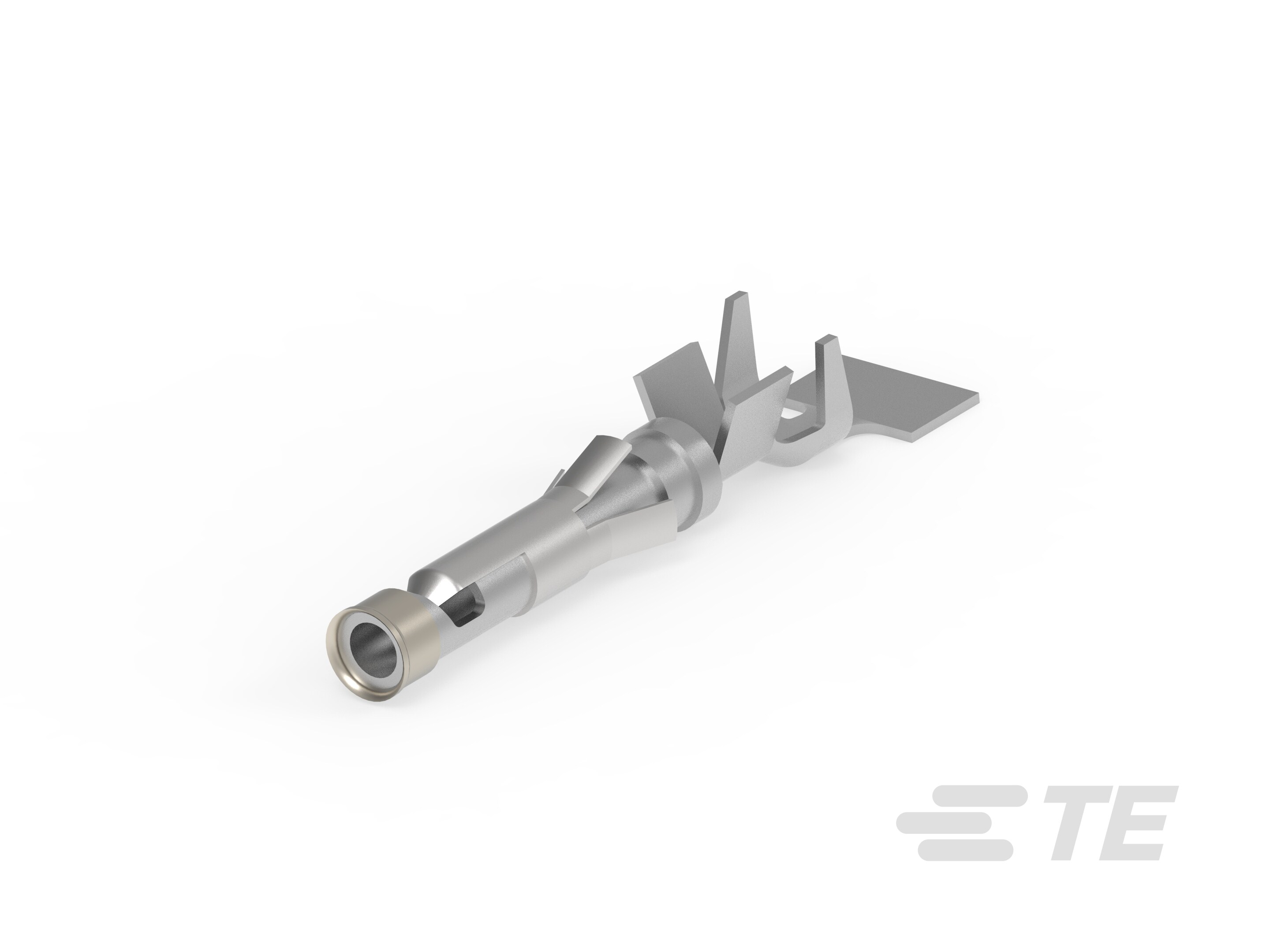

66601-1

III+ SKT,18-14,TIN-LEAD,LP

III+ SKT,18-14,TIN-LEAD,LP-66601-1

66601-1

III+ SKT,18-14,TIN-LEAD,LP

    • AMP
    • AMP Type III+
  • TE 内部编号 66601-1
  • TE 内部产品描述 III+ SKT,18-14,TIN-LEAD,LP

  • Power Contact Type : Contact

  • Wire Size (AWG): 18 – 14

  • Wire Size (mm²): .8 – 2

  • 连接器和端子端接到 : 电线和电缆

  • 端子额定电流（最大值） (A): 13

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品环境合规性

使用说明书

机构认证

特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • Power Contact Type : Contact

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 测试电流 (A): 13

接触件特性

  • 端子额定电流（最大值） (A): 13

  • 端子类型 : 插座

  • 接合插针直径 : 1.57 mm [ .062 in ]

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 : 锡铅

  • 端子接合区域电镀材料厚度 : 2.54 µm [ 100 µin ]

  • 端子端接区域电镀材料 : 锡铅

  • 端子端接区域电镀厚度 : 2.54 µm [ 100 µin ]

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : .76 µm [ 30 µin ]

  • 端子大小 : 16

端接特性

  • 端接类型 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • Wire Size (AWG): 18 – 14

  • Wire Size (mm²): .8 – 2

  • Accepts Wire Insulation Diameter Range : 2.79 – 3.81 mm [ .11 – .15 in ]

使用环境

  • 工组温度范围 : -55 – 90 °C [ -67 – 194 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装方法 : Carton, Loose Piece

  • 封装数量 : 1000

其他

  • 适用于 : CPC 连接器, M 系列连接器

  • 注释 : 端子仅适用于 Metrimate 系列 1 (Arr. 23-24)、系列 4（Arr. 23-13M、23-16M、23-22M）和 VDE 连接器。

  • 线缆类型 : 分离式导线
