6469179-1

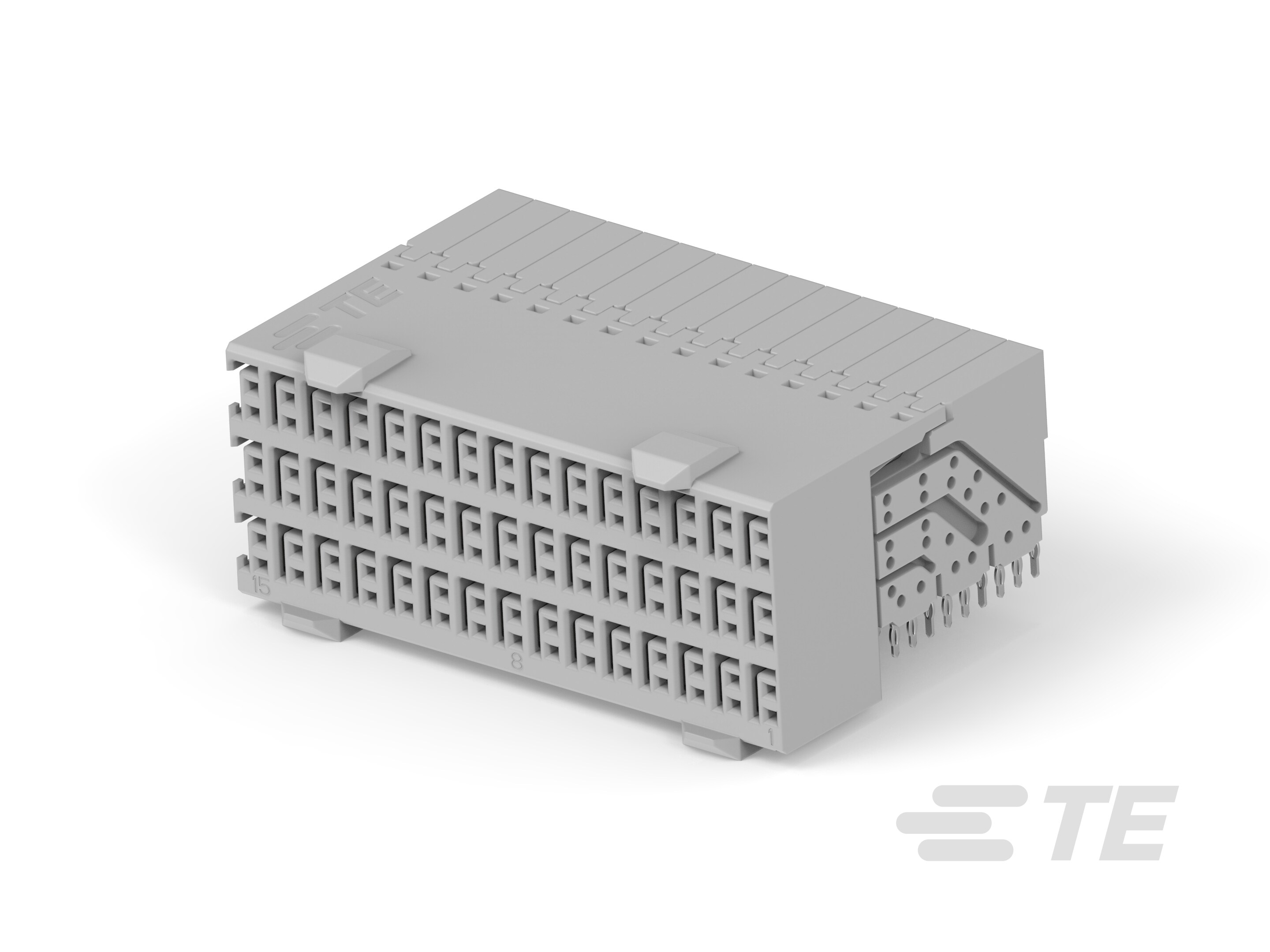

90 Position High Speed Backplane Connector, 6 Row, 15 Column, PCB Mount Receptacle, Right Angle, 2.5 mm [.09 in] Centerline, Z-PACK HM-Zd
6469179-1
90 Position High Speed Backplane Connector, 6 Row, 15 Column, PCB Mount Receptacle, Right Angle, 2.5 mm [.09 in] Centerline, Z-PACK HM-Zd
-
- Z-PACK
- Z-PACK HM-Zd
- TE 内部编号 6469179-1
- TE 内部产品描述 HM-ZD 3PR RECP 90P
-
位数 : 90
-
行间距 : 1.5 mm [ .059 in ]
-
接合对准 : 带有
-
接合对准类型 : 极化
-
行数 : 6
文档
产品图纸
- RECEPTACLE ASSEMBLY, 3 PAIR, 37.5mm, HMZd ENG_CD_6469179_G.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6469179-1_F.pdf 3D
- 下载查看 ENG_CVM_CVM_6469179-1_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6469179-1_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_6469179-1_F.3d_stp.zip 英文版本
数据表/目录页
- High Speed Backplane Connectors catalog - Z-PACK HM-Zd Connector ENG_CS_1773095_Backplane_Connectors_Z-PACK_HM-Z_1208.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20030916_D.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
PCB 连接器类型 : PCB 安装母端
结构特性
-
背板架构 : 传统背板, 共面
-
线对数量 : 3
-
位数 : 90
-
行数 : 6
-
列数 : 15
-
PCB 安装方向 : 直角
-
引导位置 : 无引导
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子类型 : 母端
-
端子额定电流（最大值） (A): .7
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : LCP
-
中心线（间距） : 2.5 mm [ .09 in ]
尺寸
-
行间距 : 1.5 mm [ .059 in ]
使用环境
-
工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tube
