6376430-2

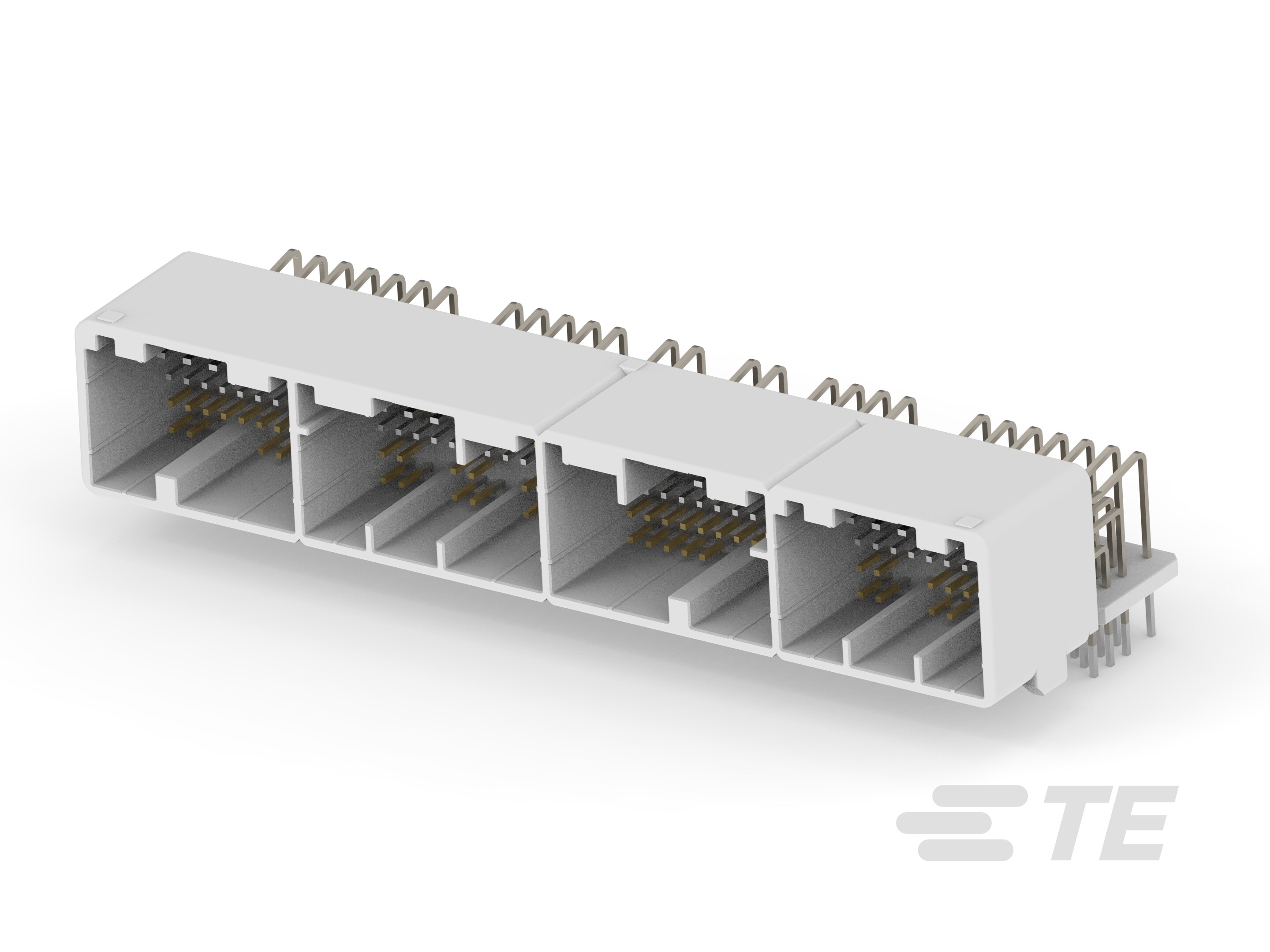

Horizontal, Wire-to-Board, 135 Position, 4 Rows, 2.2mm / 2.5mm / 3.2mm [.087in / .098in / .125in] Centerline, 0.64/025 Connector System
6376430-2
Horizontal, Wire-to-Board, 135 Position, 4 Rows, 2.2mm / 2.5mm / 3.2mm [.087in / .098in / .125in] Centerline, 0.64/025 Connector System
-
- AMP
- .64/025 连接器系统
- TE 内部编号 6376430-2
- TE 内部产品描述 0.64/1.0 135POS CAP ASSY
- 所有 High Pin Count Header (43)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : 电源和信号
文档
产品图纸
- 025/040 EFI ECU CONNECTOR 135POSITION CAP HOUSING ASSEMBLY JPN_CD_6376430-2_A.pdf 日语
- 025/040 EFI ECU CONNECTOR 135POSITION CAP HOUSING ASSEMBLY 日语
- 025/040 EFI ECU CONNECTOR 135 POSITION CAP HOUSING ASSEMBLY JPN_CD_1376430_G7.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6376430-2_AC.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_6376430-2_AC.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6376430-2_AC.3d_igs.zip 英文版本
- ENG_CVM_CVM_6376430-2_AC.3d_stp.zip 英文版本
产品规格
使用说明书
- 使用说明书（非美国） JPN_SS_411-5932_E4.pdf 日语
- JPN_SS_411-5932_E4.tif 日语
- JPN_SS_411-5932-1_E3.pdf 日语
- JPN_SS_411-5932-1_E3.tif 日语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 4
-
PCB 安装方向 : 水平
电气特征
-
额定电压（最大值） (VDC): 12
-
标称电压架构 (V): 12
-
工作电压 (VDC): 12
主体特性
-
主要产品颜色 : 土黄色
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定类型 : 安装孔
-
面板安装特性 : 不带
-
安装孔 : 带有
-
连接器安装类型 : 板安装
尺寸
-
连接器长度 : 19.5 mm [ .767 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
连接器宽度 : 112.7 mm [ 4.437 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 4
其他
-
接口编号 : 1123325, 1123326, 1123328, 1123329
