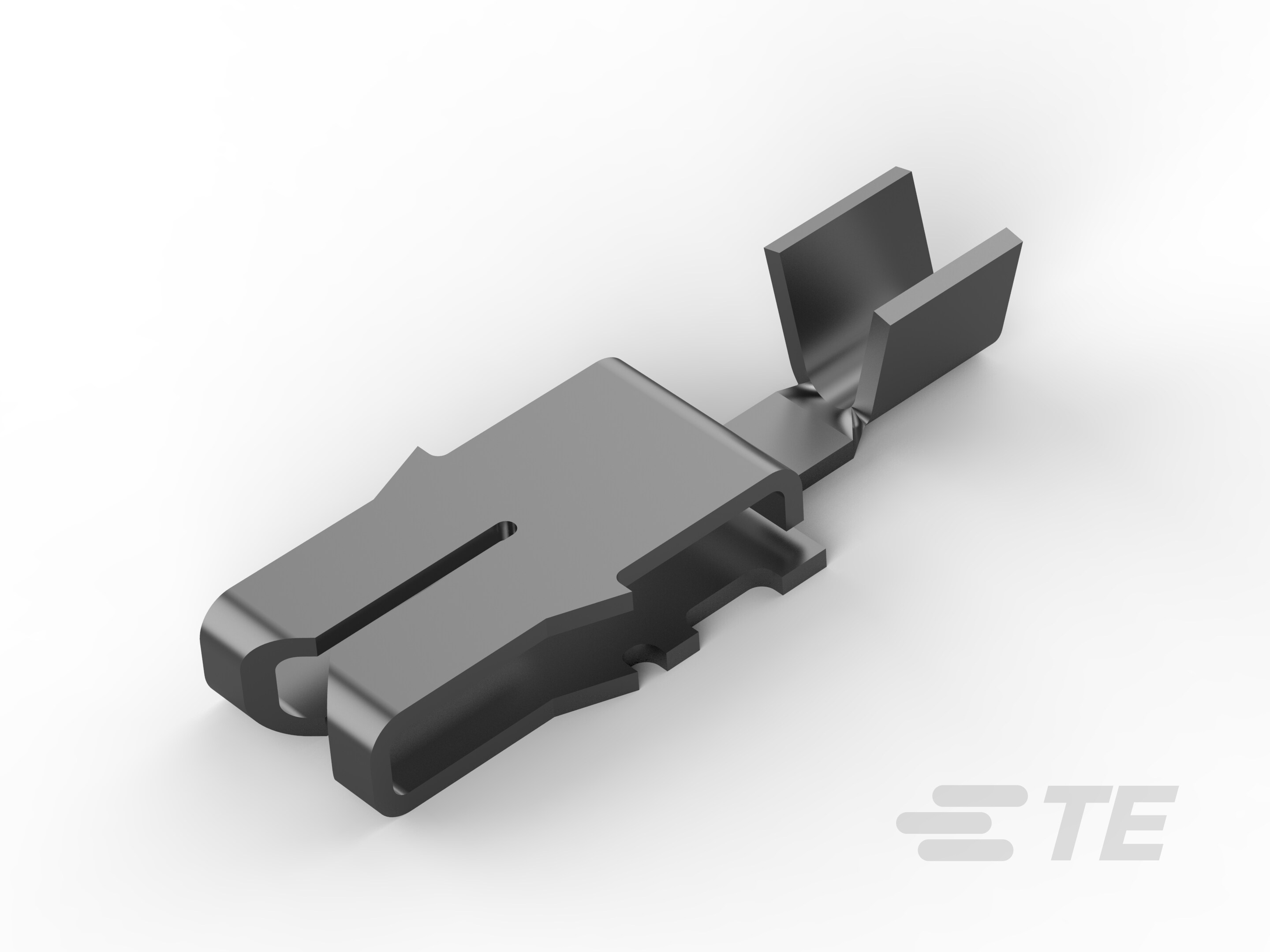

63690-1
Dual Connection Terminal / F-Crimp, 22 – 18 AWG Lead Wire, .3 – .8 mm² Lead Wire, .45 – .64 mm Magnet Wire, MAG-MATE 300, Magnet Wire Terminals
63690-1
Dual Connection Terminal / F-Crimp, 22 – 18 AWG Lead Wire, .3 – .8 mm² Lead Wire, .45 – .64 mm Magnet Wire, MAG-MATE 300, Magnet Wire Terminals
-
- MAG-MATE
- MAG-MATE 300
- TE 内部编号 63690-1
- TE 内部产品描述 MAG-MATE F CRIMP22-25 0126TPBR
-
漆包线端子类型 : F 型压接, 双连接端子
-
与孔位尺寸兼容 : 尺寸 6
-
引线尺寸 (AWG): 22 – 18
-
引线尺寸 (mm²): .3 – .8
-
电磁线尺寸 (mm): .45 – .64
文档
产品图纸
- TERMINAL, F-CRIMP, 300 SERIES MAG-MATE ENG_CD_63690_C3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63690-1_G.pdf 3D
- 下载查看 ENG_CVM_CVM_63690-1_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63690-1_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_63690-1_G.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2046_AC.pdf 英文版本
- 产品规格 ENG_SS_108-2012_J4.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E13288_19811023_C1_H-7.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电线绝缘支持固定类型 : 非绝缘支撑
-
与分离式电线类型兼容 : 实芯, 漆包线
主体特性
-
与孔位尺寸兼容 : 尺寸 6
接触件特性
-
压接类型 : IDC
-
漆包线端子类型 : F 型压接, 双连接端子
-
端子电镀材料 : 锡
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
尺寸
-
端子高度 : 7.62 mm [ .3 in ]
-
引线尺寸 (AWG): 22 – 18
-
引线尺寸 (mm²): .3 – .8
-
电磁线尺寸 (mm): .45 – .64
-
电磁线尺寸 (AWG): 25 – 22
-
产品长度 : 12.32 mm [ .485 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜, 铝
识别标记
-
标识号 : 12
行业标准
-
与机构/标准产品兼容 : RU（UL 部件认证）
包装特性
-
封装方法 : Reel, 卷/箱
