63278-1

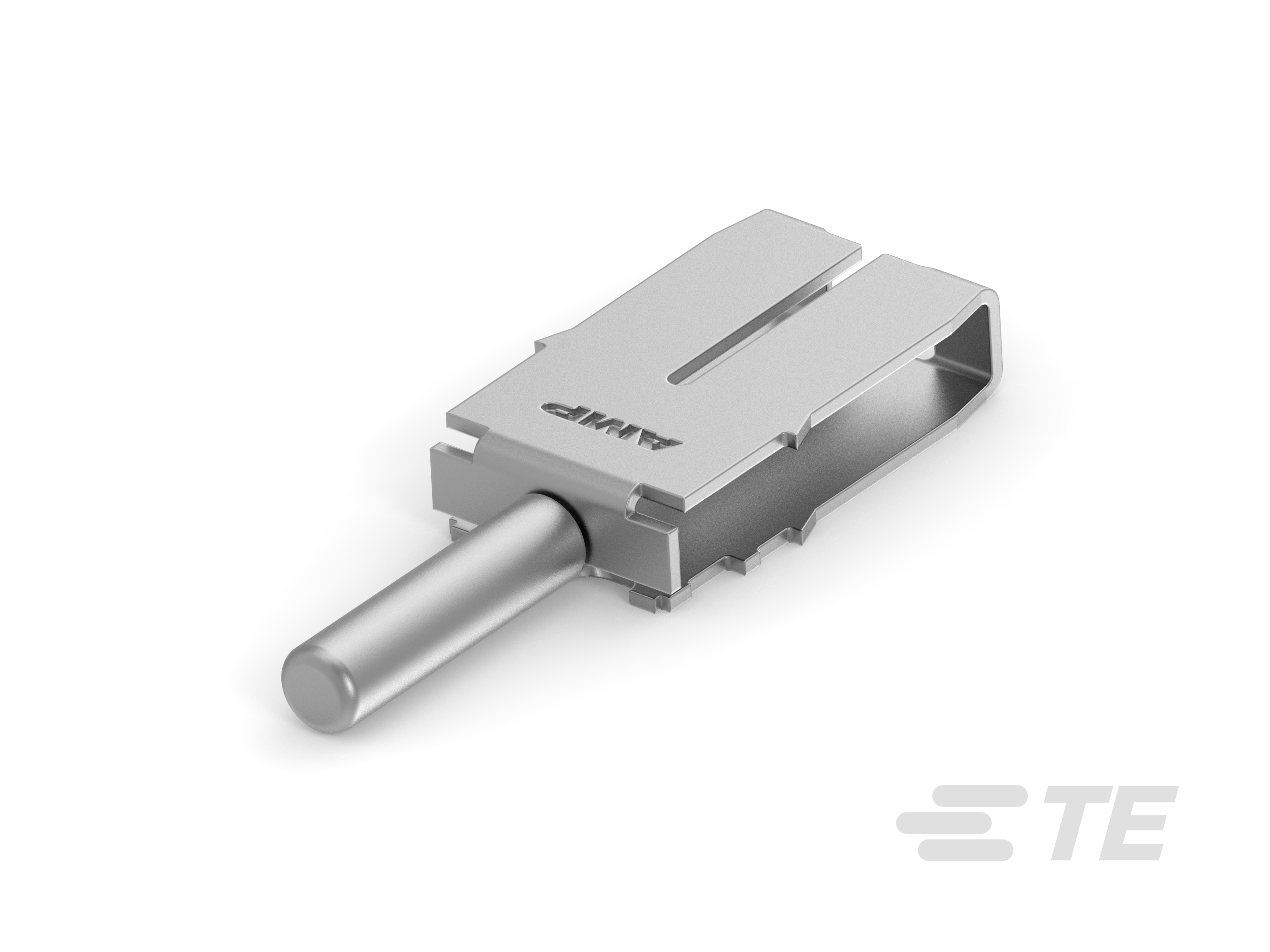

Pin Magnet Wire Terminal, 19.5 – 17 AWG, .86 – 1.15 mm, Insulation Displacement (IDC), Tin Plating, 21.82 mm [.86 in] Length, MAG-MATE 500

MAG-MATE 090 PIN 19-17 016TPBR-63278-1

63278-1

Pin Magnet Wire Terminal, 19.5 – 17 AWG, .86 – 1.15 mm, Insulation Displacement (IDC), Tin Plating, 21.82 mm [.86 in] Length, MAG-MATE 500

    • MAG-MATE
    • MAG-MATE 500
  • TE 内部编号 63278-1
  • TE 内部产品描述 MAG-MATE 090 PIN 19-17 016TPBR

  • 漆包线端子类型 : 插针

  • 接合插针直径 : 2.29 mm [ .09 in ]

  • 与孔位尺寸兼容 : 尺寸 4

  • 电磁线尺寸 (mm): .86 – 1.15

  • 电磁线尺寸 (AWG): 19.5 – 17

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯 | 漆包线

主体特性

  • 与孔位尺寸兼容 : 尺寸 4

接触件特性

  • 漆包线端子类型 : 插针

  • 接合插针直径 : 2.29 mm [ .09 in ]

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

尺寸

  • 端子高度 : 12.83 mm [ .505 in ]

  • 电磁线尺寸 (mm): .86 – 1.15

  • 电磁线尺寸 (AWG): 19.5 – 17

  • 材料厚度（电磁线侧） : .41 mm [ .016 in ]

  • 产品长度 : 21.82 mm [ .86 in ]

使用环境

  • 绝缘选项 : 非绝缘

操作/应用

  • 与电线基础材料兼容 : 铜

识别标记

  • 标识号 : 24

包装特性

  • 封装数量 : 5000

  • 封装方法 : Reel | 卷/箱
