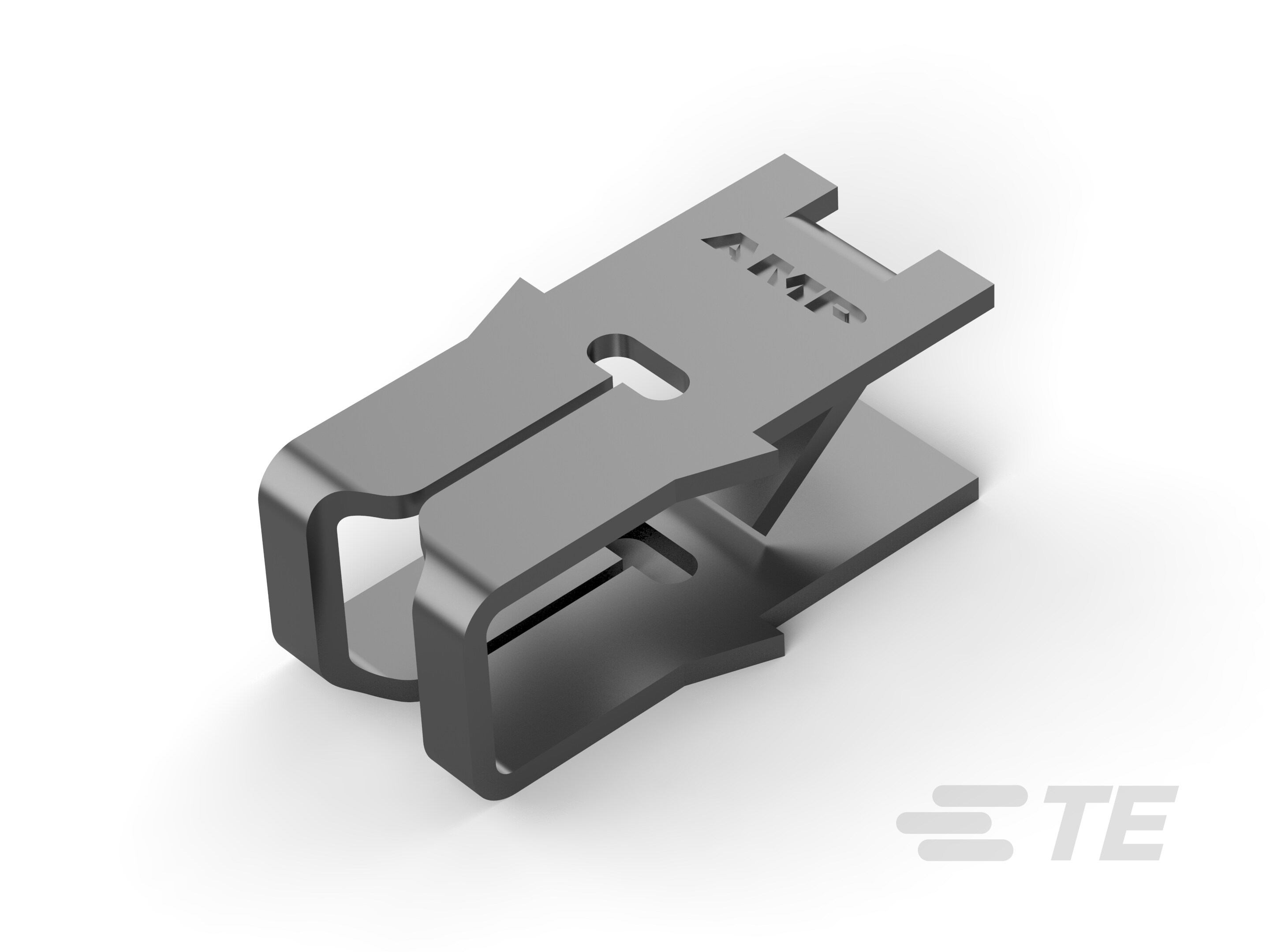

62429-1

Poke-In, 3.4 mm [.135 in] Tab Width, 28 – 25 AWG Aluminum Wire, .32 – .45 mm Aluminum Wire, 20 – 18 AWG Lead Wire, MAG-MATE 300, Magnet Wire Terminals

MAG-MATE TERM 27-30 013TPBR-62429-1

62429-1

Poke-In, 3.4 mm [.135 in] Tab Width, 28 – 25 AWG Aluminum Wire, .32 – .45 mm Aluminum Wire, 20 – 18 AWG Lead Wire, MAG-MATE 300, Magnet Wire Terminals

    • MAG-MATE
    • MAG-MATE 300
  • TE 内部编号 62429-1
  • TE 内部产品描述 MAG-MATE TERM 27-30 013TPBR

  • 漆包线端子类型 : 插入式

  • 对接公端宽度 : 3.4 mm [ .135 in ]

  • 对接公端厚度 : .5 mm [ .02 in ]

  • 与孔位尺寸兼容 : 尺寸 2

  • 铝质电线尺寸 (AWG): 28 – 25

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯 | 漆包线

主体特性

  • 与孔位尺寸兼容 : 尺寸 2

接触件特性

  • 压接类型 : IDC

  • 漆包线端子类型 : 插入式

  • 对接公端宽度 : 3.4 mm [ .135 in ]

  • 对接公端厚度 : .5 mm [ .02 in ]

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

机械附件

  • 接合固定类型 : 锁定

尺寸

  • 端子高度 : 7.62 mm [ .3 in ]

  • 铝质电线尺寸 (AWG): 28 – 25

  • 铝质电线尺寸 (mm): .32 – .45

  • 引线尺寸 (AWG): 20 – 18

  • 引线尺寸 (mm²): .5 – .9

  • 电磁线尺寸 (mm): .25 – .36

  • 电磁线尺寸 (AWG): 30 – 27

  • 材料厚度（电磁线侧） : .3 mm [ .012 in ]

  • 产品长度 : 3.43 mm [ .135 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜 | 铝

识别标记

  • 标识号 : 6

包装特性

  • 封装数量 : 12000

  • 封装方法 : Reel | 卷/箱
