62192-1

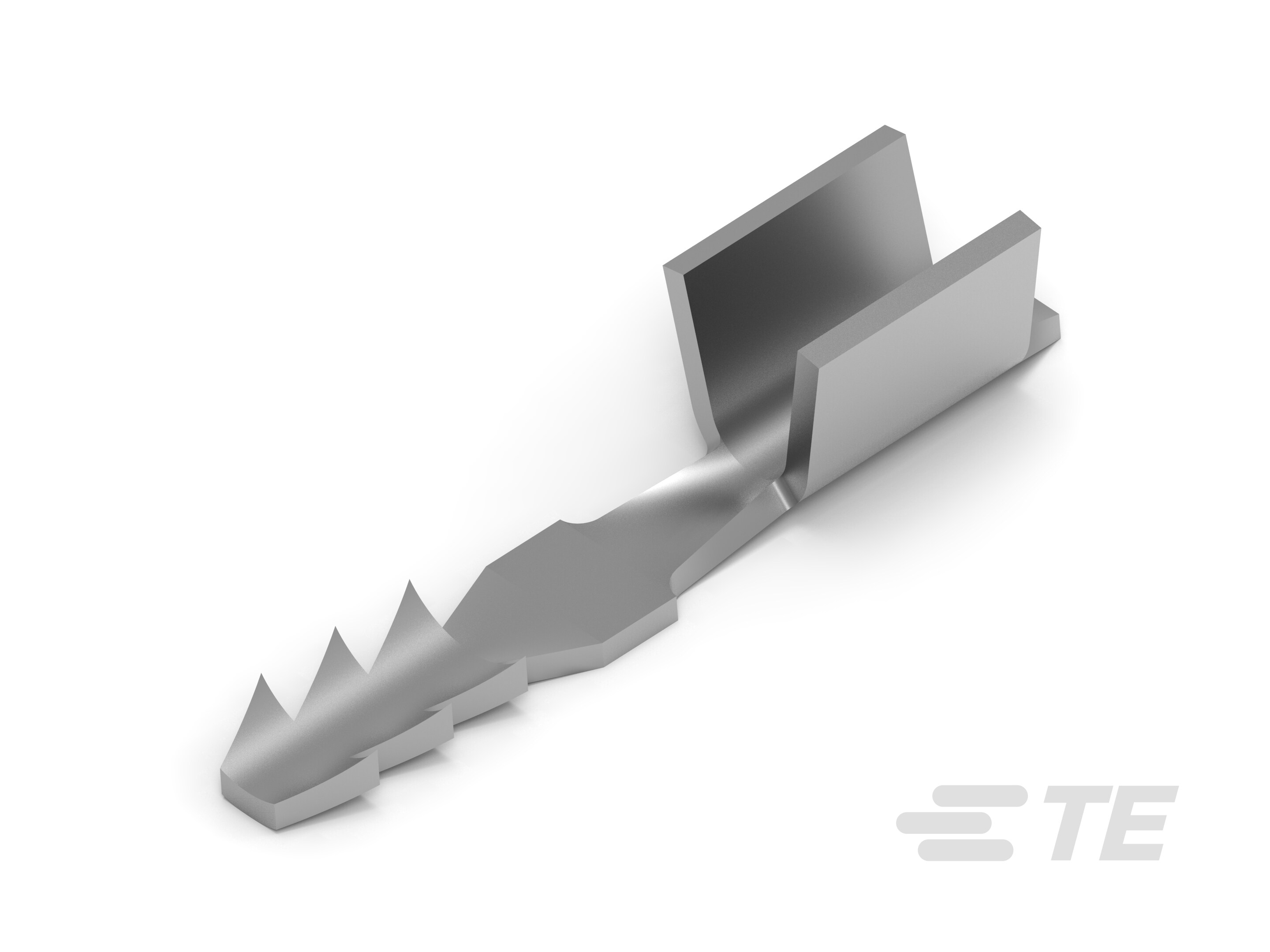

Tab Magnet Wire Terminal, 32 – 22 AWG, .03 – .32 mm, Crimp, 3.81 mm [.15 in] Crimp Area Length, Tin Plating, 12.45 mm [.49 in] Length, Reel, AMPLIVAR
62192-1
Tab Magnet Wire Terminal, 32 – 22 AWG, .03 – .32 mm, Crimp, 3.81 mm [.15 in] Crimp Area Length, Tin Plating, 12.45 mm [.49 in] Length, Reel, AMPLIVAR
-
- AMPLIVAR
- TE 内部编号 62192-1
- TE 内部产品描述 BOBBIN TAB .016TPBR
-
漆包线端子类型 : 公端
-
电磁线尺寸 (mm): .03 – .32
-
电磁线尺寸 (AWG): 32 – 22
-
线缆端接方法 : 压接
-
压接区域长度 : 3.81 mm [ .15 in ]
文档
产品图纸
- AMPLIVAR BOBBIN TAB ENG_CD_62192_J2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_62192-1_M.pdf 3D
- 下载查看 ENG_CVM_CVM_62192-1_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_62192-1_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_62192-1_M.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2128_B.pdf 英文版本
- S_114-2128_B.tif 英文版本
- 产品规格 ENG_SS_108-143150_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
接触件特性
-
漆包线端子类型 : 公端
-
端子电镀材料 : 锡
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
压接区域长度 : 3.81 mm [ .15 in ]
机械附件
-
带导线绝缘 : 不带
尺寸
-
端子高度 : 12.45 mm [ .49 in ]
-
电磁线尺寸 (mm): .03 – .32
-
电磁线尺寸 (AWG): 32 – 22
-
材料厚度（电磁线侧） : .39 mm [ .016 in ]
-
产品长度 : 12.45 mm [ .49 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜 | 铝
包装特性
-
封装方法 : Reel
