6-5229913-1

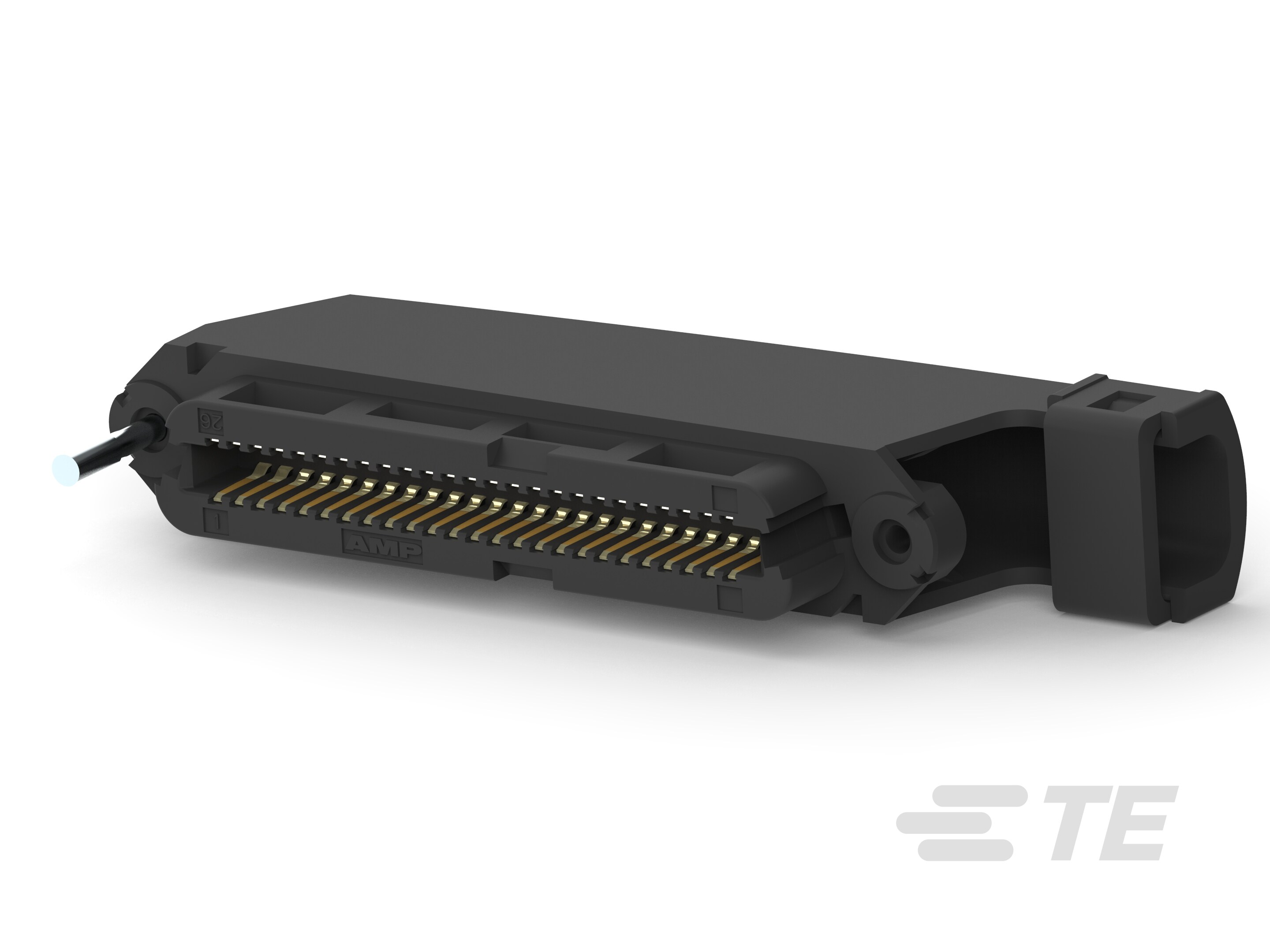

50 Position, Receptacle, Cable-to-Board / Cable-to-Cable, Cable Mount (Free-Hanging), 2.16 mm [.085 in] Centerline, CHAMP Docking Connectors

KIT, RCPT, 50 POS, B SLOT-6-5229913-1

6-5229913-1

50 Position, Receptacle, Cable-to-Board / Cable-to-Cable, Cable Mount (Free-Hanging), 2.16 mm [.085 in] Centerline, CHAMP Docking Connectors

    • CHAMP
    • CHAMP 扩展坞连接器
  • TE 内部编号 6-5229913-1
  • TE 内部产品描述 KIT, RCPT, 50 POS, B SLOT

  • 位数 : 50

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到板 | 缆到缆

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 中心线（间距） : 2.16 mm [ .085 in ]

查看所有特性
更多 更少

文档

CAD 文件

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到板 | 缆到缆

  • 连接器产品类型 : 连接器套件

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 50

  • 行数 : 2

  • 与线缆类型兼容 : 分离式导线 | 圆形护套电缆

主体特性

  • 连接器外形 : 标准

接触件特性

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 薄金或镀金

  • 端子底板材料 : 钯镍

  • 端子额定电流（最大值） (A): .5 | 1

  • 端子选项 : 已提供 – 已卸载

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

机械附件

  • 螺纹尺寸 : 4-40

  • 接合固定类型 : 螺钉锁

  • 接合固定 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : 聚苯醚

  • 中心线（间距） : 2.16 mm [ .085 in ]

尺寸

  • 兼容的绝缘直径（最大值） : 1.14 mm [ .045 in ]

  • 兼容电缆直径（最大值） : 10.8 mm [ .425 in ]

  • 实芯线径 (mm²): .13 – .32

  • 适用的电缆绝缘层直径范围 : 8.89 – 10.8 mm [ .35 – .425 in ]

  • 实芯线径 (AWG): 26 – 24

  • 绞线尺寸 (mm²): .33

  • 绞线尺寸 (AWG): 24

  • 线径 (AWG): 24

使用环境

  • 工组温度范围 : -40 – 75 °C [ -40 – 167 °F ]

操作/应用

  • 屏蔽 : 是

  • 电路应用 : Signal

包装特性

  • 封装数量 : 1

  • 封装方法 : 包装
