Name: 39POS,AMP MCP2.8,REC HSG,ASSY
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 39
行数 : 3

电气特征

工作电压 (VDC): 36
标称电压架构 (V): 12

主体特性

出线角度 (°): 90°
主要产品颜色 : 褐色
连接器和键控代码 : F

接触件特性

端子类型 : 母端
端子大小 : 2.8mm
对接公端宽度 : 2.8 mm [ .11 in ]
端子额定电流（最大值） (A): 32

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 是
应力消除 : 带有
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF20
中心线（间距） : 5 mm [ .197 in ]

尺寸

连接器高度 : 46 mm [ 1.81 in ]
产品长度 : 120.5 mm [ 4.74 in ]
产品宽度 : 44 mm [ 1.73 in ]
行间距 : 5.5 mm [ .216 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94V-0
IP 等级 : IP67 | IP69K

包装特性

封装方法 : Box
封装数量 : 117

其他

可维修 : 是
能够保证连接器位置 : 否

6-2208684-3

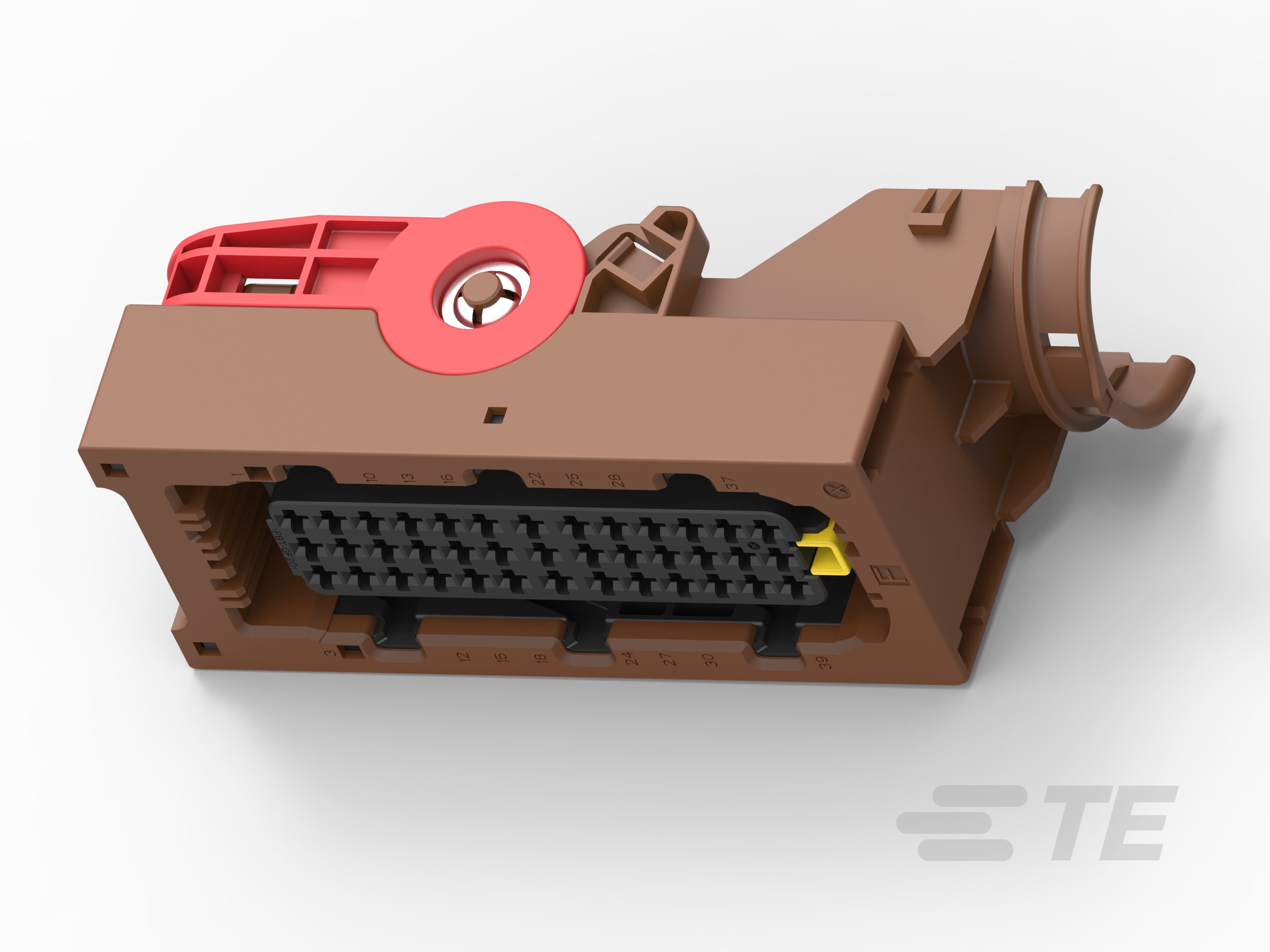

12 V, 39 Position, Automotive Receptacle, Wire-to-Wire, 5 mm [.197 in] Centerline, Sealable, Brown, Wire & Cable, Power, LEAVYSEAL

6-2208684-3

12 V, 39 Position, Automotive Receptacle, Wire-to-Wire, 5 mm [.197 in] Centerline, Sealable, Brown, Wire & Cable, Power, LEAVYSEAL

标称电压架构 (V): 12

连接器和壳体类型 : 母端

位数 : 39

可密封 : 是

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端

可密封 : 是

主要锁定特性 : 外壳集成

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 39

行数 : 3

电气特征

工作电压 (VDC): 36

标称电压架构 (V): 12

主体特性

出线角度 (°): 90°

主要产品颜色 : 褐色

连接器和键控代码 : F

接触件特性

端子类型 : 母端

端子大小 : 2.8mm

对接公端宽度 : 2.8 mm [ .11 in ]

端子额定电流（最大值） (A): 32

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 是

应力消除 : 带有

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF20

中心线（间距） : 5 mm [ .197 in ]

尺寸

连接器高度 : 46 mm [ 1.81 in ]

产品长度 : 120.5 mm [ 4.74 in ]

产品宽度 : 44 mm [ 1.73 in ]

行间距 : 5.5 mm [ .216 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94V-0

IP 等级 : IP67 | IP69K

包装特性

封装方法 : Box

封装数量 : 117

其他

可维修 : 是

能够保证连接器位置 : 否
