6-160432-3

Quick Disconnect Receptacle, 20 – 16 AWG, .5 – 1.5 mm² Wire, 6.35 mm [.25 in] Tab Width, Straight, Steel, Pre-Nickel Plating, Strip/Reel, FASTON 250

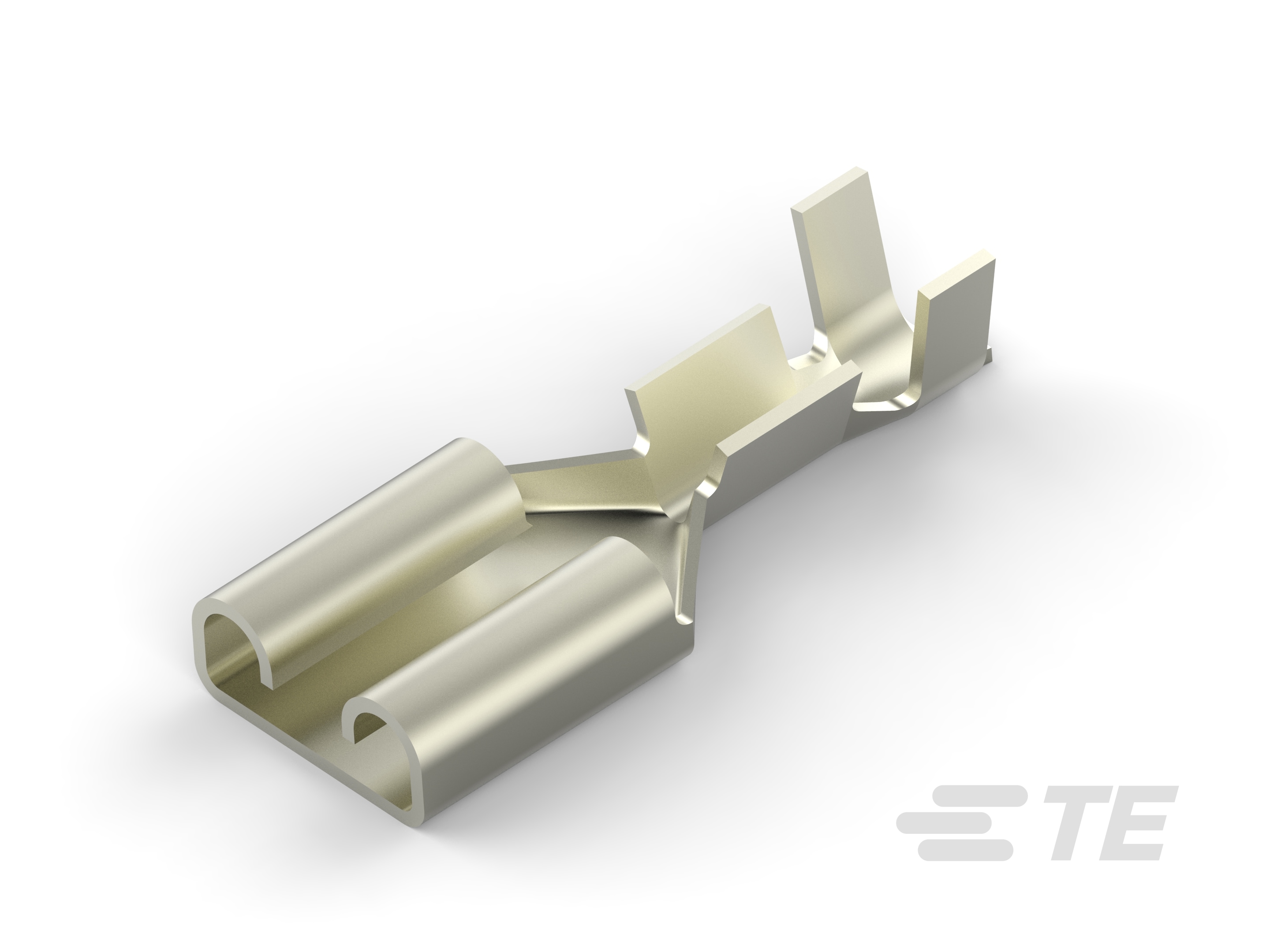

250 FASTON REC 20-16 AWG NPST-6-160432-3

6-160432-3

Quick Disconnect Receptacle, 20 – 16 AWG, .5 – 1.5 mm² Wire, 6.35 mm [.25 in] Tab Width, Straight, Steel, Pre-Nickel Plating, Strip/Reel, FASTON 250

    • FASTON
    • FASTON 快接端子 250
  • TE 内部编号 6-160432-3
  • TE 内部产品描述 250 FASTON REC 20-16 AWG NPST

  • 快速断开端子类型 : 母端

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .5 – 1.5

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 插入力 : 正常

结构特性

  • 连接容量 : 单

  • 与线缆类型兼容 : 分离式导线

接触件特性

  • 快速断开端子类型 : 母端

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 端子方向 : 直式

  • 端子基材 : 钢

  • 端子电镀材料 : 预镀镍

  • 压接类型 : F 型压接

  • 压线筒类型 : Open

端接特性

  • 产品端接到 : 线缆

机械附件

  • 抽出力 (kgf): 8.1

  • 抽出力 (Newton): 80

  • 接合固定类型 : 凹点

  • 带导线绝缘 : 带有

尺寸

  • 端子材料厚度 : .41 mm [ .016 in ]

  • 兼容的绝缘直径范围 : 2.3 – 3.3 mm [ .09 – .13 in ]

  • 产品长度 : 19 mm [ .748 in ]

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .5 – 1.5

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -40 – 250 °C [ -40 – 482 °F ]

行业标准

  • 与机构/标准产品兼容 : CSA, UL

包装特性

  • 封装数量 : 12000

  • 封装方法 : 带/卷

其他

  • 线路 : 最好的
