6-1418363-1

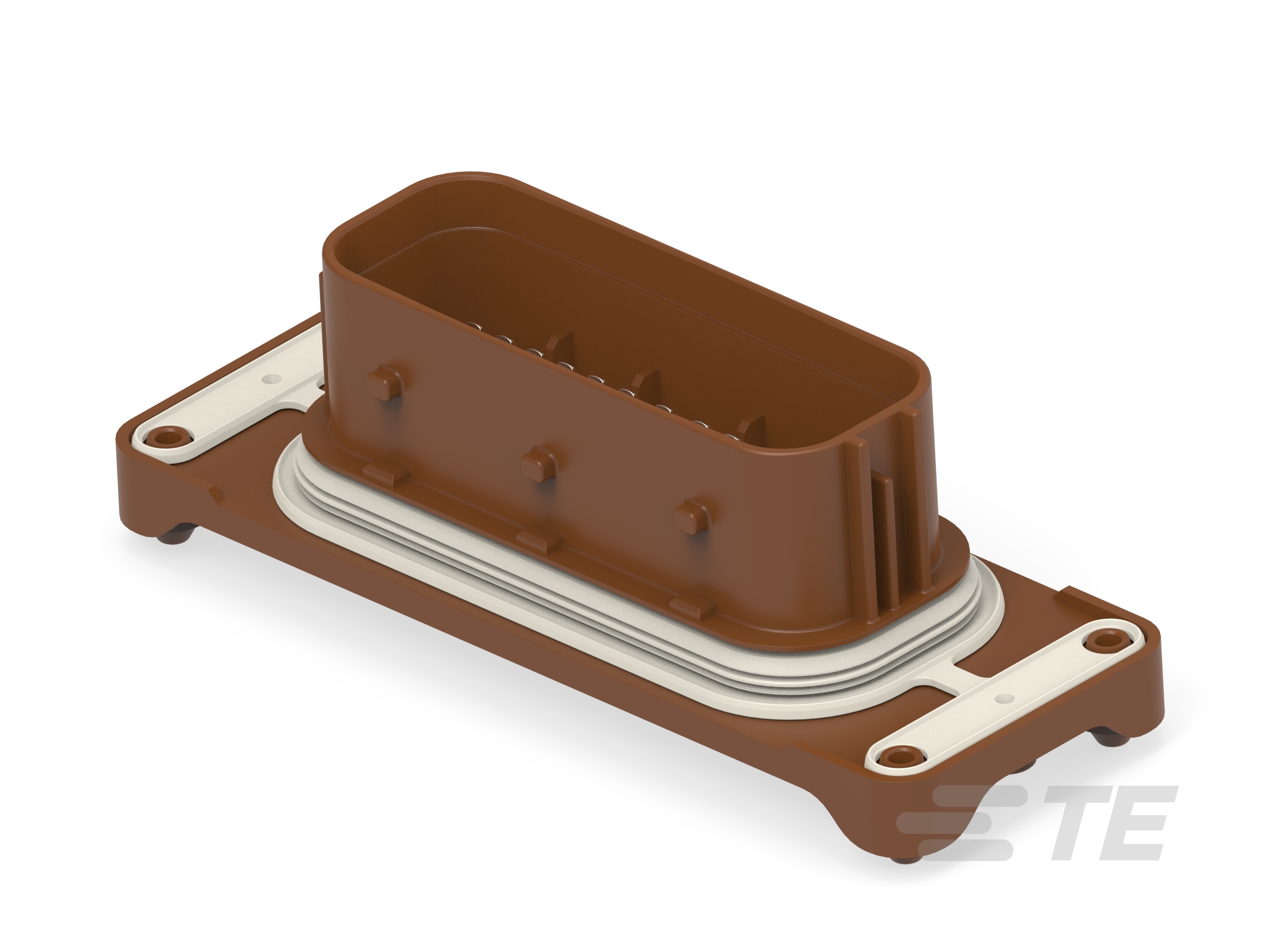

Vertical, Wire-to-Board, 39 Position, 3 Rows, 6mm [.236in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, LEAVYSEAL
6-1418363-1
Vertical, Wire-to-Board, 39 Position, 3 Rows, 6mm [.236in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, LEAVYSEAL
-
- AMP
- LEAVYSEAL
- TE 内部编号 6-1418363-1
- TE 内部产品描述 39 POS TAB 2.8x0.8 HEADER CODE
- 所有 LEAVYSEAL Connector Headers (22)
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 40
文档
产品图纸
- HEADER, 39-POS, TAB 2,8x0.8 Messerleiste, 39-polig, Flachstecker 2,8 x 0,8 ENG_CD_1418363_C9.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6-1418363-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_6-1418363-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6-1418363-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_6-1418363-1_C.3d_stp.zip 英文版本
数据表/目录页
- LEAVYSEAL CONNECTORS ENG_CS_1-1773972-7_A.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-18946_C3.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合板端连接器 : 否
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
电气特征
-
额定电压（最大值） (VDC): 36
主体特性
-
主要产品颜色 : 绿色
接触件特性
-
对接公端厚度 : .8 mm [ .031 in ]
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
端子额定电流（最大值） (A): 40
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定类型 : 安装孔
-
安装孔 : 带有
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
-
连接器安装类型 : 板安装
尺寸
-
PCB 的外形高度 : 36.3 mm [ 1.429 in ]
-
连接器长度 : 132 mm [ 5.196 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 212 °F ]
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
行业标准
-
IP 等级 : IP67
包装特性
-
封装数量 : 12
