53548-1

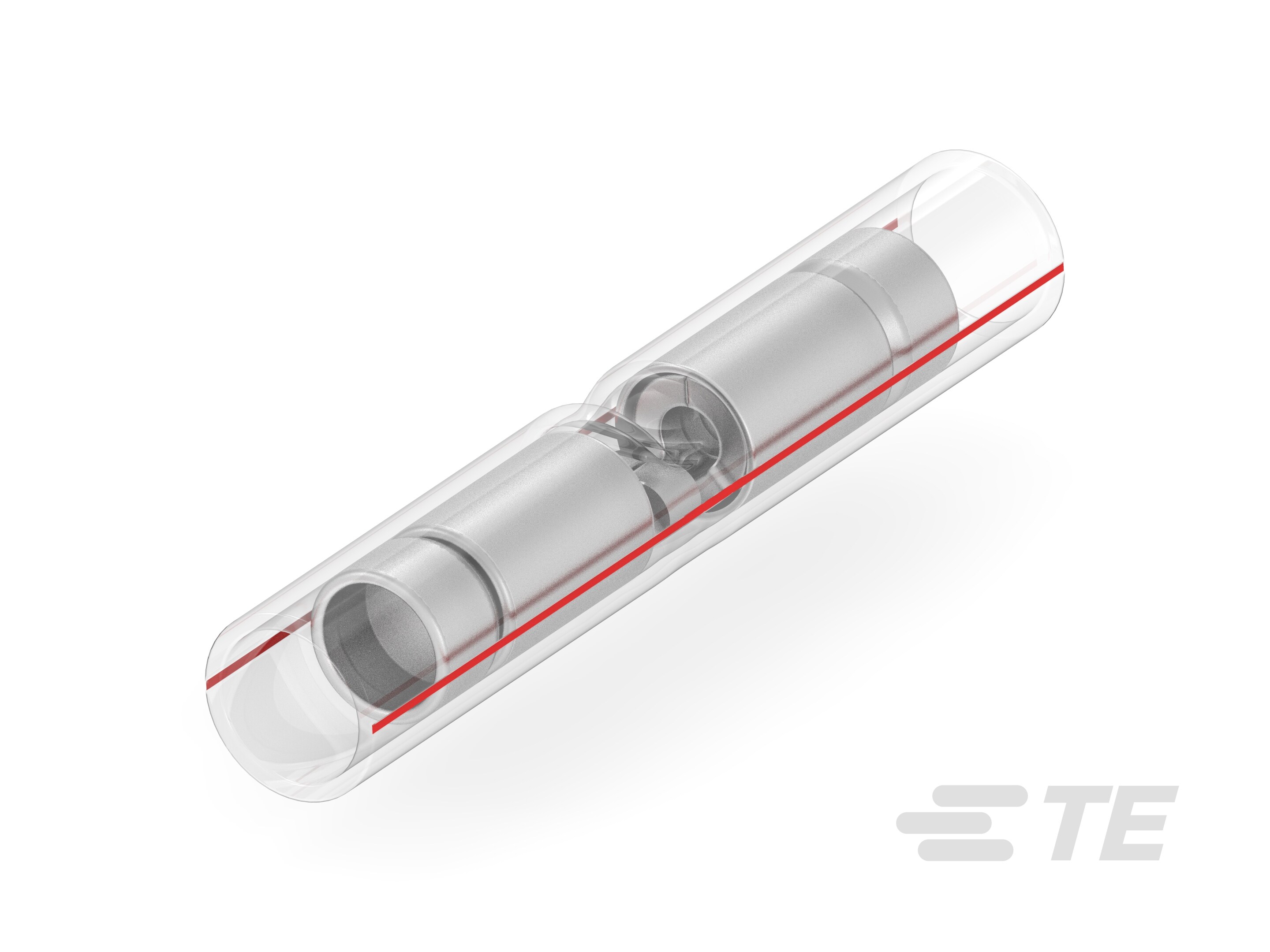

Butt Splice, 22 – 16 AWG, .3 – 1.42 mm² Wire, 509 – 3260 CMA, Fully Insulated, Serrated, Copper, 32.14 mm [1.265 in] Length, Loose Piece, PIDG

SPLICE BUTT PVF2 PIDG 22-16-53548-1

53548-1

Butt Splice, 22 – 16 AWG, .3 – 1.42 mm² Wire, 509 – 3260 CMA, Fully Insulated, Serrated, Copper, 32.14 mm [1.265 in] Length, Loose Piece, PIDG

    • PIDG
  • TE 内部编号 53548-1
  • TE 内部产品描述 SPLICE BUTT PVF2 PIDG 22-16
  • 军用规范： M7928/6-3, CLASS 1
  • 别名 ID 4-27033-2007
  • 所有 PIDG Butt Splices (25)

  • 接头类型 : 对接接头

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .3 – 1.42

  • 可密封 : 否

  • 接头特性 : 锯齿

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 接头类型 : 对接接头

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 条纹颜色 : 红色

  • 绝缘支撑套管材料 : 铜

  • 绝缘材料 : PVF2

  • 产品重量 (g): 2

  • 接头特性 : 锯齿

接触件特性

  • 端子电镀材料 : 锡铅

  • 军用部件级别 : I 级

  • 端子基材 : 铜

  • 压线筒类型 : Closed

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .3 – 1.42

  • 兼容的绝缘直径范围 : 3.18 mm [ .125 in ]

  • 压线筒内径 : 1.55 mm [ .061 in ]

  • 线径 (CMA): 509 – 3260

  • 产品长度 : 32.14 mm [ 1.265 in ]

使用环境

  • 绝缘选项 : 完全绝缘

行业标准

  • 符合政府资质的接头 : 是

包装特性

  • 封装数量 : 1000

  • 封装方法 : 零散零件
