52273

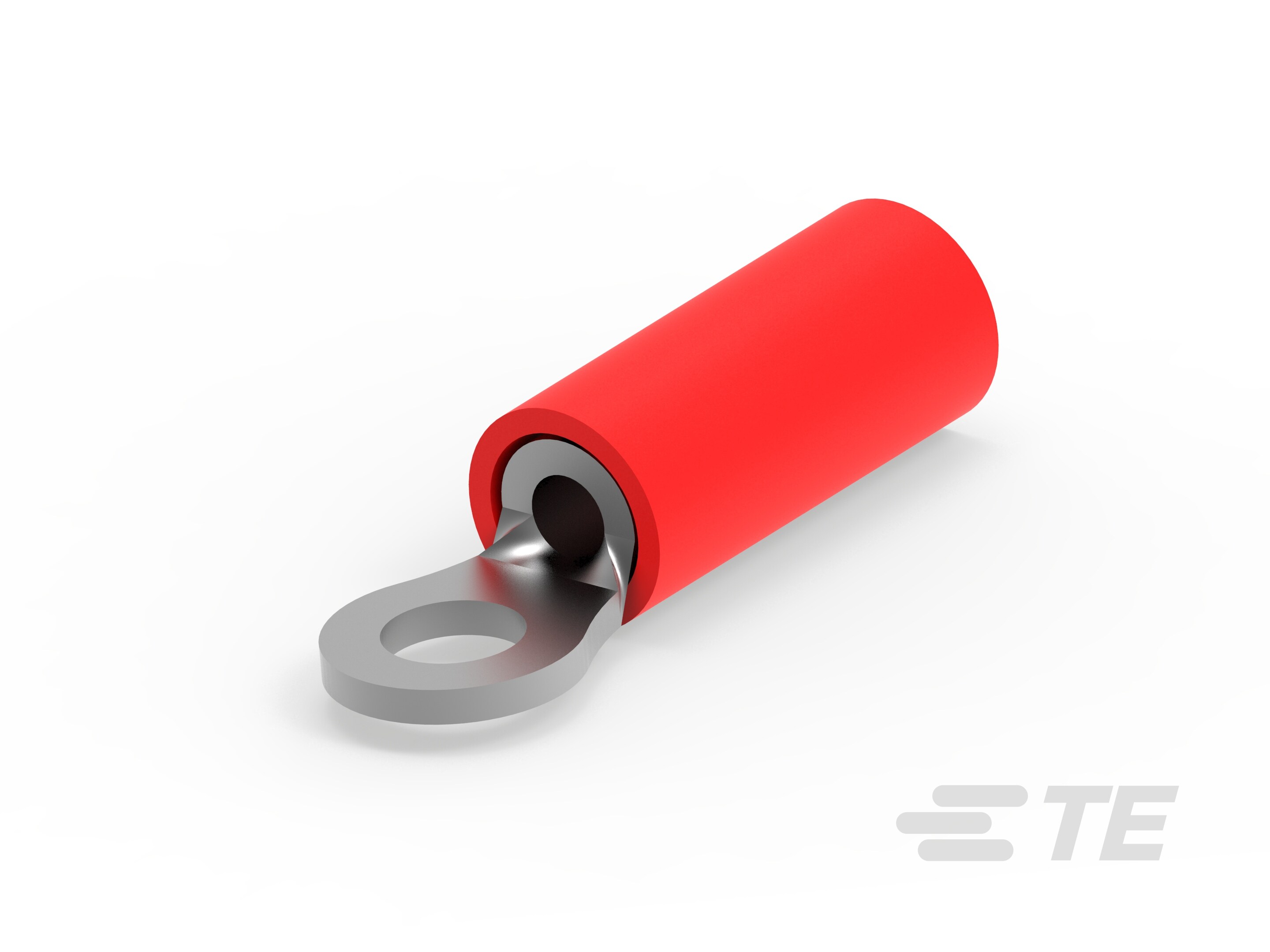

Closed Ring Tongue Terminal, 22 AWG, M2.5 Stud, 2.84 mm [.112 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated, PIDG
52273
Closed Ring Tongue Terminal, 22 AWG, M2.5 Stud, 2.84 mm [.112 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated, PIDG
-
- PIDG
- TE 内部编号 52273
- TE 内部产品描述 TERMINAL,PIDG R IR 22 4
- 军用规范： M7928/1-11, CLASS 1
- 所有 PIDG Ring Tongue Terminals (410)
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 22
-
线径 (CMA): 754
-
螺钉尺寸 : M2.5
-
螺钉直径 : 2.84 mm [ .112 in ]
文档
产品图纸
- TERMINAL, RING TONGUE, PIDG, INSULATION RESTRICTING, WIRE SIZE: 22-16 AWG ENG_CD_52273_P.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_52273_M.pdf 3D
- 下载查看 ENG_CVM_CVM_52273_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_52273_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_52273_M.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : M2.5
-
可密封 : 否
-
电线绝缘支持固定类型 : 绝缘限制
结构特性
-
孔数 : 1
电气特征
-
额定电压 (V): 300
主体特性
-
条纹颜色 : 绿色
-
绝缘套管颜色 : 红色
接触件特性
-
军用部件级别 : I 级
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 22
-
线径 (CMA): 754
-
螺钉直径 : 2.84 mm [ .112 in ]
-
舌厚 : .84 mm [ .033 in ]
-
产品长度 : 18.6 mm [ .734 in ]
-
兼容的绝缘直径（最大值） : 2.79 mm [ .11 in ]
-
兼容的绝缘直径范围 : .97 – 2.79 mm [ .038 – .11 in ]
使用环境
-
绝缘选项 : 部分绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
行业标准
-
符合政府资质的端子 : 是
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
