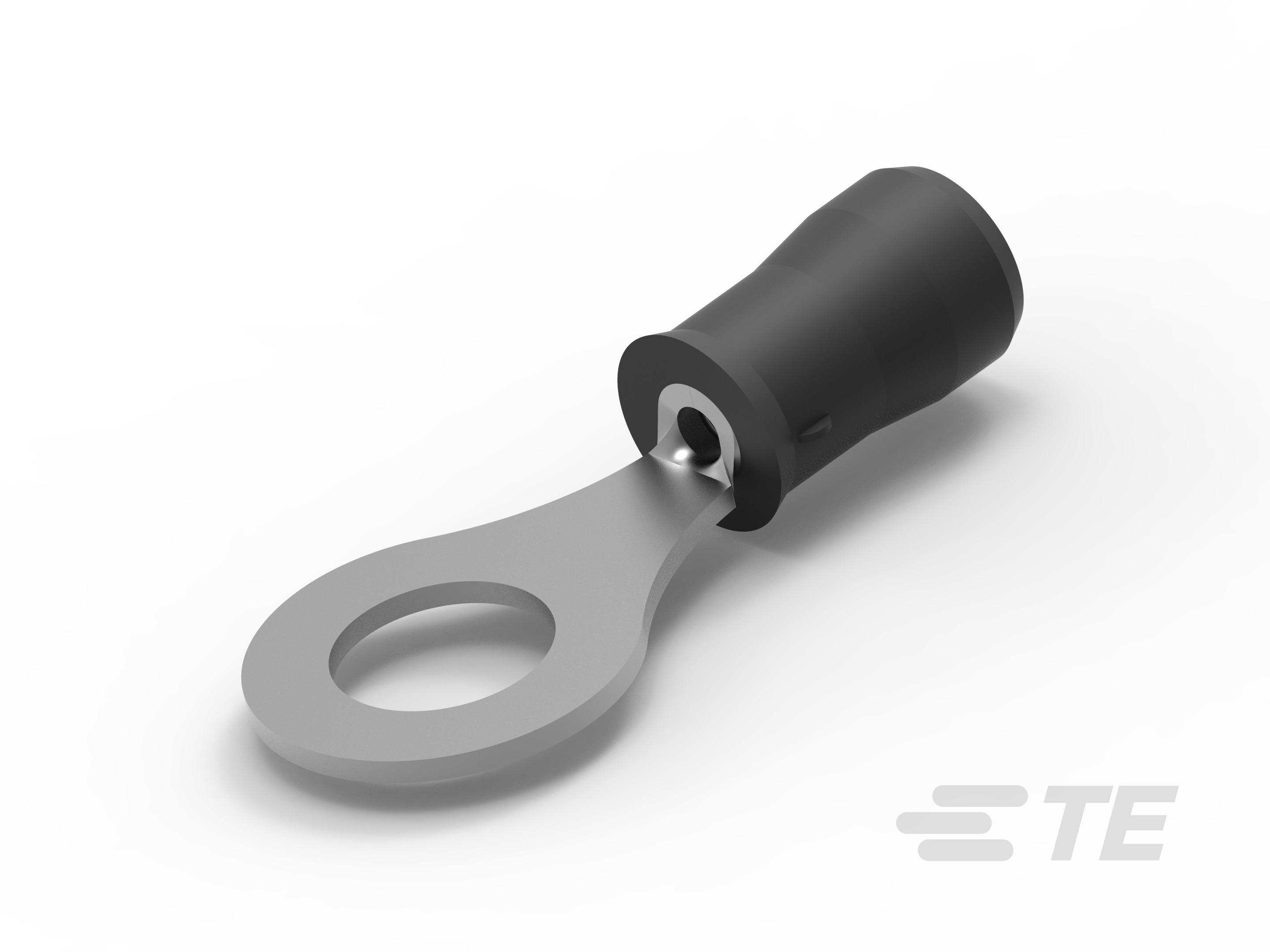

PIDG 环形端子

PIDG

TE 系列编号 CAT-P592-R472A
TE 内部编号 CAT-P592-R472A

预绝缘 Diamond Grip 环形端子

更多更少

压线筒类型: 闭式压线筒
Insulated: Yes

配套部件及工具

保存至清单

联系我们

配套部件及工具

电子版数据手册

产品	TE 系列/零件编号	文档	端子和接头类型	Wire Size	Wire Size	线径	螺钉尺寸	螺钉直径	舌厚	端子方向	总长	端子角度	Sealable	电镀材料	工组温度范围	线缆类型	支持种类	导线绝缘层直径（最大值）	电线绝缘直径	重载	封装方法
TERMINAL,PIDG R 16-14 1/4	8-320563-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	4-Jan, M6	6.35 mm	.79 mm	直式	28.96 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.81 mm	2.67 – 3.81 mm	否	活块
TERMINAL,PIDG R IR 16 1/4	2-320563-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 AWG	1.25 – 1.4 mm²	2800 CMA	4-Jan, M6	6.35 mm	.79 mm	偏移	28.956 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	3.302 mm	1.6 – 3.302 mm	否	活块
TERMINAL,PIDG R IR 18 6	2-36149-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	18 AWG	.8 – .9 mm²	1900 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	17.07 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	2.794 mm	1.422 – 2.794 mm	否	活块
TERMINAL,PIDG R 16-14 10	324533	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#10	5 mm	.79 mm	直式	27.38 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	4.318 mm	2.921 – 4.318 mm	否	活块
TERMINAL,PIDG R 16-14 1/2	328849	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	2-Jan, M12	13.08 mm	.79 mm	直式	32.84 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	4.318 mm	2.921 – 4.318 mm	否	活块
TERMINAL,PIDG R 26-22 10	324075	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	26 – 22 AWG	.129 – .326 mm²	202 – 810 CMA	#10	5 mm	.79 mm	直式	18.8 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.083 mm	1.27 – 2.083 mm	否	活块
TERMINAL,PIDG R 12-10 3/8	320577	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	3/8	9.53 mm	.79 mm	直式	35.9 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 6	8-36150-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.26 – 1.65 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	直式	17.07 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.56 mm	2.667 – 3.556 mm	否	活块
PIDG R 22-16COMM 22-18MIL 1/2	328975	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	M12	13.08 mm	.79 mm	直式	32.84 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
TERMINAL,PIDG R 16-14 5/16	320575	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	5/16, M8	7.92 mm	.79 mm	直式	27.4 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	3.81 mm	2.67 – 3.81 mm	否	盒
TERMINAL,PIDG R 16-14 3/8	320564	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	3/8	9.53 mm	.79 mm	直式	32.5 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	3.81 mm	2.67 – 3.81 mm	否	活块
TERMINAL,PIDG R 16-14HD 3/8	330896	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.3 – 2 mm²	2050 – 5180 CMA	3/8	9.906 mm	.79 mm	直式	32.9 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	5.84 mm	3.81 – 5.842 mm	是	活块
TERMINAL,PIDG R 26-24 10	54312-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	26 AWG	.12 – .24 mm²	238 – 475 CMA	#10	4.82 mm	.686 mm	偏移	21.92 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.67 mm	1.27 – 2.67 mm	否	活块
PIDG R 22-16COMM 22-18MIL 3/8	320573	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	3/8	9.53 mm, 9.91 mm	.79 mm	直式	30.94 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
TERMINAL,PIDG R 12-10 6	320634	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	.79 mm	直式	24.21 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	活块
TERMINAL,PIDG R 16-14HD 1/2	35316	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	2-Jan, M12	13.02 mm	1.22 mm	直式	40.48 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	6.35 mm	3.81 – 6.35 mm	是	活块
PIDG R 22-16COMM 22-18MIL 3/8	8-31897-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	3/8	9.53 mm	.79 mm	直式	30.94 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.56 mm	2.667 – 3.556 mm	否	活块
TERMINAL,PIDG R IR 22 1/4	2-320571-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 AWG	.3 – .4 mm²	754 CMA	4-Jan, M6	6.35 mm	.79 mm	偏移	27.38 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	2.79 mm	.97 – 2.79 mm	否	活块
TERMINAL,PIDG R 26-22 8	323916	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	26 – 22 AWG	.1 – .41 mm²	202 – 810 CMA	#8, M4	4.34 mm	.79 mm	直式	18.8 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.083 mm	1.27 – 2.083 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 10	32836	\u4EA7\u54C1\u56FE\u7EB8	Ring Tongue	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	5 mm	.79 mm	直式	22.25 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
TERMINAL,PIDG R 26-22 2	329951	\u4EA7\u54C1\u56FE\u7EB8	Ring Tongue	26 – 22 AWG	.12 – .32 mm²	202 – 810 CMA	#2	2.36 mm	.79 mm	直式	15.6 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.032 mm	1.27 – 2.032 mm	否	活块
TERMINAL,PIDG R 16-14HD 1/2	36203	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	2-Jan	13.08 mm	1.22 mm	直式	56.36 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	6.35 mm	3.81 – 6.35 mm	是	活块
TERMINAL,PIDG R 12-10 10	32883	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#10	5 mm	1.02 mm	直式	26.54 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	活块
TERMINAL,PIDG R 16-14 6	326882	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#6, M3.5	3.68 mm	.79 mm	直式	20.65 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	4.318 mm	2.921 – 4.318 mm	否	活块
TERMINAL,PIDG R IR 24 6	53055	\u4EA7\u54C1\u56FE\u7EB8	Ring Tongue	24 AWG	.2 – .24 mm²	475 CMA	#6, M3.5	3.51 mm	.79 mm	直式	20.1 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	1.397 mm	.787 – 1.397 mm	否	活块
TERMINAL,PIDG R 12-10 3/8	35112	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	3/8	9.91 mm	1.02 mm	直式	35.92 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	6.35 mm	3.81 – 6.35 mm	否	活块
TERMINAL,PIDG R 16-14 4	328996	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.04 – 2 mm²	2050 – 5180 CMA	#4, M2.5	3.023 mm	.79 mm	直式	17.9 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	4.318 mm	2.921 – 4.318 mm	否	活块
PIDG R 22-16COMM 22-18MIL 5/16	31895	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	5/16, M8	7.92 mm	.84 mm	直式	27.38 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.56 mm	2.667 – 3.556 mm	否	活块
TERMINAL,PIDG R 16-14 8	4-51864-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.31 – 2.08 mm²	2050 – 5180 CMA	#8, M4	4.34 mm	.79 mm	偏移	21.44 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.81 mm	2.67 – 3.81 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 6	36149	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	直式	17.07 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
TERMINAL,PIDG R 16-14 1/4	320563	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	M6	6.35 mm	.79 mm	直式	29 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	3.81 mm	2.67 – 3.81 mm	否	活块
TERMINAL,PIDG R 16-14 3/8	328999	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.3 – 2 mm²	2050 – 5180 CMA	3/8	9.91 mm	.79 mm	直式	30.94 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	4.318 mm	2.921 – 4.318 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 6	323008	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.26 – 1.65 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	直式	21.44 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
TERMINAL,PIDG R 12-10 6	35149	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	1.02 mm	直式	24.21 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	6.35 mm	3.81 – 6.35 mm	否	活块
TERMINAL,PIDG R IR 10 8	2-320568-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	10 AWG	5 – 6 mm²	12066 CMA	#8, M4	4.17 mm	.79 mm	偏移	29.159 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	5.08 mm	3.023 – 5.08 mm	否	活块
TERMINAL,PIDG R IR 10 10	2-36161-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#10	5 mm	.79 mm	偏移	29.16 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	5.08 mm	3.023 – 5.08 mm	否	活块
TERMINAL,PIDG R IR 12 10	2-36161-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#10	5 mm	.79 mm	偏移	29.16 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	5.08 mm	2.413 – 5.08 mm	否	活块
N PIDG RING 12-10	331467	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	2-Jan, M12	13.08 mm	.79 mm	直式	38.38 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	活块
TERMINAL,PIDG R IR 12 8	2-320568-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 AWG	3 – 6 mm²	6654 CMA	#8, M4	4.17 mm	.79 mm	偏移	29.159 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	5.08 mm	2.413 – 5.08 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 10	320552	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	5 mm	.79 mm	直式	20.24 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
TERMINAL,PIDG R 16-14 1/2	328976	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.04 – 2 mm²	2050 – 5180 CMA	2-Jan, M12	12.7 mm	.79 mm	直式	34.4 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.81 mm	2.67 – 3.81 mm	否	活块
TERMINAL,PIDG R 12-10 8	320568	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#8, M4	4.17 mm	.79 mm	直式	27.5 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	活块
PIDG R 22-16COMM 22-18MIL 3/8	321522	\u4EA7\u54C1\u56FE\u7EB8	Ring Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	3/8	9.53 mm, 9.91 mm	.79 mm	直式	29.74 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 8	320554	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.17 mm	.79 mm	直式	20.24 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
TERMINAL,PIDG R 12-10 5/16	320576	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	5/16, M8	7.92 mm	.79 mm	直式	33.6 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	盒
TERMINAL,PIDG R IR 24 8	2-323916-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	24 AWG	.1 – .41 mm²	475 CMA	#8, M4	4.34 mm	.79 mm	直式	18.8 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	1.397 mm	.787 – 1.397 mm	否	活块
TERMINAL,PIDG R 12-10 1/2	35151	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	2-Jan, M12	13.08 mm	1.02 mm	直式	40.48 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	6.35 mm	3.81 – 6.35 mm	否	活块
TERMINAL,PIDG R 26-24 4	52189	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	26 – 24 AWG	.12 – .24 mm²	238 – 475 CMA	#4, M2.5	2.84 mm	.74 mm	直式	18.7 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.67 mm	1.27 – 2.67 mm	否	活块
TERMINAL,PIDG R IR 18 8	1-320551-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	18 AWG	.8 – .9 mm²	1900 CMA	#8, M4	4.34 mm	.79 mm	偏移	23.01 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	2.794 mm	1.422 – 2.794 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 10	31887	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	4.82 mm	.84 mm	直式	20.24 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.56 mm	2.667 – 3.556 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 4	31880	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#4, M2.5	3.02 mm	.79 mm	直式	17.07 mm	-	-	铜, 锡	105 °C	常规导线	绝缘支撑	3.56 mm	2.667 – 3.556 mm	否	活块
TERMINAL,PIDG R IR 18 10	2-36153-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	18 AWG	.8 – .9 mm²	1900 CMA	#10	5 mm	.79 mm	偏移	23.01 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	2.794 mm	1.422 – 2.794 mm	否	活块
TERMINAL,PIDG R 12-10 1/4	35345	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	M6	6.73 mm	1.07 mm	直式	36 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	7.62 mm	4.32 – 7.62 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 10	8-36154-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	22 – 16 AWG	.26 – 1.65 mm²	509 – 3260 CMA	#10	5 mm	.79 mm	直式	21.44 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.56 mm	2.667 – 3.556 mm	否	活块
TERMINAL,PIDG R 12-10 8	324915	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#8, M4	4.34 mm	.79 mm	直式	26.72 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	活块
TERMINAL,PIDG R 16-14 6	320561	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.68 mm	.79 mm	直式	17.86 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	3.81 mm	2.67 – 3.81 mm	否	活块
TERMINAL,PIDG R 12-10 5/16	35111	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	5/16, M8	8.33 mm	1.02 mm	直式	33.58 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	6.35 mm	3.81 – 6.35 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 4	320882	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#4, M2.5	3.02 mm	.79 mm	直式	16.99 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.56 mm	2.667 – 3.556 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 4	2-320553-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#4, M2.5	3.02 mm	.79 mm	偏移	17.07 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	带上安装
PIDG R 22-16 COMM 22-18 MIL 6	36151	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.26 – 1.65 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	直式	20.24 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
TERMINAL,PIDG R 24-20 8	1-323989-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	24 – 20 AWG	.205 – .518 mm²	320 – 1290 CMA	#8, M4	4.34 mm	.79 mm	偏移	20.85 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.54 mm	1.02 – 2.54 mm	否	带上安装
PIDG R 22-16COMM 22-18MIL 5/16	320572	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	5/16, M8	7.92 mm	.79 mm	直式	27.38 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 6	36152	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	22 – 16 AWG	.26 – 1.65 mm²	509 – 3260 CMA	M3.5	3.68 mm	.79 mm	直式	20.24 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.56 mm	2.667 – 3.556 mm	否	活块
TERMINAL,PIDG R 26-22 6	326875	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	26 – 22 AWG	.12 – .4 mm²	202 – 810 CMA	#6, M3.5	3.68 mm	.79 mm	直式	18.8 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.083 mm	1.27 – 2.083 mm	否	活块
TERMINAL,PIDG R 26-22 6	323915	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	26 – 22 AWG	.129 – .326 mm²	202 – 810 CMA	#6, M3.5	3.68 mm	.79 mm	直式	16.41 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.083 mm	1.27 – 2.083 mm	否	活块
TERMINAL,PIDG R IR 16 6	2-320561-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 AWG	1.25 – 1.4 mm²	2800 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	19.43 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	3.302 mm	1.6 – 3.302 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 6	51863	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	M3.5	3.68 mm	.79 mm	直式	19.86 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.81 mm	2.032 – 3.81 mm	否	活块
TERMINAL,PIDG R 26-22 4	323914	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	26 – 22 AWG	.129 – .326 mm²	202 – 810 CMA	#4, M2.5	3.02 mm	.79 mm	直式	16.41 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.083 mm	1.27 – 2.083 mm	否	活块
TERMINAL,PIDG R IR 10 6	2-36161-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	.79 mm	直式	29.16 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	5.08 mm	3.023 – 5.08 mm	否	活块
TERMINAL,PIDG R IR 16 10	51864-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 AWG	1.25 – 1.4 mm²	2800 CMA	#10	5 mm	.79 mm	偏移	23 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	3.302 mm	1.6 – 3.302 mm	否	活块
TERMINAL,PIDG R 24-20 6	323986	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	24 – 20 AWG	.2 – .518 mm²	320 – 1290 CMA	#6, M3.5	3.68 mm	.79 mm	直式	18.9 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.54 mm	1.02 – 2.54 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 8	320551	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.326 – 1.31 mm²	509 – 3260 CMA	#8, M4	4.34 mm	.79 mm	直式	21.44 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
TERMINAL,PIDG R 12-10 1/4	320569	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	M6	6.73 mm	.79 mm	直式	35.58 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	活块
PIDG RING 12-10 5/16	160298	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	2.7 – 6.6 mm²	5180 – 13100 CMA	5/16, M8	8.3 mm	.79 mm	直式	30.2 mm	直式	否	铜, 锡	170 °C	常规导线	绝缘支撑	6.35 mm	3.81 – 6.35 mm	否	盒
TERMINAL,PIDG R IR 22 10	2-36153-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 AWG	.3 – .4 mm²	754 CMA	#10	5 mm	.79 mm	偏移	23.01 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	2.79 mm	.97 – 2.79 mm	否	活块
TERMINAL,PIDG R 12-10 10	36161	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#10	5 mm	.99 mm	直式	27.51 mm	直式	否	锡	105 °C	常规导线	绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	活块
TERMINAL,PIDG R 24-20 8	323989	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	24 – 20 AWG	.2 – .518 mm²	320 – 1290 CMA	#8, M4	4.34 mm	.79 mm	直式	20.85 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.54 mm	1.02 – 2.54 mm	否	活块
TERMINAL,PIDG R 16-14 6	320619	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.68 mm	.79 mm	直式	17.86 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	4.318 mm	2.921 – 4.318 mm	否	盒
TERMINAL,PIDG R 16-14 8	320560	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.79 mm	直式	21.8 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	3.81 mm	2.67 – 3.81 mm	否	活块
PIDG R 22-16 COMM 22-18MIL 1/4	8-320571-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	18 AWG	.8 – .9 mm²	1900 CMA	4-Jan, M6	6.35 mm	.79 mm	直式	27.38 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	2.794 mm	1.422 – 2.794 mm	否	活块
TERMINAL,PIDG R 12-10 10	35109	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#10	5 mm	.99 mm	直式	27.51 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	6.35 mm	3.81 – 6.35 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 8	31886	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.34 mm	.79 mm	直式	20.24 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.56 mm	2.667 – 3.556 mm	否	活块
TERMINAL,PIDG R IR 22 4	52273	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 AWG	.3 – .4 mm²	754 CMA	#4, M2.5	2.84 mm	.84 mm	直式	18.6 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	2.79 mm	.97 – 2.79 mm	否	活块
TERMINAL,PIDG R IR 20 4	52273-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	20 AWG	.5 – .6 mm²	1186 CMA	#4, M2.5	2.84 mm	.79 mm	偏移	18.644 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	2.79 mm	1.17 – 2.79 mm	否	活块
TERMINAL,PIDG R 16-14HD 1/4	34806	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	M6	6.35 mm	1.22 mm	直式	32.92 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	6.35 mm	3.81 – 6.35 mm	是	活块
TERMINAL,PIDG R 16-14 10	320574	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	直式	21.62 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	3.81 mm	2.68 – 3.81 mm	否	活块
TERMINAL PIDG R IR 22 6	51863-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 AWG	.3 – .4 mm²	754 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	19.86 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	2.79 mm	.97 – 2.79 mm	否	活块
TERMINAL,PIDG R 26-22 4	2-323914-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	26 – 22 AWG	.1 – .41 mm²	202 – 810 CMA	#4, M2.5	3.02 mm	.79 mm	偏移	16.41 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.083 mm	1.27 – 2.083 mm	否	带上安装
TERMINAL,PIDG R 12-10 5/16	2-320576-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	5/16, M8	7.92 mm	.79 mm	偏移	35.58 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	带上安装
TERMINAL,PIDG R 12-10 1/4	35110	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	M6	6.73 mm	1.02 mm	直式	33.58 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	6.35 mm	3.81 – 6.35 mm	否	活块
TERMINAL,PIDG R 24-20 4	323985	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	24 – 20 AWG	.2 – .518 mm²	320 – 1290 CMA	#4, M2.5	3.02 mm	.79 mm	直式	18.9 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	2.54 mm	1.02 – 2.54 mm	否	活块
TERMINAL,PIDG R IR 20 10	2-36153-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	20 AWG	.5 – .6 mm²	1186 CMA	#10	5 mm	.79 mm	偏移	23.01 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	2.79 mm	1.17 – 2.79 mm	否	活块
TERMINAL,PIDG R IR 18 6	51863-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	18 AWG	.8 – .9 mm²	1900 CMA	#6, M3.5	3.68 mm	.79 mm	直式	19.86 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	2.794 mm	1.422 – 2.794 mm	否	活块
TERMINAL,PIDG R 12-10 3/8	2-320577-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	3/8	9.53 mm	.79 mm	偏移	35.916 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	带上安装
PIDG R 22-16 COMM 22-18 MIL 10	36153	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.26 – 1.65 mm²	509 – 3260 CMA	#10	5 mm	.79 mm	直式	21.44 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
TERMINAL,PIDG R 16-14 6	2-326882-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	20.65 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	4.318 mm	2.921 – 4.318 mm	否	带上安装
TERMINAL,PIDG R 12-10 1/4	35273	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	2.26 – 6.64 mm²	5180 – 13100 CMA	M6	6.73 mm	1.02 mm	直式	30.18 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	活块
PIDG R 22-16 COMM 22-18 MIL 4	320553	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#4, M2.5	3.02 mm	.79 mm	直式	17.07 mm	直式	否	铜, 锡	105 °C	常规导线	非绝缘支撑, 非绝缘支撑	3.18 mm	2.03 – 3.18 mm	否	活块
TERMINAL,PIDG R IR 20 6	51863-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	20 AWG	.5 – .6 mm²	1186 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	19.86 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘限制	2.79 mm	1.17 – 2.79 mm	否	活块
TERMINAL,PIDG R 12-10 10	324918	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	Ring Tongue	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#10	5 mm	.79 mm	直式	26.72 mm	直式	否	铜, 锡	105 °C	常规导线	绝缘支撑	5.84 mm	3.81 – 5.842 mm	否	活块

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

螺钉尺寸 0,
压线筒类型 闭式压线筒
Sealable 否
Insulated Yes
线缆类型 常规导线, 铜
支持种类 绝缘支撑, 绝缘限制, 非绝缘支撑, 非绝缘支撑
形状描述 RING-041, RING-042, RING-043, RING-046, RING-059, RING-080, RING-092, SPADE-020, 圆形/椭圆形
端子特性修剪

结构特性

孔数 1
端子角度 90°, 直式

电气特征

电压（最大值） (V) 300, 600

主体特性

电镀材料 金, 铜, 锡, 锡铅
条纹颜色 白色, 红色, 绿色, 蓝色, 褐色, 黄色, 黑色
单件重量 (g) .078, .155, .222, .23, .237, .249, .265, .282, .286, .287, .288, .289, .301, .302, .317, .322, .362, .406, .411, .45, .451, .468, .486, .499, .53, .532, .539, .549, .581, .588, .598, .6, .611, .622, .625, .637, .65, .658, .66, .662, .676, .7, .703, .705, .715, .722, .739, .747, .767, .769, .775, .78, .781, .782, .787, .789, .796, .805, .806, .81, .817, .818, .821, .826, .828, .83, .839, .84, .842, .843, .846, .847, .85, .851, .852, .856, .869, .87, .872, .876, .877, .881, .894, .904, .917, .919, .938, .939, .945, .95, .956, .957, .964, .967, .985, .986, .988, .99, .996, 1, 1.007, 1.013, 1.014, 1.016, 1.021, 1.026, 1.028, 1.031, 1.039, 1.048, 1.051, 1.075, 1.081, 1.085, 1.087, 1.091, 1.102, 1.114, 1.122, 1.123, 1.156, 1.159, 1.172, 1.213, 1.215, 1.217, 1.228, 1.23, 1.234, 1.235, 1.241, 1.244, 1.25, 1.256, 1.278, 1.305, 1.323, 1.363, 1.376, 1.379, 1.391, 1.392, 1.404, 1.408, 1.413, 1.448, 1.458, 1.459, 1.476, 1.48, 1.485, 1.49, 1.495, 1.503, 1.522, 1.542, 1.545, 1.58, 1.653, 1.658, 1.702, 1.871, 1.883, 1.919, 1.924, 10, 10.282, 12.088, 2.002, 2.004, 2.118, 2.131, 2.151, 2.192, 2.236, 2.24, 2.247, 2.251, 2.27, 2.279, 2.284, 2.294, 2.306, 2.314, 2.321, 2.338, 2.358, 2.369, 2.386, 2.393, 2.426, 2.427, 2.429, 2.438, 2.441, 2.442, 2.504, 2.53, 2.544, 2.563, 2.57, 2.571, 2.588, 2.6, 2.601, 2.656, 2.659, 2.691, 2.707, 2.737, 2.742, 2.752, 2.789, 2.795, 2.819, 2.826, 2.827, 2.838, 2.869, 2.88, 3, 3.018, 3.028, 3.087, 3.15, 3.166, 3.172, 3.186, 3.244, 3.249, 3.266, 3.345, 3.414, 3.415, 3.472, 3.485, 3.558, 3.648, 3.741, 3.75, 3.797, 3.95, 3.98, 4.32, 4.462, 4.504, 4.514, 4.889, 4.947, 5.307, 5.547, 5.962, 6.027, 7.09, 9.972
绝缘套管颜色 土黄色, 红色, 绿色, 蓝色, 黄色, 黑色
检查插槽 否, 是

接触件特性

端子基材 铜 (Cu)
端子和接头类型 Hook Tongue, Ring Tongue, 多个螺钉
端子方向 偏移, 直式
底板材料镍
军用部件级别 I 级, II 级

机械附件

带导线绝缘带有

尺寸

Wire Size (AWG) 10, 12, 12 – 10, 14, 16, 16 – 14, 18, 20, 20 – 16, 22, 22 – 16, 24, 24 – 20, 26, 26 – 22, 26 – 24
Wire Size (mm²) .1 – .4, .1 – .41, .12 – .15, .12 – .24, .12 – .32, .12 – .4, .129 – .326, .2 – .24, .2 – .517, .2 – .518, .2 – .6, .205 – .4, .205 – .518, .25 – 1.6, .26 – 1.42, .26 – 1.65, .3 – .4, .3 – 1.3, .3 – 1.42, .3 – 1.65, .326 – 1.31, .5 – .6, .5 – 1.31, .6, .8 – .9, .9 – .96, 1.04 – 2, 1.04 – 2.62, 1.04 – 2.64, 1.25 – 1.4, 1.25 – 2, 1.3 – 2, 1.31 – 2.08, 2 – 2.15, 2.26 – 6.64, 2.62 – 6.64, 2.7 – 6.6, 3 – 6, 3.3 – 5.3, 3.31, 3.31 – 5.26, 5 – 6
线径 (CMA) 202 – 509, 202 – 810, 238 – 475, 304, 320 – 1290, 475, 509 – 3260, 754, 992 – 2800, 1186, 1900, 2050 – 5180, 2800, 4234, 5180 – 13100, 6654, 12066
螺钉直径 (mm) 2.032, 2.18, 2.36, 2.84, 3.02, 3.023, 3.25, 3.51, 3.68, 4.17, 4.34, 4.82, 4.83, 5, 5.003, 5.0038, 5.2, 5.25, 5.26, 5.58, 5.66, 6.3, 6.35, 6.73, 7.92, 8.3, 8.33, 9.53, 9.906, 9.91, 12.7, 13.02, 13.08, 16.66, 19.05
螺钉直径 (in) .08, .086, .093, .112, .119, .128, .138, .145, .164, .171, .19, .191, .197, .2047, .205, .207, .22, .223, .248, .25, .264489, .265, .312, .327, .328, .375, .39, .5, .515, .656, .75
舌厚 (mm) .46, .5, .64, .68, .686, .74, .77, .78, .787, .79, .84, .99, 1, 1.02, 1.07, 1.219, 1.22, 1.27
舌厚 (in) .018, .0197, .025, .027, .029, .03, .0305, .031, .033, .039, .0393, .04, .042, .048, .05
总长 (mm) 1.296, 13.33, 13.36, 14.96, 15.6, 15.67, 16.33, 16.41, 16.97, 16.99, 17.07, 17.4, 17.86, 17.9, 18.6, 18.64, 18.644, 18.7, 18.77, 18.8, 18.9, 18.92, 19.4, 19.43, 19.431, 19.86, 19.88, 20.1, 20.24, 20.65, 20.67, 20.7, 20.85, 21.2, 21.44, 21.62, 21.8, 21.819, 21.82, 21.92, 21.94, 22.25, 23, 23.01, 24.2, 24.206, 24.21, 24.308, 26.19, 26.54, 26.568, 26.57, 26.6, 26.72, 27.38, 27.4, 27.5, 27.51, 27.68, 28.39, 28.83, 28.956, 28.96, 29, 29.159, 29.16, 29.2, 29.59, 29.74, 29.77, 30.18, 30.2, 30.94, 32.44, 32.5, 32.51, 32.512, 32.84, 32.9, 32.92, 33.58, 33.6, 33.83, 34.4, 35.18, 35.36, 35.58, 35.9, 35.91, 35.916, 35.92, 35.96, 35.97, 36, 36.4, 37.744, 37.85, 38.35, 38.38, 40.48, 40.49, 55.36, 56.36, 56.4, 58.62
总长 (in) .051, .5248, .526, .589, .615, .617, .643, .646, .668, .6681, .6689, .669, .67, .672, .685, .703, .73, .731, .734, .736, .739, .74, .7402, .744, .745, .765, .782, .783, .792, .797, .8, .813, .814, .821, .833, .84, .844, .8441, .851, .859, .86, .863, .864, .876, .906, .91, .95, .953, .957, 1.03, 1.045, 1.046, 1.05, 1.052, 1.076, 1.078, 1.08, 1.083, 1.09, 1.12, 1.14, 1.148, 1.151, 1.165, 1.17, 1.171, 1.188, 1.1882, 1.19, 1.218, 1.2181, 1.277, 1.28, 1.292, 1.2929, 1.293, 1.296, 1.3, 1.32, 1.322, 1.33, 1.355, 1.39, 1.392, 1.41, 1.414, 1.42, 1.432, 1.486, 1.49, 1.51, 1.59, 1.594, 2.1795, 2.219, 2.22, 2.31
压线筒内径 (mm) 2.66, 3.886, 3.89 – 3.94, 5.97 – 6.05, 6.4, 6.43, 6.43 – 6.48, 6.43 – 6.68, 8
压线筒内径 (in) .105, .128, .153, .153 – .155, .153 – .165, .235 – .238, .252, .253, .253 – .255, .253 – .263, .28, .315
导线绝缘层直径（最大值） (mm) 1.397, 1.4, 2.032, 2.083, 2.54, 2.67, 2.79, 2.794, 3.18, 3.302, 3.56, 3.81, 4.318, 5.08, 5.588, 5.84, 6.35, 6.4, 7.62
导线绝缘层直径（最大值） (in) .055, .08, .082, .1, .105, .11, .125, .13, .14, .15, .17, .2, .22, .23, .25, .252, .3
电线绝缘直径 (mm) .66 – 1.4, .787 – 1.397, .813 – 2.083, .97 – 2.79, 1.02 – 2.54, 1.17 – 2.79, 1.27 – 2.032, 1.27 – 2.083, 1.27 – 2.67, 1.422 – 2.794, 1.6 – 3.302, 1.981 – 3.302, 2.03 – 3.18, 2.032 – 3.81, 2.413 – 5.08, 2.667 – 3.556, 2.67 – 3.81, 2.68 – 3.81, 2.921 – 4.318, 3.023 – 5.08, 3.8 – 6.4, 3.81 – 5.588, 3.81 – 5.842, 3.81 – 6.35, 4.32 – 7.62
电线绝缘直径 (in) .026 – .055, .031 – .055, .032 – .082, .038 – .11, .04 – .1, .046 – .11, .0499 – .1047, .05 – .08, .05 – .082, .05 – .105, .056 – .11, .063 – .13, .078 – .13, .08 – .125, .08 – .15, .095 – .2, .105 – .14, .105 – .15, .106 – .15, .1149 – .1696, .115 – .17, .119 – .2, .15 – .22, .15 – .23, .15 – .25, .15 – .252, .17 – .3

使用环境

工组温度范围 (°C) -40 – 105, 105, 150, 170, 288
工组温度范围 (°F) -40 – 221, 221, 302, 338, 550

操作/应用

重载 否, 是

行业标准

符合政府资质 否, 是

包装特性

封装方法 包装, 卷, 卷, 带上安装, 活块, 盒, 盒和纸箱, 磁带盘
封装数量 1, 100, 1000, 1500, 15000, 2000, 25, 2500, 3500, 4000, 50, 500, 5000, 50000

其他

注释 仅在绝缘中提供超大尺寸的膨胀。, 在胶带上提供，适用于自动端接。, 必须使用 22-18 或 22-16 PIDG（红色）工具压接。, 必须替换
