5174151-2

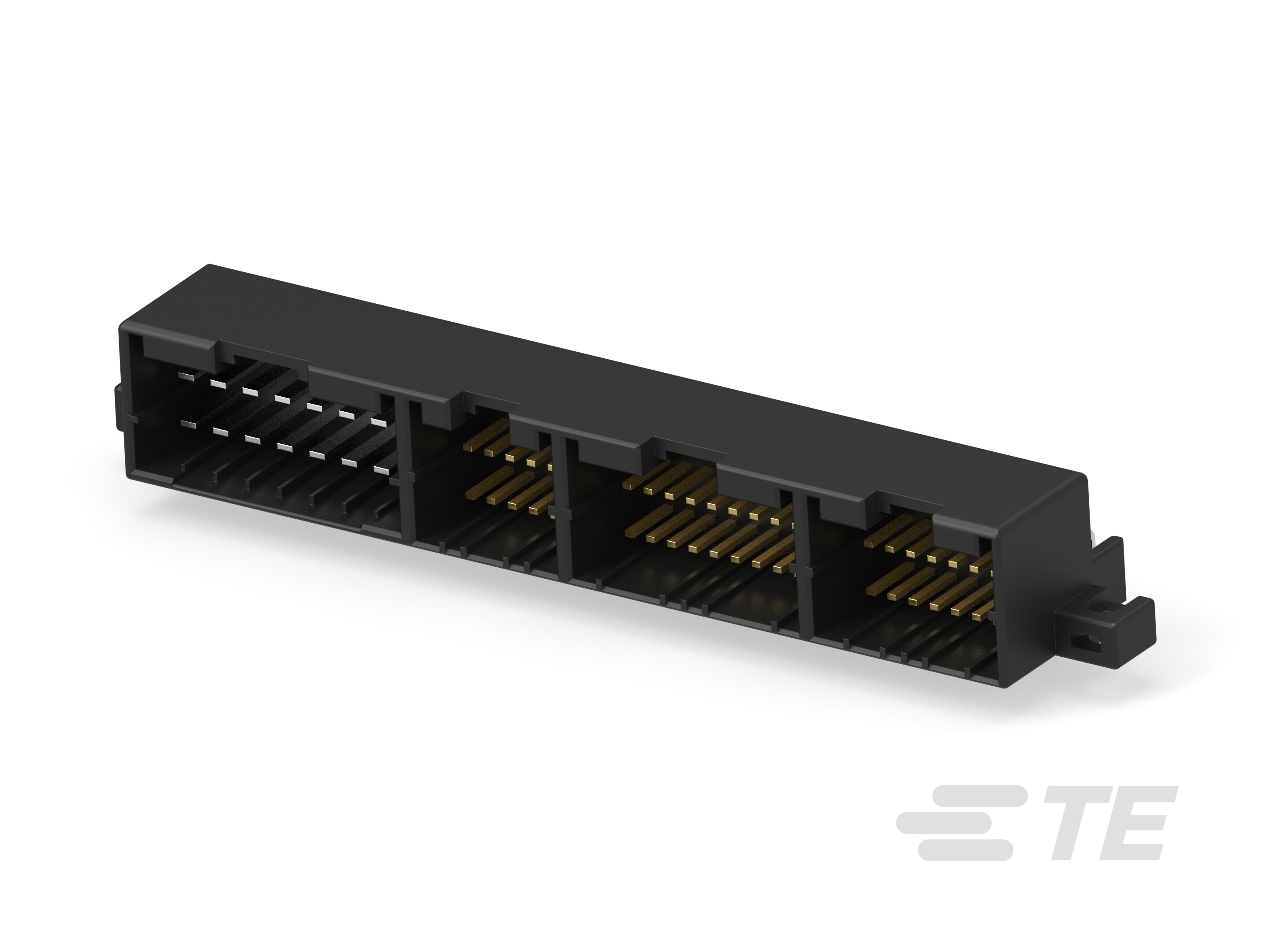

Horizontal, Wire-to-Board, 64 Position, 2 Rows, 2.5mm / 3.8mm [.098in / .149in] Centerline, Tin (Sn), Multilock Connector System
5174151-2
Horizontal, Wire-to-Board, 64 Position, 2 Rows, 2.5mm / 3.8mm [.098in / .149in] Centerline, Tin (Sn), Multilock Connector System
-
- AMP
- Multilock 连接器系统
- TE 内部编号 5174151-2
- TE 内部产品描述 040/070 MULTI I/O CONN 64PASSY
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : Signal
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5174151-2_D.pdf 3D
- 下载查看 ENG_CVM_CVM_5174151-2_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5174151-2_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_5174151-2_D.3d_stp.zip 英文版本
产品规格
- 产品规格 JPN_SS_108-5244_E3.pdf 日语
- JPN_SS_108-5244-1_E4.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 (mm): 1, 1.8
-
对接公端宽度 (in): .039, .07
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
连接器安装类型 : 板安装
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
包装特性
-
封装数量 : 20
其他
-
接口编号 : 174147
