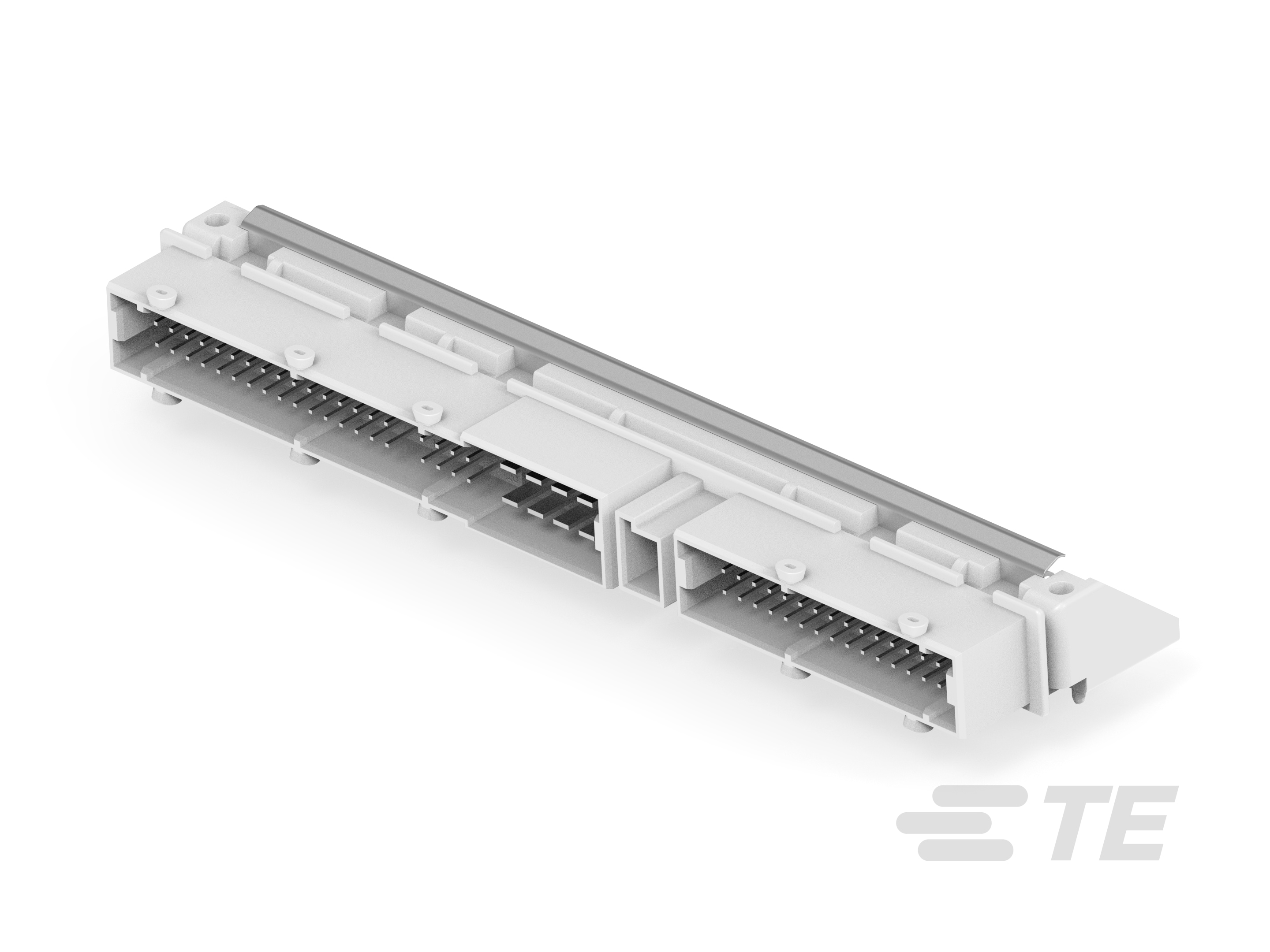

Name: 78pos hybrid MQS .63 header 90deg
Brand: MQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

节数 : 3
PCB 安装方向 : 水平
位数 : 80
行数 : 2

主体特性

连接器和键控代码 : F
主要产品颜色 : 土黄色

接触件特性

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

壳体特性

中心线（间距） (mm): 3 | 5
中心线（间距） (in): .118 | .196

尺寸

连接器长度 : 172.5 mm [ 6.791 in ]
PCB 的外形高度 : 17.6 mm [ .693 in ]
PCB 厚度（建议） : 1.6 mm [ .063 in ]
连接器宽度 : 42 mm [ 1.65 in ]

使用环境

工作温度（最大值） : 120 °C [ 248 °F ]
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

操作/应用

屏蔽 : 是
电路应用 : 电源和信号

行业标准

UL 阻燃性等级 : UL 94V-0

包装特性

封装方法 : Tray

其他

接口编号 : 114-18313-001

5-967224-7

Horizontal, Wire-to-Board, 80 Position, 2 Row, 3mm / 5mm [.118in / .196in] Centerline, Tin (Sn), Printed Circuit Board, Power & Signal, Natural

5-967224-7

Horizontal, Wire-to-Board, 80 Position, 2 Row, 3mm / 5mm [.118in / .196in] Centerline, Tin (Sn), Printed Circuit Board, Power & Signal, Natural

PCB 安装方向 : 水平

PCB 端接方法 : 通孔 - 焊接

可密封 : 否

中心线（间距） (mm): 3 | 5

中心线（间距） (in): .118 | .196

连接器系统 : 线到板

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

接头类型 : 全部带罩

混合板端连接器 : 是

连接器产品类型 : 连接器组件

可密封 : 否

连接器系统 : 线到板

连接器和端子端接到 : 印刷电路板

结构特性

节数 : 3

PCB 安装方向 : 水平

位数 : 80

行数 : 2

主体特性

连接器和键控代码 : F

主要产品颜色 : 土黄色

接触件特性

端子类型 : 公端

对接公端厚度 (mm): .63 | .8

对接公端厚度 (in): .025 | .031

对接公端宽度 (mm): .63 | 3

对接公端宽度 (in): .025 | .118

端子接触部电镀材料 : 锡 (Sn)

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

PCB 安装对准 : 带有

接合对准 : 带有

PCB 安装固定类型 : 板锁

安装孔 : 带有

PCB 安装固定 : 带有

接合固定类型 : 锁定接口

面板安装特性 : 不带

连接器安装类型 : 板安装

壳体特性

中心线（间距） (mm): 3 | 5

中心线（间距） (in): .118 | .196

尺寸

连接器长度 : 172.5 mm [ 6.791 in ]

PCB 的外形高度 : 17.6 mm [ .693 in ]

PCB 厚度（建议） : 1.6 mm [ .063 in ]

连接器宽度 : 42 mm [ 1.65 in ]

使用环境

工作温度（最大值） : 120 °C [ 248 °F ]

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

操作/应用

屏蔽 : 是

电路应用 : 电源和信号

行业标准

UL 阻燃性等级 : UL 94V-0

包装特性

封装方法 : Tray

其他

接口编号 : 114-18313-001

产品合规性
