IM42JR

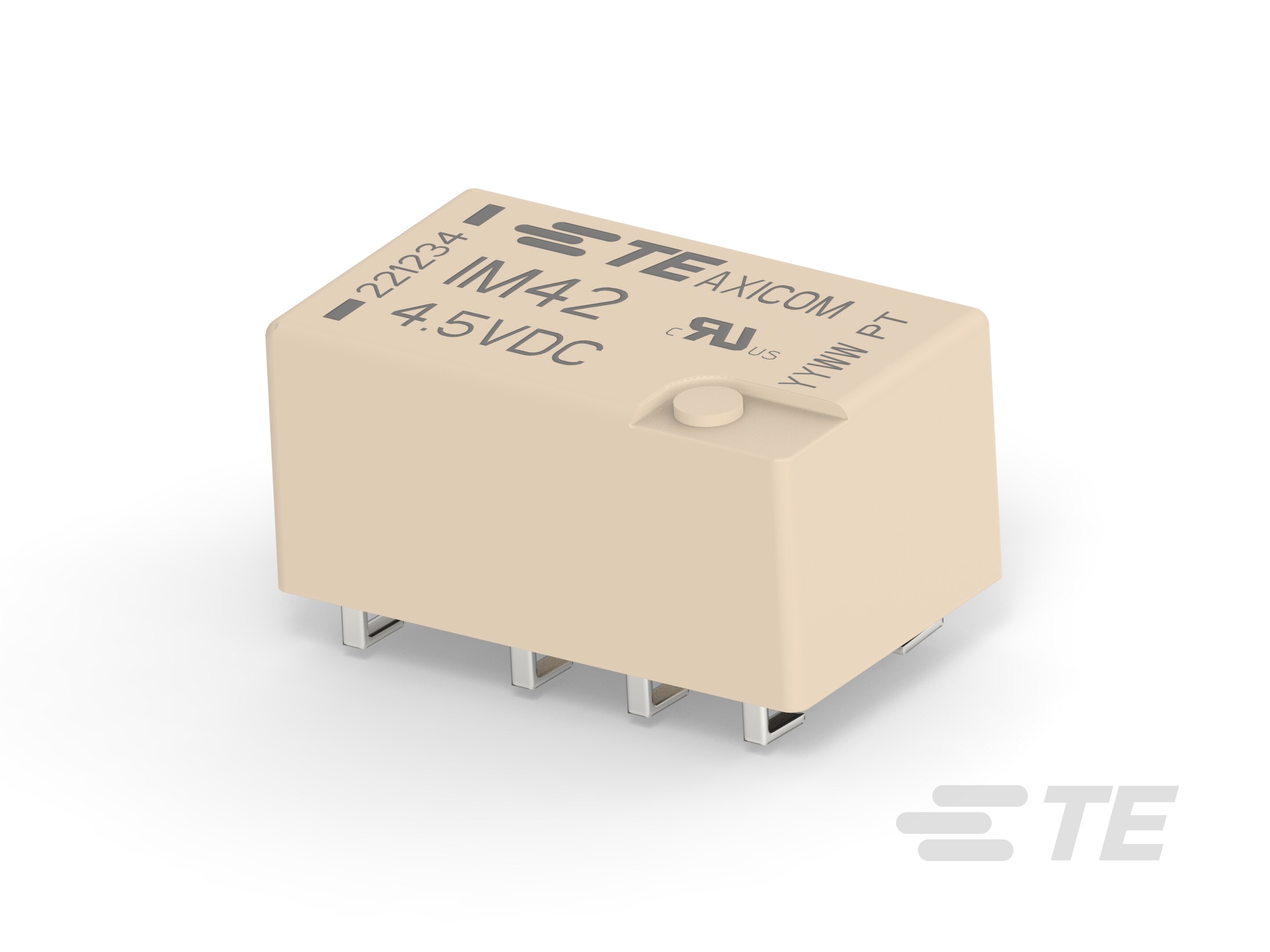

RF Relay, DC, Bistable, 1 Coil, 2 Form C DPDT-CO, 2 A Contact Rating, 4.5 VDC Coil Voltage, 250 VAC Contact Voltage, Axicom IM
IM42JR
RF Relay, DC, Bistable, 1 Coil, 2 Form C DPDT-CO, 2 A Contact Rating, 4.5 VDC Coil Voltage, 250 VAC Contact Voltage, Axicom IM
-
- Axicom
- Axicom IM
- TE 内部编号 5-1462037-7
- TE 内部产品描述 IM42JR=IM RELAY 100mW 4.5V BIS
- 所有 标准信号继电器 2 Form C，2 CO 端子 (74)
-
封装方法 : Reel
-
工组温度范围 (°C): -40 – 85
-
线圈功率额定值类 (W): .05 – .3
-
端子极数 : 2
-
产品高度 : 5.65 mm [ .222 in ]
文档
产品图纸
- IM2-J-Relay ENG_CD_1462037-3_A10_1462037-3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1462037-3_A.pdf 3D
- 3D_CVM_CVM_5-1462037-7_B5.pdf 3D
- 下载查看 ENG_CVM_CVM_1462037-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1462037-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1462037-3_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_5-1462037-7_B5.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-1462037-7_B5.3d_stp.zip 英文版本
- ENG_CVM_CVM_5-1462037-7_B5.2d_dxf.zip 英文版本
数据表/目录页
- Axicom Signal and High Frequency Relays (RF Switches) APPLICATION NOTE #2 ENG_CS_1-1773931-3-Axicom-AppNote2_718.pdf 英文版本
- IM_Datasheet ENG_DS_108-98001_4.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40047930_C1_8.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
继电器和接触器类型 : 射频继电器
结构特性
-
端子极数 : 2
-
端子特性 : 分叉/双触点, J 支脚
-
继电器选项 : 射频等级
-
端子排列方式 : 2 Form C DPDT-CO
电气特征
-
绝缘初始电阻 (MΩ): 1000000
-
端子和线圈间绝缘初始电介质 (Vrms): 1800
-
端子极限断开电流 (A): 2
-
端子极限连续电流 (A): 2
-
打开端子间绝缘初始电介质 (Vrms): 750
-
触点额定电流 (A): 2
-
端子开关负载（最小值） : .1mA @ .0001V
-
线圈功率额定值（直流） (W): .1
-
线圈电阻 (Ω): 203
-
端子电压额定值 (VDC): 220
-
端子极限关合电流 (A): 2
-
相邻端子间绝缘初始电介质 (Vrms): 1000
-
端子开关电压（最大值） (VDC): 220
-
电压驻波比（高频参数） : 1.49 @ 900Mhz, 1.06 @ 100MHz
-
端子电压额定值 (VAC): 250
-
端子开关电压（最大值） (VAC): 250
-
端子极限短时电流 (A): 2
-
线圈电压额定值 (VDC): 4.5
信号特征
-
隔离（高频参数） : -18.8dB @ 900MHz, -37dB @ 100MHz
-
插入损耗（高频参数） : -.33dB @ 900MHz, -.03dB @ 100MHz
主体特性
-
产品重量 : .75 g [ .026 oz ]
-
外壳类型 : 密封式
接触件特性
-
端子材料 : 钯钌+金
-
端子电镀材料 : 金
端接特性
-
干线端接和连接类型 : PCB SMT
-
线圈端接和连接类型 : PCB SMT
机械附件
-
产品安装类型 : 印刷电路板
尺寸
-
产品高度 : 5.65 mm [ .222 in ]
-
产品长度 : 10 mm [ .393 in ]
-
产品宽度 : 6 mm [ .236 in ]
使用环境
-
工组温度范围 (°C): -40 – 85
-
环境保护类别 : RTV
-
环境温度（最大值） : 85 °C [ 185 °F ]
操作/应用
-
焊接工艺 : 回流焊接
-
性能类型 : 标准
-
电流类型 : DC
-
线圈励磁系统 : 双稳态、1 个线圈
包装特性
-
封装方法 : Reel
其他
-
线圈功率额定值类 (W): .05 – .3
-
端子电流类 (A): 0 – 2
-
环境温度类 (°C): 70 – 85
-
长度类（机械） (mm): 0 – 10
-
高度类（机械） (mm): 0 – 6
-
宽度类（机械） (mm): 0 – 6
