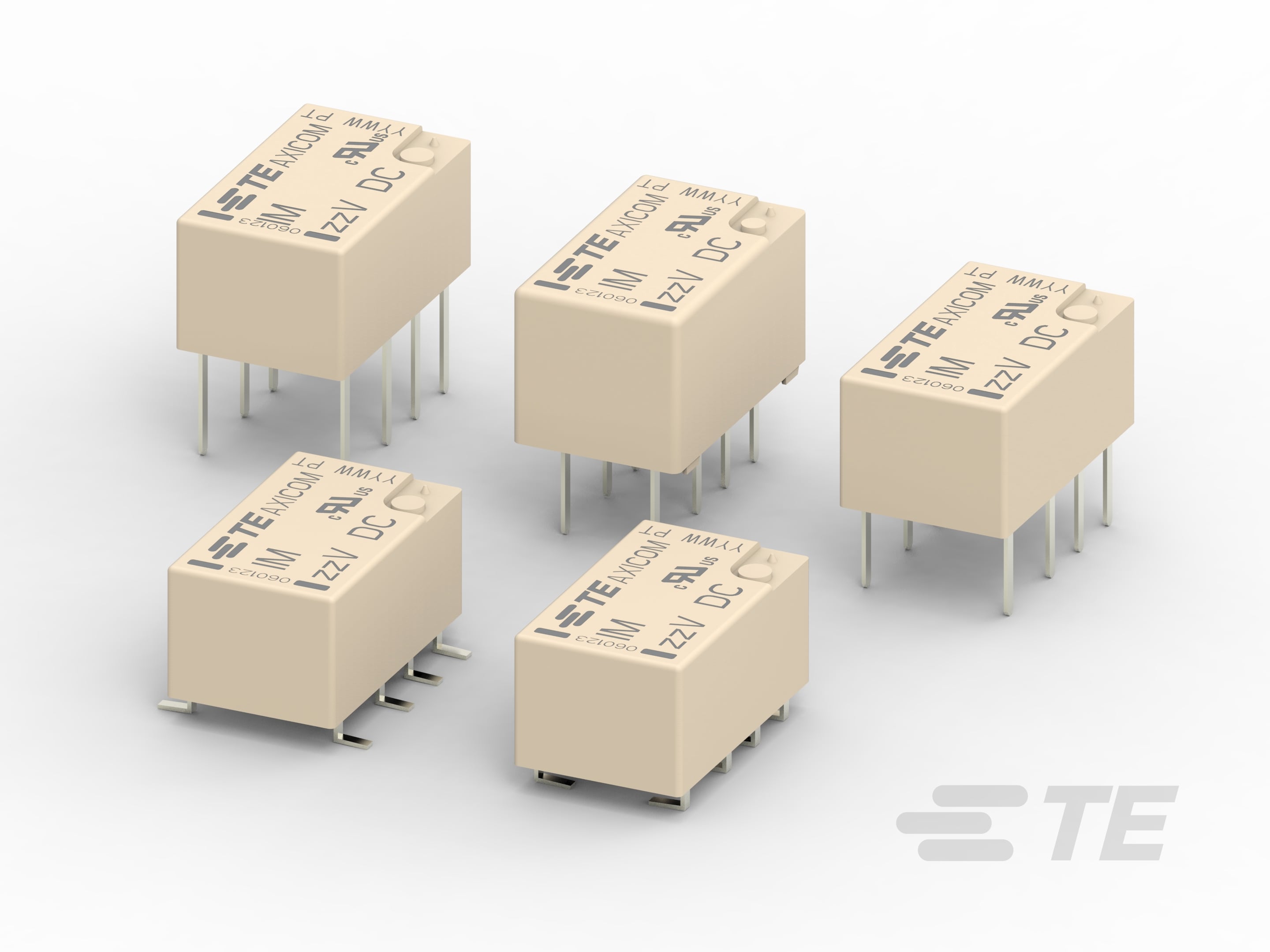

标准信号继电器 2 Form C，2 CO 端子

请查看产品文档或联系我们以了解最新的机构审批信息。

• 继电器和接触器类型  通用信号继电器

• 继电器选项  射频等级 | 电源开关

• 端子特性  J 支脚 | 分叉/双触点 | 单触点 | 鸥翼

• 线圈特性  包覆成型线圈 | 敏感版本 | 超高灵敏度版本

• 端子极数  2

• 端子排列方式  2 Form C DPDT-CO

• 线圈电阻 (Ω) 16 | 58 | 64 | 90 | 91 | 145 | 178 | 180 | 194 | 203 | 234 | 250 | 257 | 360 | 405 | 500 | 579 | 810 | 1029 | 1315 | 1440 | 2880 | 4120

• 相邻端子间绝缘初始电介质 (Vrms) 750 | 1000 | 1800

• 端子极限连续电流 (A) 2 | 5

• 电压驻波比（高频参数）  1.06db (100MHz) | 1.49db (900MHz)

• 端子开关负载（最小值）  .1mA @ .0001V

• 绝缘初始电阻 (MΩ) 1000000

• 打开端子间绝缘初始电介质 (Vrms) 750 | 1500

• 端子开关电压（最大值） (VAC) 250

• 端子开关电压（最大值） (VDC) 220

• 端子极限短时电流 (A) 2 | 5

• 端子极限断开电流 (A) 2 | 5

• 端子极限关合电流 (A) 2 | 5

• 触点额定电流 (A) 2 | 5

• 线圈电压额定值 (VDC) 1.5 | 2.4 | 3 | 4.5 | 5 | 6 | 9 | 12 | 24

• 端子电压额定值 (VAC) 250

• 端子电压额定值 (VDC) 220

• 线圈功率额定值（直流） (W) .05 | .1 | .11 | .14 | .2

• 端子和线圈间绝缘初始电介质 (Vrms) 1500 | 1800

• 插入损耗（高频参数）  -.03dB @ 100MHz | -.33dB @ 900MHz

• 隔离（高频参数）  -18.8dB @ 900MHz | -37dB @ 100MHz

• 产品重量  .75 g [ .026 oz ]

• 外壳类型  密封式

• 端子材料  AgNi | PdRu

• 端子电镀材料  金

• 干线端接和连接类型  PCB SMT | 焊针

• 线圈端接和连接类型  PCB SMT | 焊针

• 产品安装类型  板安装

• 产品宽度  6 mm [ .236 in ]

• 产品高度  5.65 mm [ .222 in ]

• 产品长度  10 mm [ .393 in ]

• 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

• 环境保护类别  RTV

• 环境温度（最大值）  85 °C [ 185 °F ]

• 性能类型  大电流 | 灵敏度 | 高介电性 | 高接触稳定性 | 高电流单端子

• 焊接工艺  支持回流焊 | 支持波峰焊接

• 电流类型  DC

• 线圈励磁系统  双稳态、1 个线圈 | 极化，单稳

• 封装方法  Reel | Tube

• 端子电流类 (A) >2 – ≤5 | ≤2

• 线圈功率额定值类 (W) >.15 – ≤.2 | ≤.15

• Height Class (Mechanical)  ≤7 mm [ ≤.276 in ]

• Length Class (Mechanical)  ≤11 mm [ ≤.433 in ]

• Width Class (Mechanical)  ≤7 mm [ ≤.276 in ]
