4-640621-5

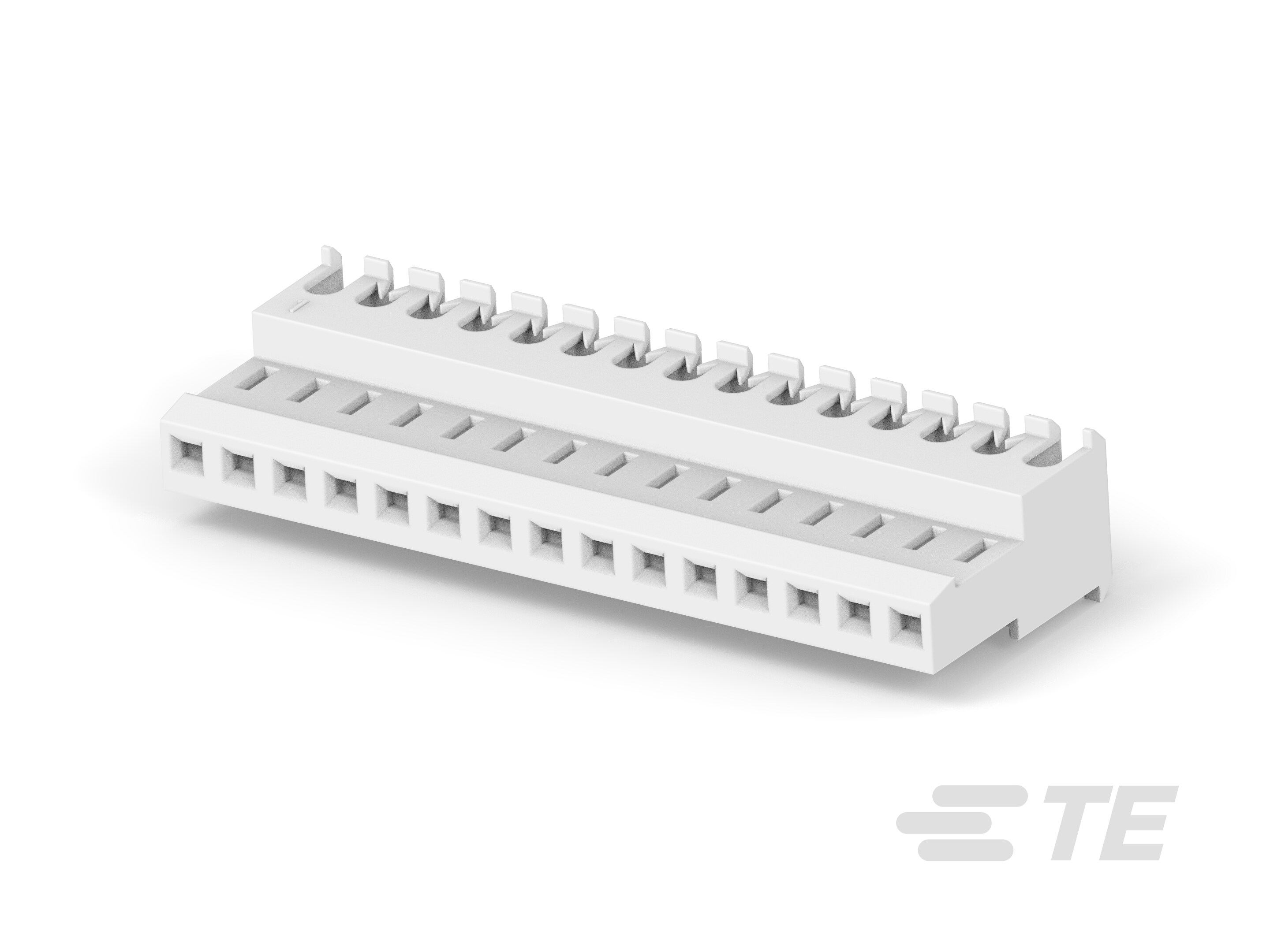

Connector Assembly, Receptacle, Mating Retention, Insulation Displacement (IDC), Wire-to-Board, Tin, Normal, MTA 100, Standard Rectangular Connectors
4-640621-5
Connector Assembly, Receptacle, Mating Retention, Insulation Displacement (IDC), Wire-to-Board, Tin, Normal, MTA 100, Standard Rectangular Connectors
-
- MTA 100
- TE 内部编号 4-640621-5
- TE 内部产品描述 15P MTA100 CONN ASSY F/T NATL
- 所有 MTA Receptacle: Nylon, Tin Plated, 2.54 mm (167)
-
封装方法 : 袋/盒
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
UL 阻燃性等级 : UL 94V-2
-
壳体颜色 : 土黄色
-
端子预装 : Yes
文档
产品图纸
- MTA-100 CONNECTOR ASSEMBLY, 24 AWG, STANDARD ENG_CD_640621_W.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_4-640621-5_R.pdf 3D
- 下载查看 ENG_CVM_CVM_4-640621-5_R.2d_dxf.zip 英文版本
- ENG_CVM_CVM_4-640621-5_R.3d_igs.zip 英文版本
- ENG_CVM_CVM_4-640621-5_R.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1019_L.pdf 英文版本
- 产品规格 ENG_SS_108-1050_L.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 线到板
-
与分离式电线类型兼容 : 绞线
-
连接器产品类型 : 连接器组件
-
插入力类型 : 正常
-
连接器和壳体类型 : 母端
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
端子预装 : Yes
-
腔数 : 15
-
位数 : 15
-
行数 : 1
电气特征
-
工作电压 (VAC): 250
接触件特性
-
壳体内的端子定位力 : 带有
-
导线端子端接区域电镀材料 : 锡
-
端子接触部电镀材料 : 锡
-
端子额定电流（最大值） (A): 5
-
端子类型 : 母端
-
端子底板材料 : 镍
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
-
接合固定类型 : 锁定斜坡
-
接合对准 : 不带
壳体特性
-
壳体颜色 : 土黄色
-
中心线（间距） : 2.54 mm [ .1 in ]
-
外壳材料 : 尼龙
尺寸
-
产品长度 : 38.1 mm [ 1.5 in ]
-
线径 (AWG): 24
-
线径 (mm²): .2
-
产品宽度 : 7.75 mm [ .305 in ]
-
连接器高度 : 13.21 mm [ .52 in ]
使用环境
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
-
屏蔽 : 否
行业标准
-
UL 阻燃性等级 : UL 94V-2
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : CSA, UL
-
UL 等级 : 获得认可
-
CSA 等级 : LR 7189
包装特性
-
封装方法 : 袋/盒
-
封装数量 : 250
