4-2834497-4

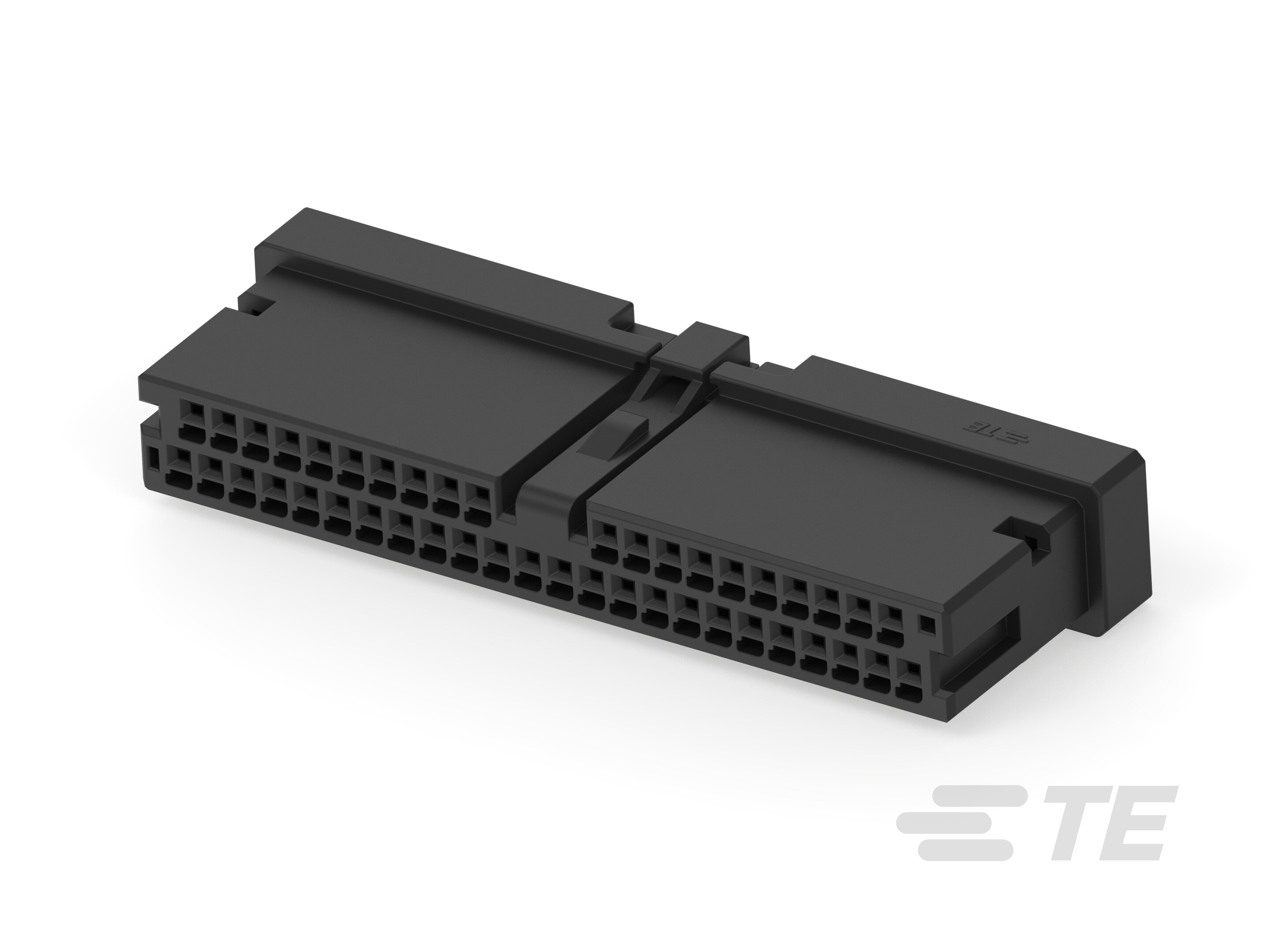

44 Position, Receptacle, Connector Assembly, Crimp, Wire-to-Board, 1.8 mm [.071 in] Centerline, 2 Row, Wire & Cable, Mini Dynamic Series
4-2834497-4
44 Position, Receptacle, Connector Assembly, Crimp, Wire-to-Board, 1.8 mm [.071 in] Centerline, 2 Row, Wire & Cable, Mini Dynamic Series
-
- Dynamic Series
- Mini Dynamic 系列
- TE 内部编号 4-2834497-4
- TE 内部产品描述 MINI DYNAMIC REC HSG ASSY 44P Y-KEY BLK
- 所有 母端护套组件 (15)
-
位数 : 44
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 连接器组件
-
接合固定 : 带有
-
线缆端接方法 : 压接
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_4-2834497-4_1.pdf 3D
- 下载查看 ENG_CVM_CVM_4-2834497-4_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_4-2834497-4_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_4-2834497-4_1.3d_stp.zip 英文版本
产品规格
- 应用规格 CHI_SS_114-137619_A.pdf
- ENG_SS_114-137527_A.pdf 英文版本
- ENG_SS_114-137526_A3.pdf 英文版本
- 产品规格 ENG_SS_108-137526_A2.pdf 英文版本
Product And Material Test Reports
- Mini Dynamic Test Report ENG_PMTR_501-137526_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 连接器组件
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 44
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 1.8 mm [ .071 in ]
尺寸
-
行间距 : 2.75 mm [ .11 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
