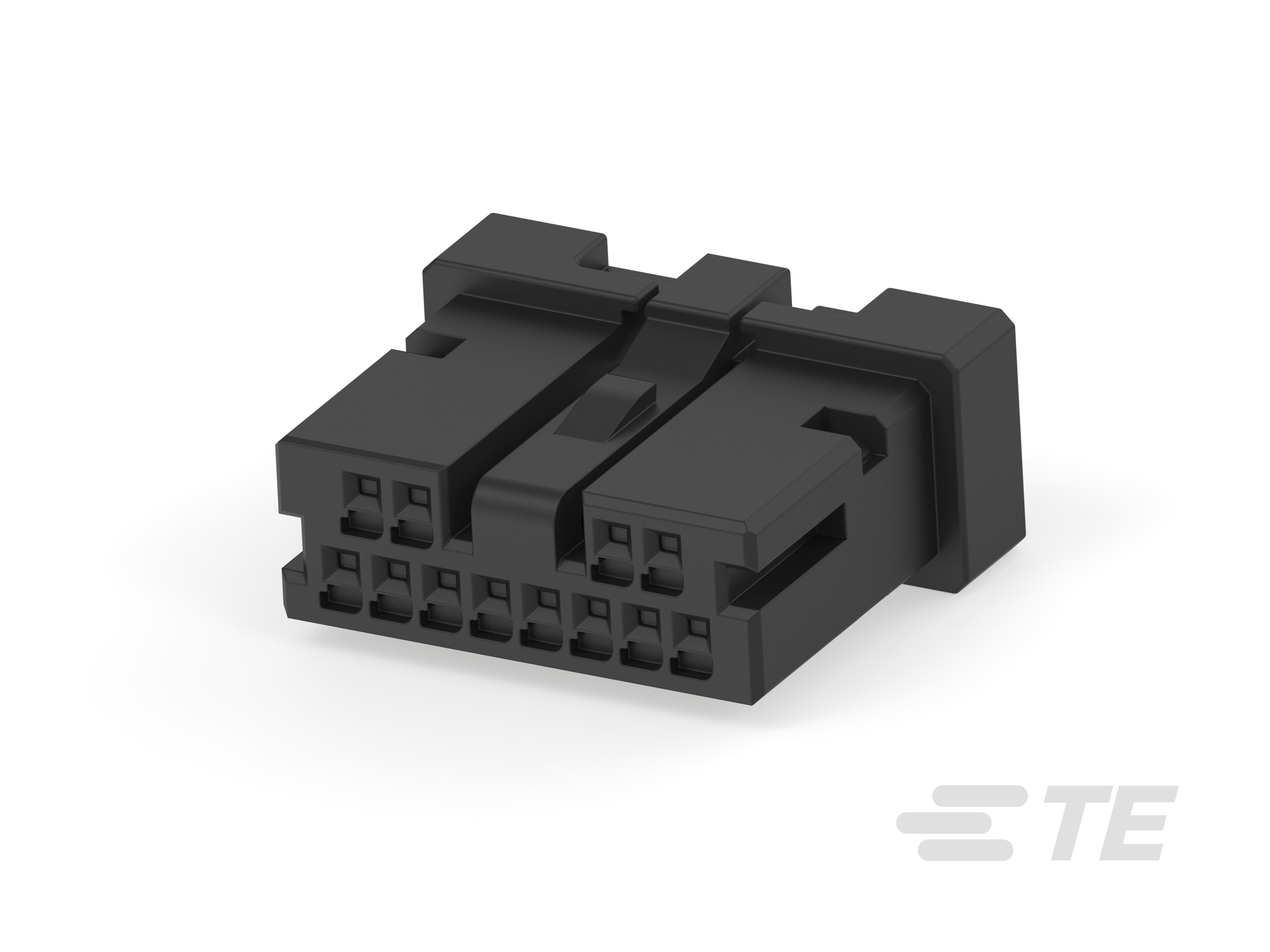

母端外壳组件

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器产品类型  连接器组件

• 连接器和壳体类型  母端

• 连接器系统  线到板

• 可密封  否

• 连接器和端子端接到  柔性印刷电路 (FPC), 电线和电缆

• 位数  12, 16, 20, 24, 28, 32, 36, 40, 44

• 行数  2

• 主要产品颜色  黑色

• 端子类型  母端

• 端子基材  铜合金

• 端子额定电流（最大值） (A) 3

• 线缆端接方法  压接

• 应力消除  不带

• 接合固定  不带, 带有

• 接合固定类型  锁定

• 连接器安装类型  电缆安装（自由悬挂）

• 外壳材料  PBT

• 中心线（间距）  1.8 mm [ .071 in ]

• 连接器长度 (mm) 19.3, 22.9, 30.1

• 连接器长度 (in) .75, .9, 1.18

• 连接器宽度  15.7 mm [ .61 in ]

• 连接器高度  8.35 mm [ .32 in ]

• 行间距  2.75 mm [ .11 in ]

• 工组温度范围  -40 – 125 °C [ -40 – 257 °F ]

• 电路应用  Signal

• 灼热丝额定值  根据 IEC 60335-1 版本 06/2001 为 GWT 750°C（无火焰）

• 封装方法  Box, Carton

• 封装数量  160, 180, 220
