产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

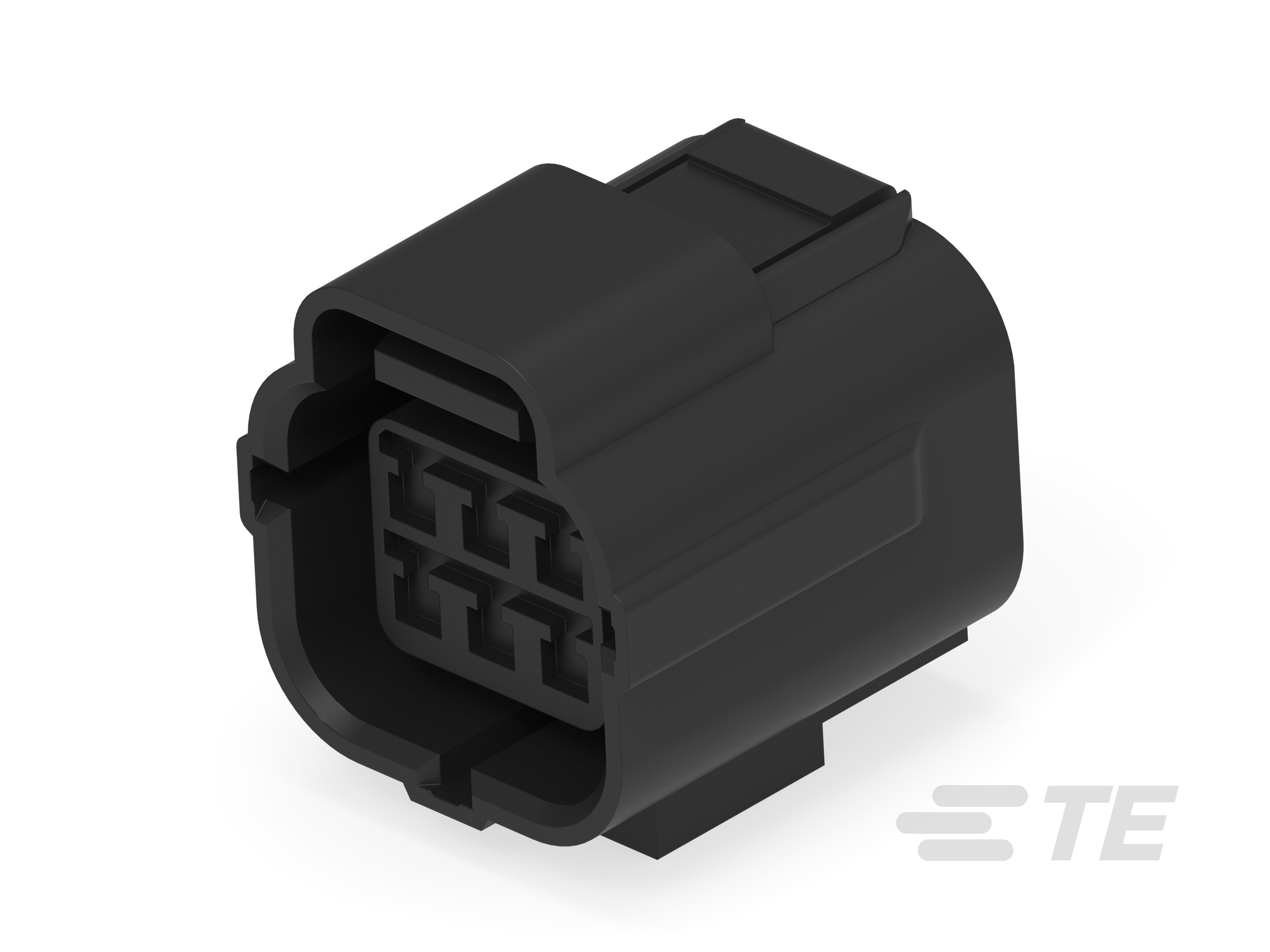

产品类型特性

  • 连接器形状 : 矩形

  • 连接器系统 : 线到线

  • 可密封 :

  • 混合型连接器 :

结构特性

  • 位数 : 6

  • 行数 : 3

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子大小 : 1.8mm

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化槽

  • 连接器安装类型 : 电缆安装(自由悬挂)

  • 端子位置保证 :

壳体特性

  • 外壳材料 : PBT GF

  • 中心线(间距) : 4.8 mm [ .189 in ]

尺寸

  • 行间距 : 5.6 mm [ .22 in ]

  • 产品长度 : 25.4 mm [ 1 in ]

  • 产品宽度 : 29.3 mm [ 1.154 in ]

  • 连接器高度 : 27.6 mm [ 1.087 in ]

使用环境

  • 工作温度(最大值) (°C): 70, 75, 80, 85, 90, 100, 105

  • 工作温度(最大值) (°F): 158, 167, 176, 185, 194, 212, 221

  • 工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]

行业标准

  • UL 阻燃性等级 : UL 94V-2

包装特性

  • 封装方法 : Bag

  • 封装数量 : 50

其他

  • 能够保证连接器位置 :
