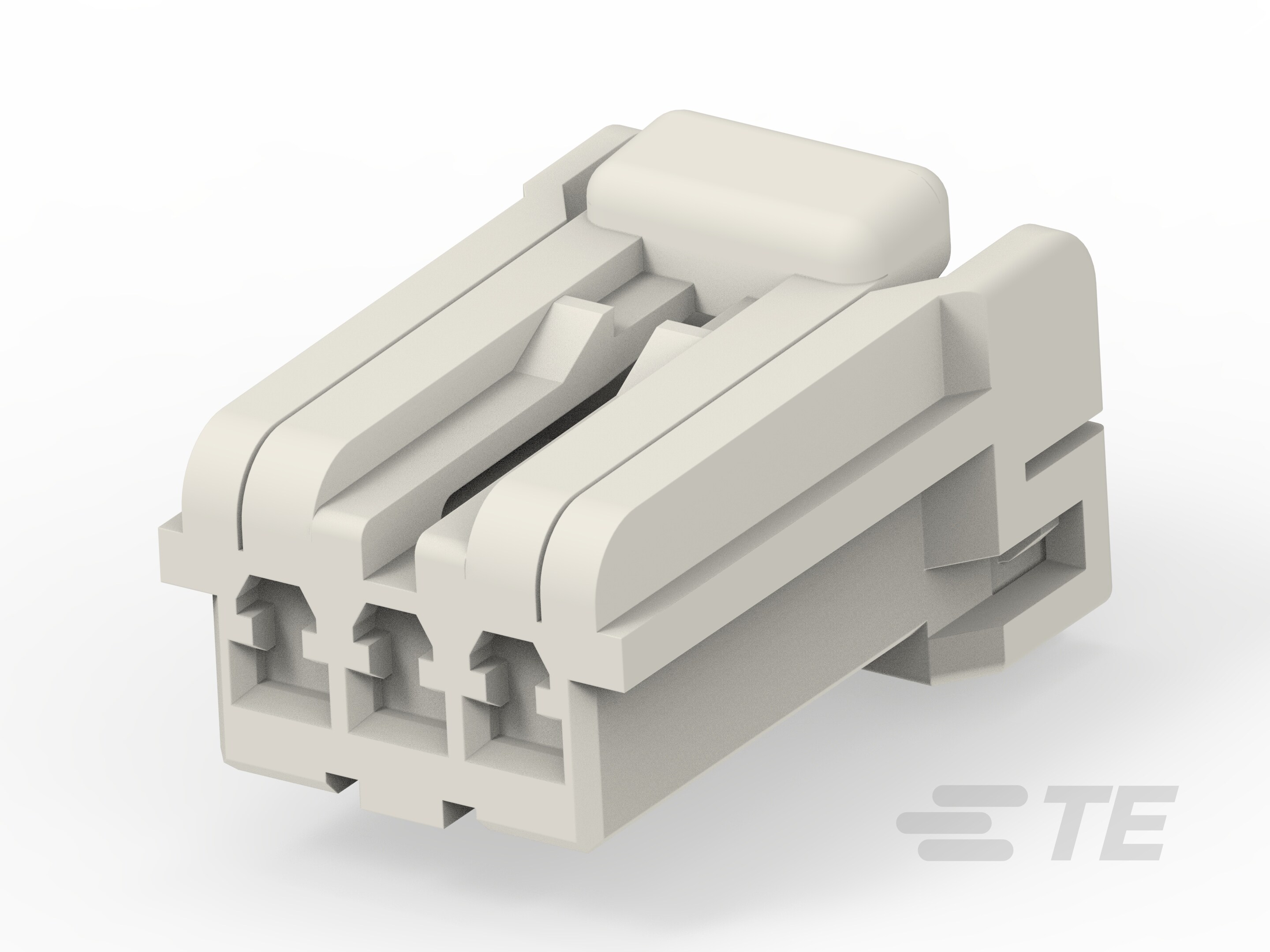

Wire-to-Wire, 3 Position, 3.5 mm [.138 in] Centerline, Natural, Signal, Cable Mount (Free-Hanging), Multilock Connector System
368500-1
Wire-to-Wire, 3 Position, 3.5 mm [.138 in] Centerline, Natural, Signal, Cable Mount (Free-Hanging), Multilock Connector System
-
- Multilock 连接器系统
- TE 内部编号 368500-1
- TE 内部产品描述 070 MLC PLUG HSG 3P
- 所有 MULTILOCK，连接器壳体 (393)
-
连接器系统 : 线到线
-
位数 : 3
-
中心线（间距） : 3.5 mm [ .138 in ]
-
可密封 : 否
-
对接公端宽度 : 1.8 mm [ .071 in ]
文档
产品图纸
- .070 MLC PLUG HSG 3POS 英文版本
- .070 MLC PLUG HSG 3POS C_368500_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_368500-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_368500-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_368500-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_368500-1_A.3d_stp.zip 英文版本
数据表/目录页
- MULTILOCK Connector System ENG_CS_1654355_MULTILOCK_0911.pdf 英文版本
产品规格
- 070 MLC Series ENG_SS_108-61520_A.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
连接器系统 : 线到线
-
可密封 : 否
-
混合型连接器 : 否
结构特性
-
位数 : 3
-
行数 : 1
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子大小 : 1.8mm
-
对接公端宽度 : 1.8 mm [ .071 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化, 极化
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
-
端子位置保证 : 否
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 3.5 mm [ .138 in ]
尺寸
-
产品长度 : 13.9 mm [ .547 in ]
-
产品宽度 : 15.9 mm [ .626 in ]
-
连接器高度 : 21.6 mm [ .85 in ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : Bag
-
封装数量 : 600
其他
-
能够保证连接器位置 : 否
