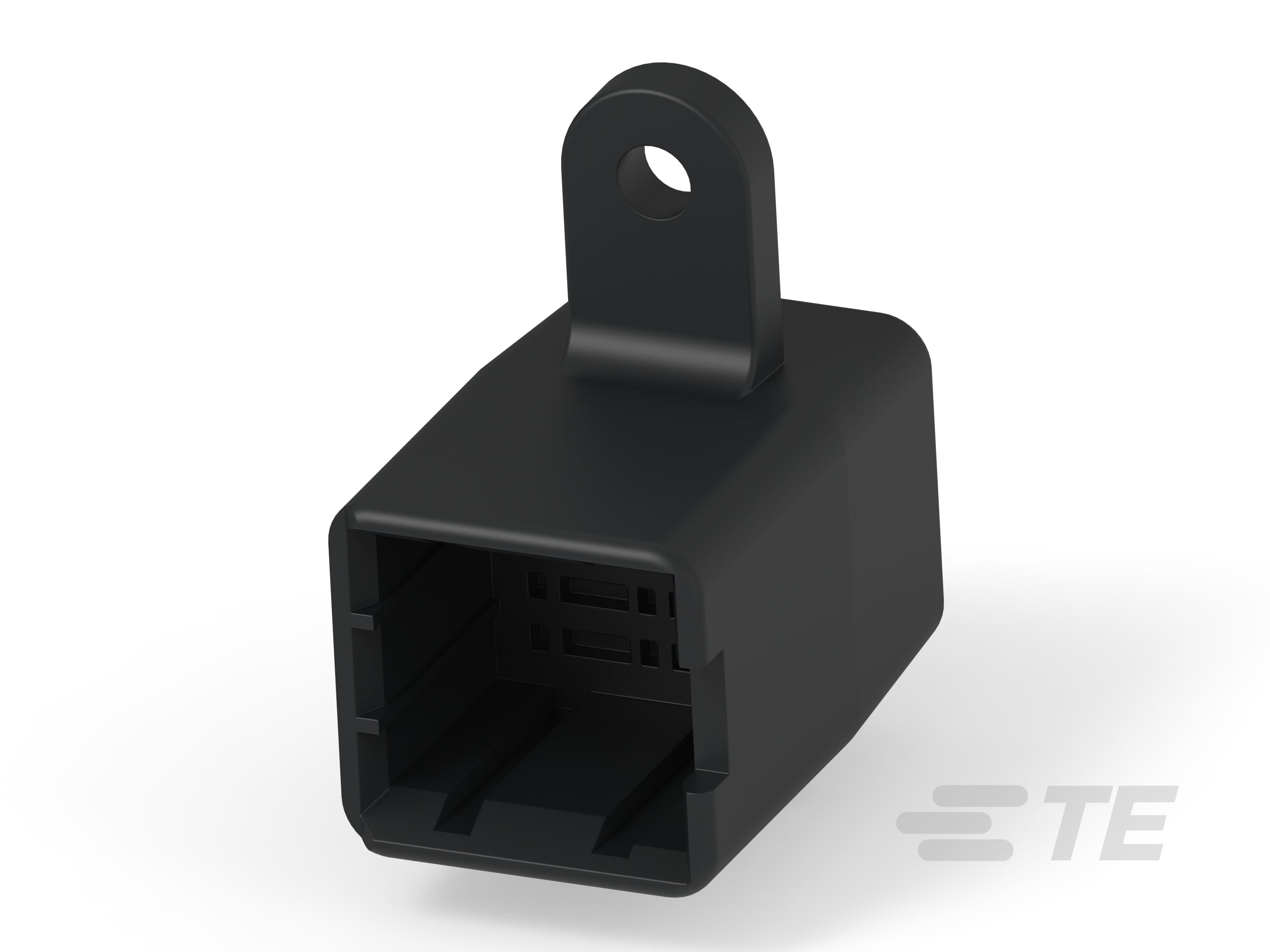

368191-2
8 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 2.5 mm [.098 in] Centerline, Black, Wire & Cable, Multilock Connector System
368191-2
8 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 2.5 mm [.098 in] Centerline, Black, Wire & Cable, Multilock Connector System
-
- Multilock 连接器系统
- TE 内部编号 368191-2
- TE 内部产品描述 040 MLC 8P CAP HSG(HMC)
- 所有 MULTILOCK，连接器壳体 (126)
-
连接器和壳体类型 : 公端子护套
-
位数 : 8
-
可密封 : 否
-
行数 : 2
-
能够保证连接器位置 : 否
文档
产品图纸
- 8POS. CAP HSG .040 SERIES MLC CONN.(HMC) 英文版本
- 8POS. CAP HSG .040 SERIES MLC CONN.(HMC) C_368191_O.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_368191-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_368191-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_368191-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_368191-2_B.3d_stp.zip 英文版本
数据表/目录页
- MULTILOCK Connector System ENG_CS_1654355_MULTILOCK_0911.pdf 英文版本
产品规格
- 040 MLC 8P ENG_SS_108-61506_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 8
-
行数 : 2
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 公端
-
端子大小 : 1mm
-
对接公端宽度 : 1 mm [ .04 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极性定位槽
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
连接器高度 : 27 mm [ 1.06 in ]
-
产品长度 : 34 mm [ 1.34 in ]
-
行间距 : 5.2 mm [ .205 in ]
-
产品宽度 : 17.5 mm [ .688 in ]
包装特性
-
封装数量 : 200
-
封装方法 : Bag
其他
-
能够保证连接器位置 : 否
