368135-1

有效

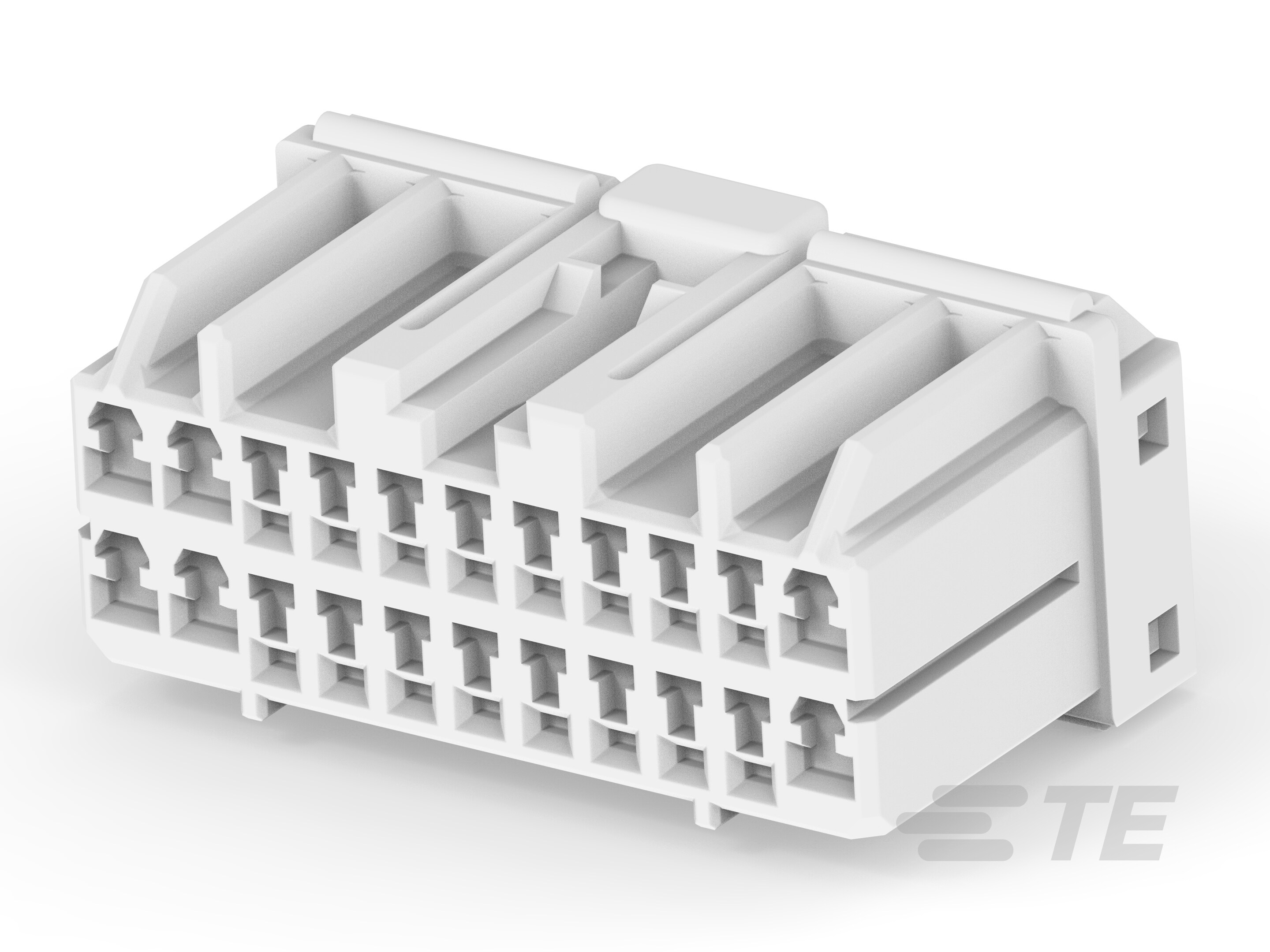

Multilock Connector System, Housing for female terminals, Row-to-Row Spacing = 5.2 (mm), Wire-to-Wire, 22 Position, Natural, Signal

040/070 HYB 22P PLUG HSG-368135-1

368135-1

有效

Multilock Connector System, Housing for female terminals, Row-to-Row Spacing = 5.2 (mm), Wire-to-Wire, 22 Position, Natural, Signal

- Multilock Connector System

TE 内部编号 368135-1
TE 内部产品描述 040/070 HYB 22P PLUG HSG
所有 MULTILOCK，连接器壳体 (576)

连接器种类 : 母端子外壳
对接公端宽度 (mm): 1, 1.8
对接公端宽度 (in): .039, .071
连接器系统 : 线到线
Number of Positions : 22
Sealable : 否

查看所有特性

索取样品
配套部件及工具

文档

产品图纸

040/070 HYB 22P PLUG HSG 040/070 HYB 22P PLUG HSG 英文版本
22P PLUG HOUSING, HYBRID I/O CONN. tif 英文版本

CAD 文件

3D PDF 3D_CVM_CVM_368135-1_B.pdf 3D
下载查看 ENG_CVM_CVM_368135-1_B.2d_dxf.zip 英文版本
ENG_CVM_CVM_368135-1_B.3d_igs.zip 英文版本
ENG_CVM_CVM_368135-1_B.3d_stp.zip 英文版本

数据表/目录页

MULTILOCK Connector System ENG_CS_1654355_MULTILOCK_0911.pdf 英文版本

产品规格

产品规格 ENG_SS_108-5280_F7.pdf 英文版本

特性

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

连接器种类 : 母端子外壳
行间距 : 5.2 mm [ .205 in ]
连接器系统 : 线到线
Sealable : 否
混合型连接器 : 是
应变消除 : 否

结构特性

Number of Positions : 22
行数 : 2

主体特性

颜色 : 自然
主体材料 : PBT GF

接触件特性

对接公端宽度 (mm): 1, 1.8
对接公端宽度 (in): .039, .071

机械附件

安装特性 : 不带
端子位置保证 : 否
极化 : 是

尺寸

宽度 : 28 mm [ 1.102 in ]
高度 : 21 mm [ 0.8268 in ]
长度 : 36.1 mm [ 1.421 in ]

使用环境

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

电路应用 : Signal

包装特性

封装方法 : 袋
封装数量 : 150

其他

能够保证连接器位置 : 否
