368134-1

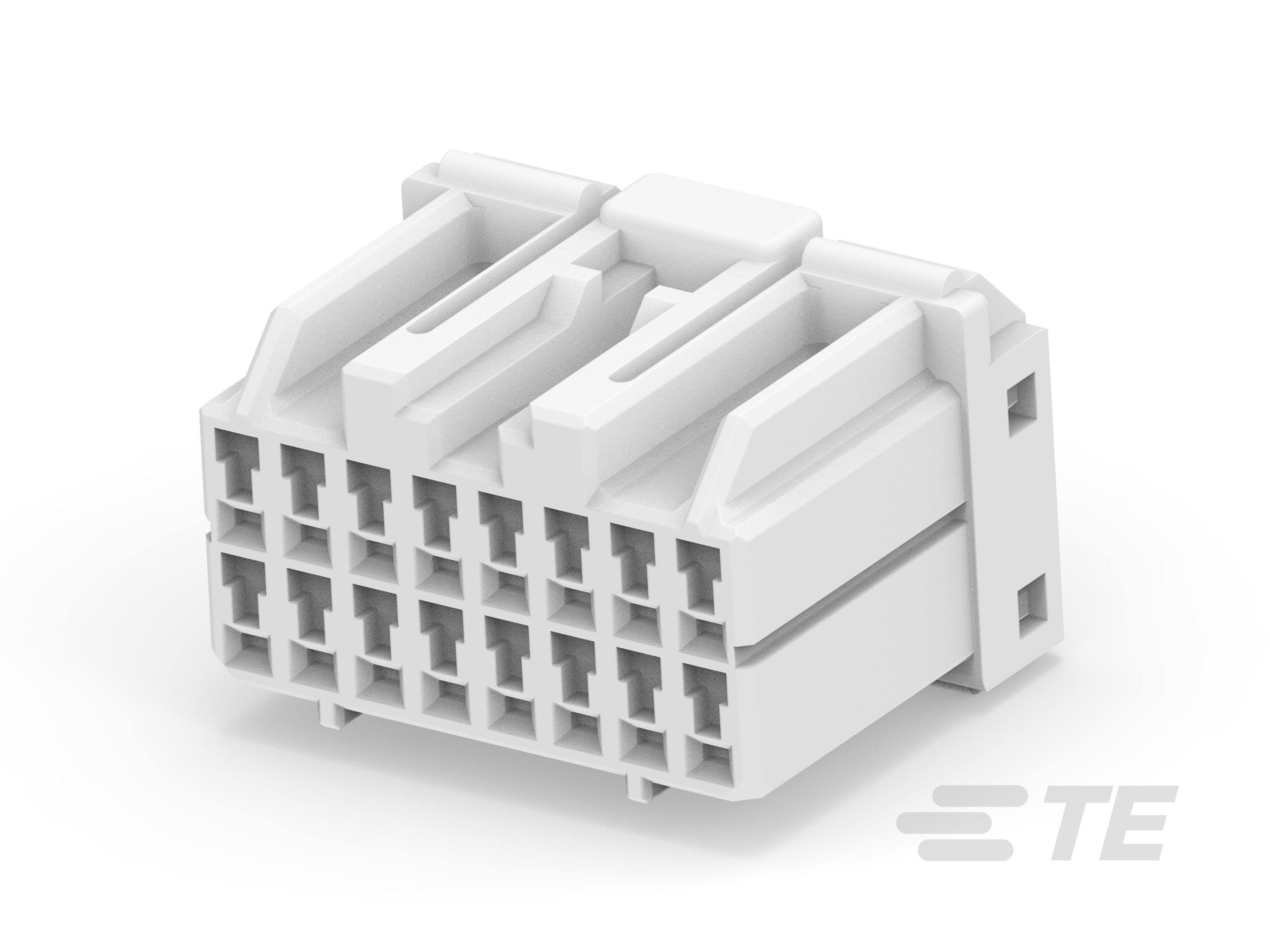

16 Position, Automotive Housing for Female Terminals, Wire-to-Board, 3 mm [.11 in] Centerline, Natural, Wire & Cable, Multilock Connector System
368134-1
16 Position, Automotive Housing for Female Terminals, Wire-to-Board, 3 mm [.11 in] Centerline, Natural, Wire & Cable, Multilock Connector System
-
- Multilock 连接器系统
- TE 内部编号 368134-1
- TE 内部产品描述 040/070 HYB 16P PLUG HSG NAT
- 所有 MULTILOCK，连接器壳体 (126)
-
连接器和壳体类型 : 母端子护套
-
位数 : 16
-
可密封 : 否
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
-
行数 : 2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_368134-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_368134-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_368134-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_368134-1_B.3d_stp.zip 英文版本
数据表/目录页
- MULTILOCK Connector System ENG_CS_1654355_MULTILOCK_0911.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-5280_F7.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 端子上
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 16
-
行数 : 2
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子大小 : 1mm
-
对接公端宽度 : 1 mm [ .04 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 3 mm [ .11 in ]
尺寸
-
连接器高度 : 30.4 mm [ 1.2 in ]
-
产品长度 : 25.6 mm [ 1.01 in ]
-
产品宽度 : 21 mm [ .83 in ]
-
行间距 : 5.2 mm [ .2 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : Bag
-
封装数量 : 250
其他
-
能够保证连接器位置 : 否
