353537-2

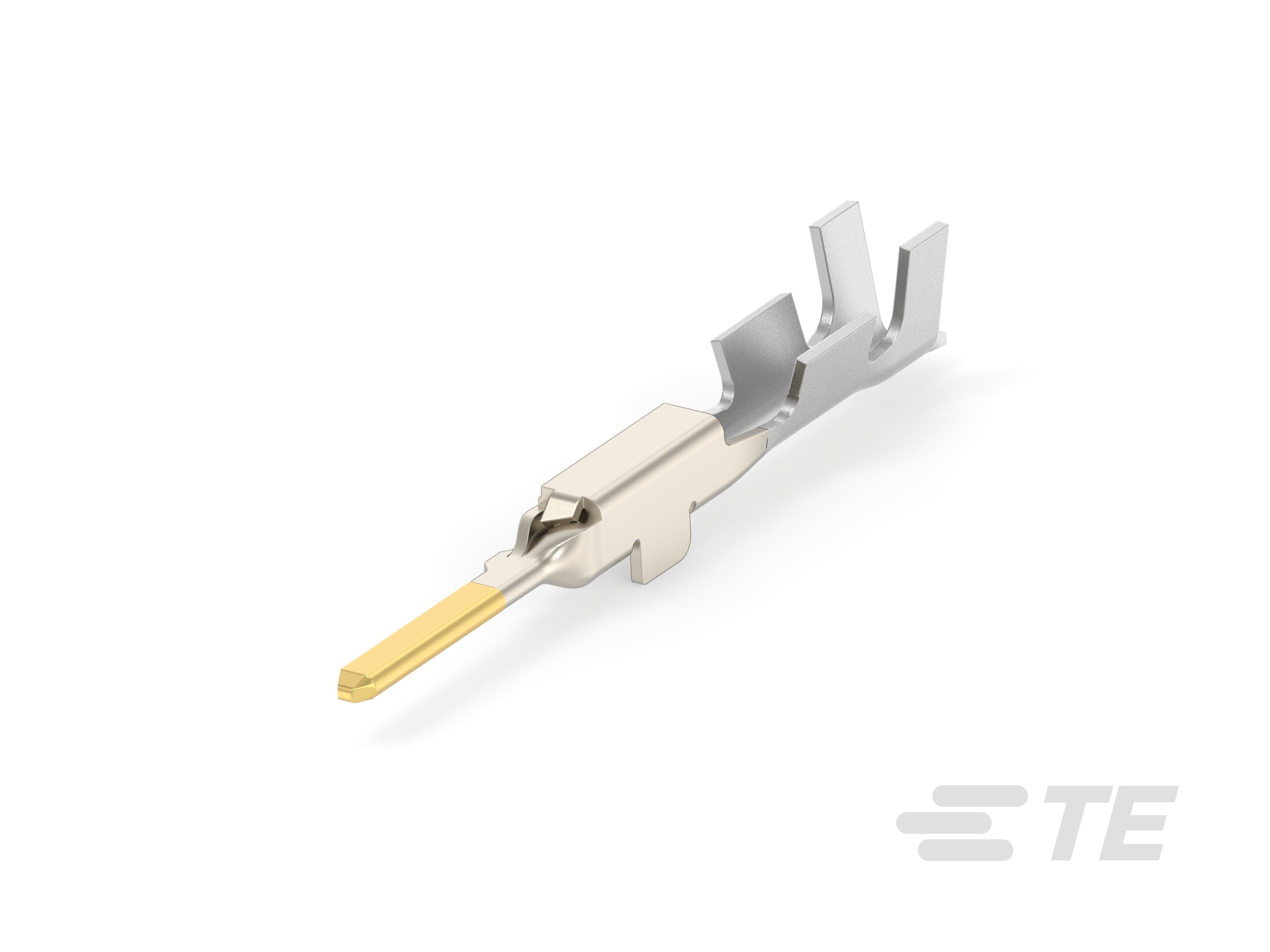

Tab Terminal, 22 – 20 AWG, .3 – .5 mm² Wire, 1 mm [.04 in] Tab Width, Gold (Au), .64 mm [.025 in] Tab Thickness, Unsealed, Multilock Connector System
353537-2
Tab Terminal, 22 – 20 AWG, .3 – .5 mm² Wire, 1 mm [.04 in] Tab Width, Gold (Au), .64 mm [.025 in] Tab Thickness, Unsealed, Multilock Connector System
-
- AMP
- Multilock 连接器系统
- TE 内部编号 353537-2
- TE 内部产品描述 040-3 UNSEALED CONT.TAB(S)GOLD
- 所有 MULTILOCK，母端和公端 (74)
-
端子类型 : 公端
-
线径 (AWG): 22 – 20
-
线径 (mm²): .3 – .5
-
对接公端宽度 : 1 mm [ .04 in ]
-
接触面电镀 : 金 (Au)
文档
产品图纸
- .040 III UNSEALED CONTACT, TAB (S) 日语
- .040 III UNSEALED CONTACT, TAB (S) JPN_CD_353537_A1_c-353537.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_353537-2_G.pdf 3D
- 下载查看 ENG_CVM_CVM_353537-2_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_353537-2_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_353537-2_G.3d_stp.zip 英文版本
数据表/目录页
- MULTILOCK Connector System ENG_CS_1654355_MULTILOCK_0911.pdf 英文版本
产品规格
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 1mm
-
压接类型 : F 型压接
-
端子类型 : 公端
-
对接公端宽度 : 1 mm [ .04 in ]
-
接触面电镀 : 金 (Au)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.4 – 1.7 mm [ .055 – .066 in ]
-
线径 (AWG): 22 – 20
-
线径 (mm²): .3 – .5
-
线径查找 (mm²): .3 | .4 | .5
-
线径查找 (AWG): 20 | 21 | 22
-
公端长度 : 23.8 mm [ .94 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
