343445-2

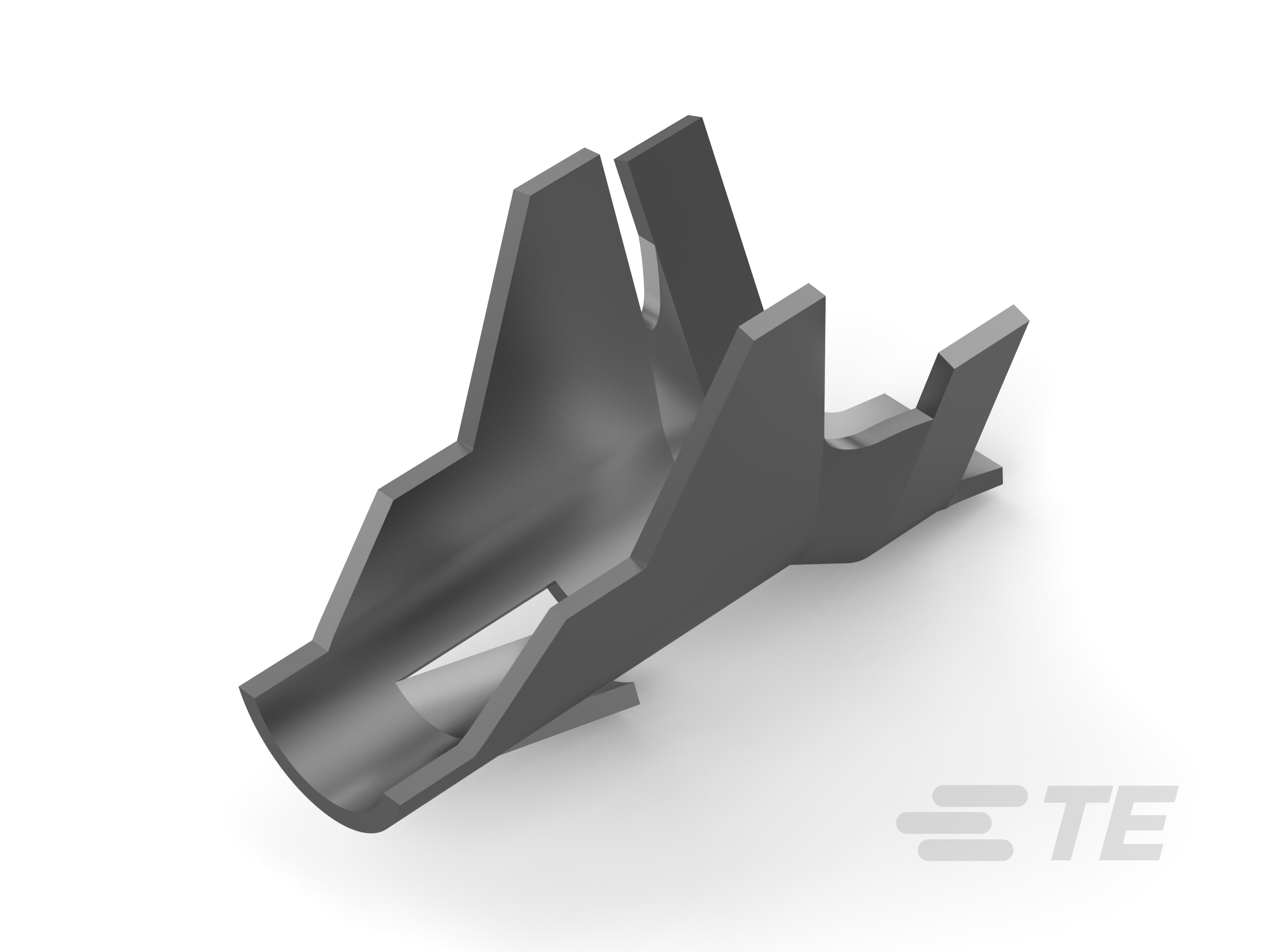

Receptacle, 2.4 mm [.094 in] PCB Hole, 14 – 18 AWG, .75 – 2 mm² Wire, Through Hole - Solder, Pre-Tin Plating, Reel, PCB Terminals
343445-2
Receptacle, 2.4 mm [.094 in] PCB Hole, 14 – 18 AWG, .75 – 2 mm² Wire, Through Hole - Solder, Pre-Tin Plating, Reel, PCB Terminals
-
- AMP-IN
- TE 内部编号 343445-2
- TE 内部产品描述 AMP-IN MINI (SPECIAL) 18.5-14 AWG
-
PCB 端子类型 : 母端
-
PCB 孔直径 : 2.4 mm [ .094 in ]
-
PCB 的外形高度 : 3.4 mm [ .135 in ]
-
兼容的绝缘直径（最大值） : 2.7 mm [ .106 in ]
-
兼容的绝缘直径范围 : 2.2 – 2.7 mm [ .086 – .106 in ]
文档
产品图纸
- AMP-IN-MINI (SPECIAL) ENG_CD_343445_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_343445-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_343445-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_343445-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_343445-2_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-3121_A.pdf 英文版本
- 产品规格 ENG_SS_108-1059_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电线绝缘支持固定类型 : 绝缘支撑
接触件特性
-
端子接合区域电镀材料厚度 : 2.5 µm [ 98.42 µin ]
-
压接类型 : F 型压接
-
PCB 端子类型 : 母端
-
端子电镀材料 : 预镀锡
-
端子尺寸 : 小型
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .2 mm [ .008 in ]
-
板下延伸 : 3.5 mm [ .137 in ]
-
PCB 孔直径 : 2.4 mm [ .094 in ]
-
PCB 的外形高度 : 3.4 mm [ .135 in ]
-
兼容的绝缘直径（最大值） : 2.7 mm [ .106 in ]
-
兼容的绝缘直径范围 : 2.2 – 2.7 mm [ .086 – .106 in ]
-
线径 (AWG): 14 – 18
-
线径 (mm²): .75 – 2
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
其他
-
线路 : AMP-In-Mini
