该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

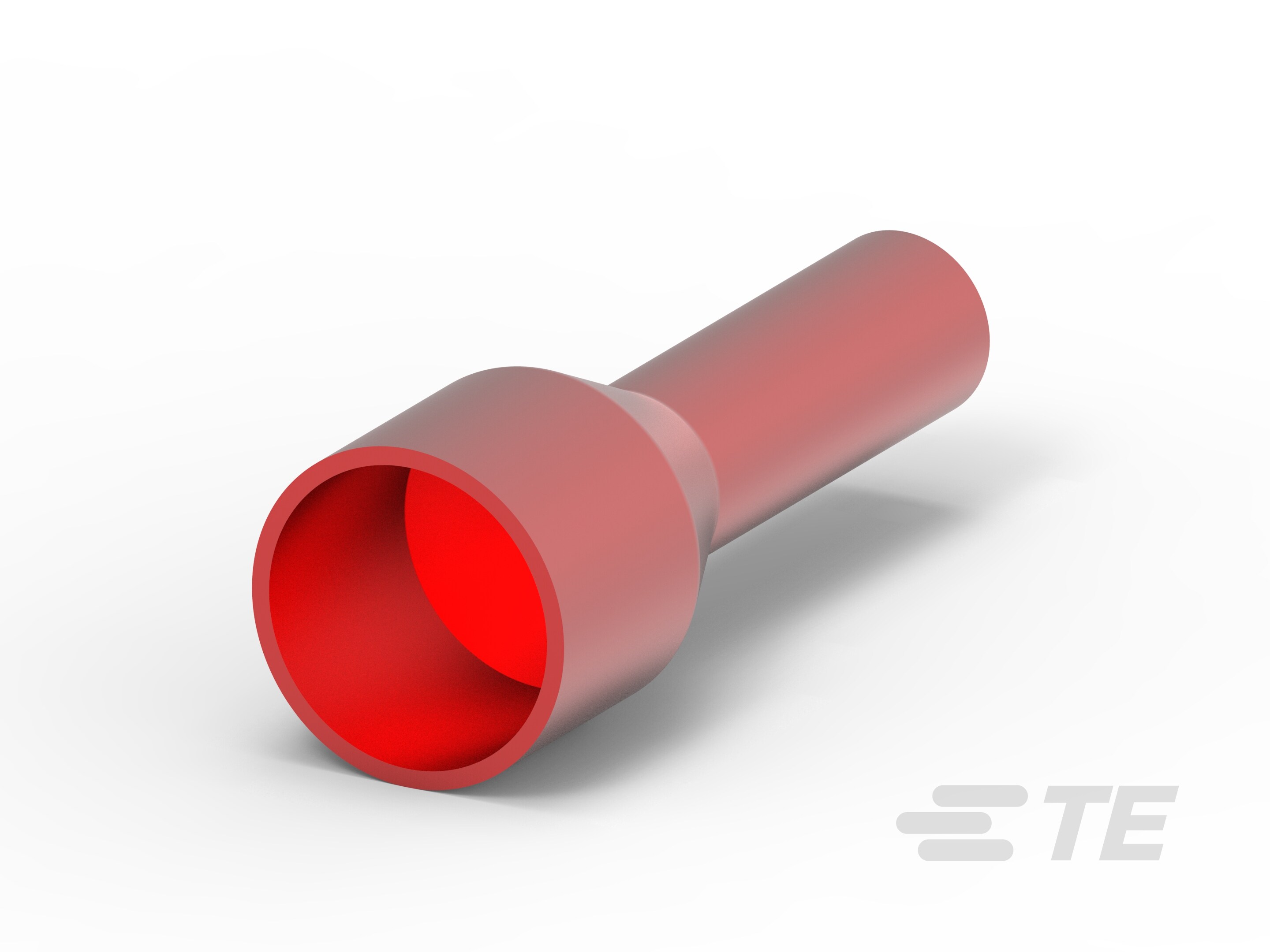

ADAPTER 12-10/22-18

327636 接头 查看 1
  • 327636 接头 查看 1
  • 327636 接头 查看 2
  • 327636 接头 查看 3
  • 327636 接头 查看 4
  • 327636 接头 查看 5

  • ADAPTER 12-10/22-18

  • 产品类型 : 接头附件

  • 端子和接头种类 : 接头

  • Wire Size (AWG): 22 – 18

  • Wire Size (mm²): .3 – .9

  • Sealable : 否

查看所有特性
更多 更少

文档

产品  描述

预绝缘 Diamond Grip 降压对接接头 查看全部 PIDG STEPDOWN BUTT SPLICES (7)

产品图纸

CAD 文件

使用说明书

机构认证

特性

产品  描述

预绝缘 Diamond Grip 降压对接接头 查看全部 PIDG STEPDOWN BUTT SPLICES (7)

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 接头附件

  • Sealable : 否

  • 附件类型 : 降压型适配器插针

  • 压线筒类型 : 闭式压线筒

  • Insulated : No

主体特性

  • 接头材料 : 铜

  • 颜色 : 红色

  • 电镀材料 : 锡

接触件特性

  • 端子和接头种类 : 接头

  • 端子电镀材料 : 锡

尺寸

  • Wire Size (AWG): 22 – 18

  • Wire Size (mm²): .3 – .9

  • 压线筒内径 : 2.972 mm [ .117 in ]

  • 电线尺寸 (CMA): 509 – 1900

  • 总长 : 14.783 mm [ .582 in ]

  • 压线筒内径（最小值） : 1.473 mm [ .059 in ]

  • 内径（已恢复） : 4.064 mm [ .16 in ]

  • 外径 : 5.461 mm [ .215 in ]

行业标准

  • 符合政府资质 : 否

包装特性

  • 封装方法 : 活块

  • 封装数量 : 500

其他

  • 军品类别 : 否

  • 注释 : 与标准 PIDG

产品合规性
