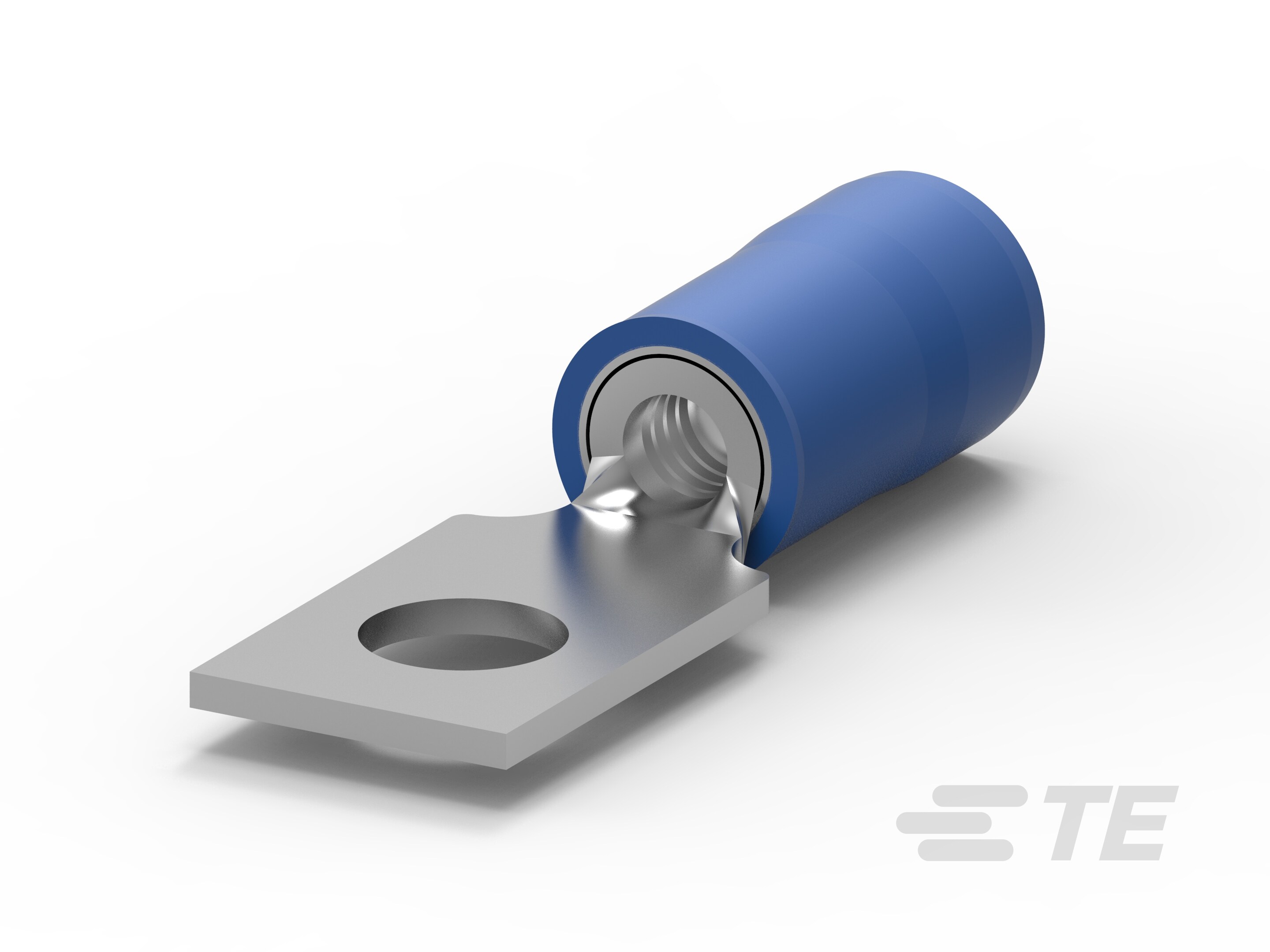

Rectangular Tongue Terminal, 16 – 14 AWG, #8 / M4 Stud Size, 4.17 mm [.164 in] Stud Diameter, Closed Barrel, Straight, Tin, Partially Insulated, PIDG
321283
Rectangular Tongue Terminal, 16 – 14 AWG, #8 / M4 Stud Size, 4.17 mm [.164 in] Stud Diameter, Closed Barrel, Straight, Tin, Partially Insulated, PIDG
-
- PIDG
- TE 内部编号 321283
- TE 内部产品描述 TERMINAL,PIDG RECT 16-14 8
- 所有 PIDG Rectangular Tongue Terminals (30)
-
封装方法 : Box
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
额定电压 (V): 300
-
产品重量 (g): 1.152
-
压线筒类型 : Closed
文档
产品图纸
- WIRE TERMINAL, P.I.D.G, RECTANGULAR TONGUE, WIRE SIZE: 16-14 AWG ENG_CD_321283_E1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_321283_E.pdf 3D
- 下载查看 ENG_CVM_CVM_321283_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_321283_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_321283_E.3d_stp.zip 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
电线绝缘支持固定类型 : 非绝缘支撑
-
可密封 : 否
-
螺钉尺寸 : M4,
结构特性
-
孔数 : 1
电气特征
-
额定电压 (V): 300
主体特性
-
产品重量 (g): 1.152
接触件特性
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
叉形端子类型 : 矩形舌端子
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 2.92 – 4.31 mm [ .115 – .17 in ]
-
产品长度 : 23.9 mm [ .939 in ]
-
舌厚 : .84 mm [ .033 in ]
-
线径 (AWG): 16 – 14
-
螺钉直径 : 4.17 mm [ .164 in ]
-
兼容的绝缘直径（最大值） : 4.32 mm [ .17 in ]
-
线径 (mm²): 1.25 – 2
-
线径 (CMA): 2050 – 5180
使用环境
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
绝缘选项 : 部分绝缘
操作/应用
-
与电线电镀材料兼容 : 锡
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装方法 : Box
-
封装数量 : 1000
