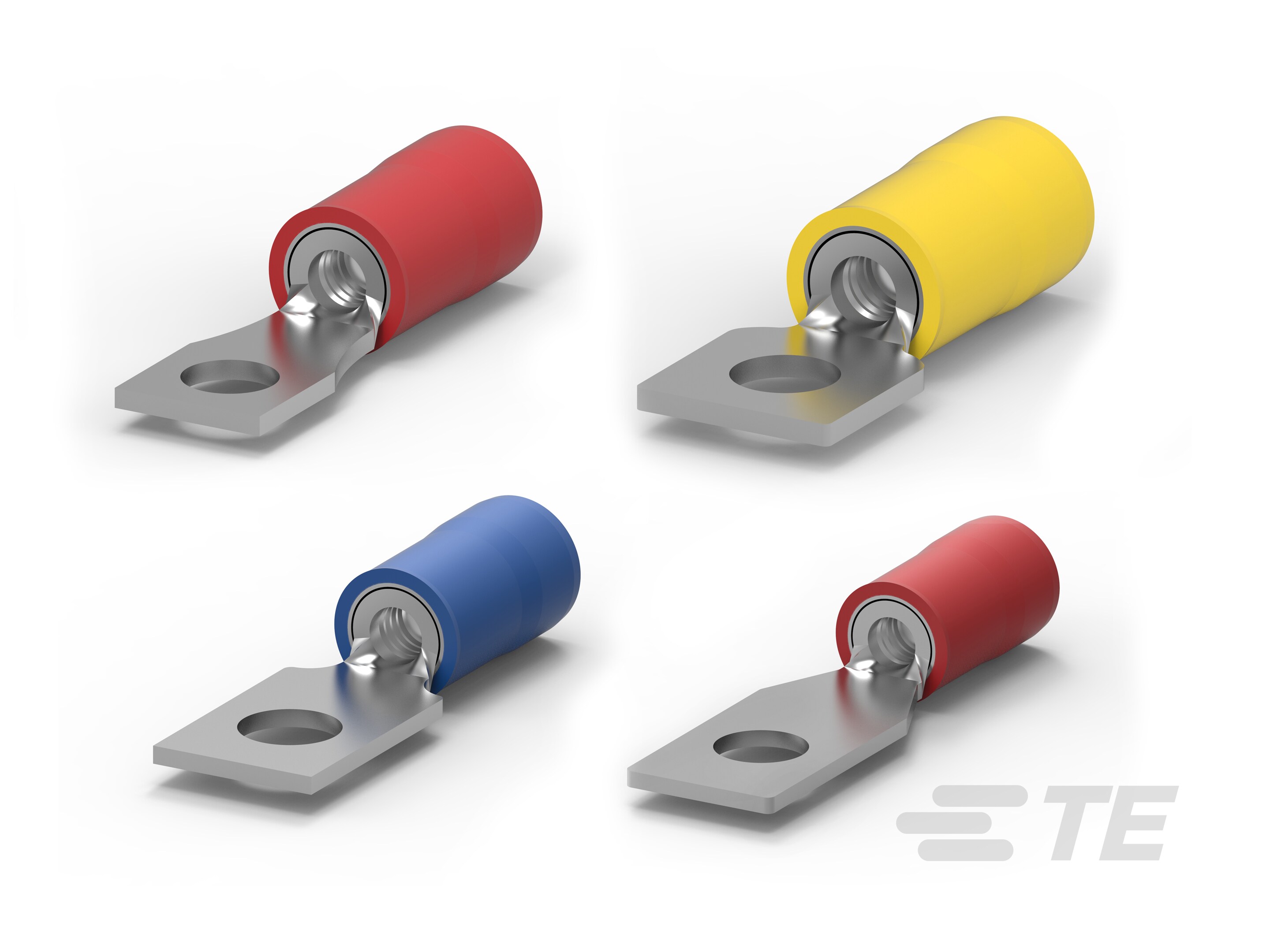

PIDG 矩形舌端子

PIDG

TE 系列编号 CAT-P592-R2456
TE 内部编号 CAT-P592-R2456

预绝缘 Diamond Grip 矩形舌端子

更多更少

端子和接头类型: Rectangular Tongue
压线筒类型: 闭式压线筒
端子角度: 直式
Sealable: 否
电镀材料: 铜, 锡

配套部件及工具

保存至清单

联系我们

配套部件及工具

电子版数据手册

产品	TE 系列/零件编号	文档	Wire Size	Wire Size	线径	螺钉尺寸	螺钉直径	舌厚	端子方向	总长	工组温度范围	支持种类	导线绝缘层直径（最大值）	电线绝缘直径	封装方法
TERMINAL,PIDG RECT 16-14 6	33173	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.51 mm	.84 mm	直式	21.74 mm	105 °C	非绝缘支撑, 非绝缘支撑	4.318 mm	2.921 – 4.318 mm	盒
TERMINAL,PIDG RECT 16-14 8	35279	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#8, M4	4.34 mm	.79 mm	直式	21.74 mm	105 °C	绝缘支撑	4.318 mm	2.921 – 4.318 mm	活块
PIDG RECT 22-16COMM 22-18MIL 5	2-327950-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.326 – 1.31 mm²	509 – 3260 CMA	#5, M3	8.12 mm	.79 mm	偏移	25.78 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
TERMINAL,PIDG RECT 16-14 5	2-327952-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#5, M3	3.35 mm	.79 mm	偏移	21.72 mm	105 °C	绝缘支撑	3.81 mm	2.67 – 3.81 mm	活块
PIDG RECT 22-16COMM 22-18MIL 6	2-327956-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.326 – 1.31 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	25.781 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
TERMINAL,PIDG RECT 12-10 6	2-327960-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	.79 mm	偏移	30.56 mm	105 °C	绝缘支撑	5.84 mm	3.81 – 5.842 mm	活块
PIDG RECT 22-16COMM 22-18MIL 2	325148	\u4EA7\u54C1\u56FE\u7EB8	22 – 16 AWG	.326 – 1.31 mm²	509 – 3260 CMA	#2, M2	2.36 mm	.79 mm	直式	18.47 mm	105 °C	绝缘支撑	3.18 mm	2.03 – 3.18 mm	活块
PIDG RECT 22-16COMM 22-18MIL 8	327944	\u4EA7\u54C1\u56FE\u7EB8	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#8, M4	4.34 mm	.79 mm	直式	28.17 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
TERMINAL,PIDG RECT 12-10 5	327954	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#5, M3	3.35 mm	.79 mm	直式	26.47 mm	105 °C	绝缘支撑	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG RECT 12-10 6	329697	\u4EA7\u54C1\u56FE\u7EB8	12 – 10 AWG	3 – 5.2 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	.79 mm	直式	27.56 mm	105 °C	绝缘支撑	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG RECT 12-10 8	327948	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#8, M4	4.34 mm	.79 mm	直式	32.54 mm	105 °C	绝缘支撑	5.84 mm	3.81 – 5.842 mm	活块
PIDG RECT 22-16COMM 22-18MIL 4	2-327968-1	\u4EA7\u54C1\u56FE\u7EB8	22 – 16 AWG	.326 – 1.31 mm²	509 – 3260 CMA	#4, M2.5	3.02 mm	.79 mm	直式	20.22 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
TERMINAL,PIDG RECT 16-14 8	2-327934-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#8, M4	4.34 mm	.79 mm	直式	34.52 mm	105 °C	绝缘支撑	3.81 mm	2.67 – 3.81 mm	活块
PIDG RECT 22-16COMM 22-18MIL 6	2-327938-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 16 AWG	.326 – 1.31 mm²	509 – 3260 CMA	#6, M3.5	3.68 mm	.79 mm	直式	28.17 mm	105 °C	绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
TERMINAL,PIDG RECT 16-14 8	2-327946-4	\u4EA7\u54C1\u56FE\u7EB8	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#8, M4	4.34 mm	.79 mm	直式	28.17 mm	170 °C	绝缘支撑	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG RECT 16-14 6	2-327958-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#6, M3.5	3.73 mm	.79 mm	直式	25.81 mm	105 °C	绝缘支撑	4.318 mm	2.921 – 4.318 mm	活块
TERMINAL,PIDG RECT 16-14 6	2-327958-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#6, M3.5	3.73 mm	.79 mm	直式	25.81 mm	105 °C	绝缘支撑	3.81 mm	2.67 – 3.81 mm	活块
TERMINAL,PIDG RECT 12-10 6	2-327960-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	.79 mm	直式	30.56 mm	105 °C	绝缘支撑	5.84 mm	3.81 – 5.842 mm	带上安装
TERMINAL,PIDG RECT 16-14 4	2-327964-4	\u4EA7\u54C1\u56FE\u7EB8	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#4, M2.5	3.02 mm	.79 mm	直式	25.78 mm	170 °C	绝缘支撑	3.81 mm	2.67 – 3.81 mm	活块
PIDG RECT 22-16COMM 22-18MIL 6	320629	\u4EA7\u54C1\u56FE\u7EB8	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.51 mm	.84 mm	直式	21.5 mm	-40 – 105 °C	非绝缘支撑, 非绝缘支撑	3.18 mm	2.03 – 3.18 mm	盒
TERMINAL,PIDG RECT 16-14 10	324603	\u4EA7\u54C1\u56FE\u7EB8	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#10	4.82 mm	.79 mm	直式	23.88 mm	105 °C	绝缘支撑	4.318 mm	2.921 – 4.318 mm	活块
TERMINAL,PIDG RECT 12-10 4	327966	\u4EA7\u54C1\u56FE\u7EB8	12 – 10 AWG	2.62 – 6.64 mm²	5180 – 13100 CMA	#4, M2.5	3.02 mm	.79 mm	直式	30.56 mm	105 °C	绝缘支撑	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG RECT 12-10 8	331268	\u4EA7\u54C1\u56FE\u7EB8	12 – 10 AWG	3 – 5.2 mm²	5180 – 13100 CMA	#8, M4	4.343 mm	.79 mm	直式	31.7 mm	105 °C	绝缘支撑	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG RECT 16-14 6	33172	\u4EA7\u54C1\u56FE\u7EB8	16 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#6, M3.5	3.68 mm	.79 mm	直式	21.74 mm	105 °C	非绝缘支撑, 非绝缘支撑	3.81 mm	2.67 – 3.81 mm	盒
PIDG RECT 22-16COMM 22-18MIL 6	33476	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.51 mm	.84 mm	直式	21.48 mm	105 °C	非绝缘支撑, 非绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
PIDG RECT 22-16COMM22-18MIL 10	320209	\u4EA7\u54C1\u56FE\u7EB8	22 – 16 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#10	4.82 mm	.84 mm	直式	22.7 mm	105 °C	非绝缘支撑, 非绝缘支撑	3.56 mm	2.667 – 3.556 mm	盒
TERMINAL,PIDG RECT 16-14 8	321283	\u4EA7\u54C1\u56FE\u7EB8	16 – 14 AWG	1.25 – 2 mm²	2050 – 5180 CMA	#8, M4	4.17 mm	.84 mm	直式	23.9 mm	-40 – 105 °C	非绝缘支撑, 非绝缘支撑	4.318 mm	2.921 – 4.318 mm	盒
PIDG RECT 22-16COMM 22-18MIL 4	327962	\u4EA7\u54C1\u56FE\u7EB8	22 – 16 AWG	.326 – 1.31 mm²	509 – 3260 CMA	#4, M2.5	3.02 mm	.79 mm	直式	25.78 mm	105 °C	绝缘支撑	5.84 mm	3.81 – 5.842 mm	活块
TERMINAL,PIDG RECT 12-10 6	34512	\u4EA7\u54C1\u56FE\u7EB8	12 – 10 AWG	3 – 6 mm²	5180 – 13100 CMA	#6, M3.5	3.68 mm	1.02 mm	直式	24.23 mm	105 °C	绝缘支撑	5.84 mm	3.81 – 5.842 mm	活块
PIDG RECT 22-16COMM 22-18MIL 6	8-33476-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 AWG	.3 – 1.42 mm²	509 – 3260 CMA	#6, M3.5	3.51 mm	.84 mm	直式	21.48 mm	105 °C	非绝缘支撑, 非绝缘支撑	3.56 mm	2.667 – 3.556 mm	活块
PIDG 16-14 RECT 8, TAPE	2-327946-5	\u4EA7\u54C1\u56FE\u7EB8	16 – 14 AWG	1.04 – 2.62 mm²	2050 – 5180 CMA	#8, M4	4.34 mm	.79 mm	直式	28.17 mm	170 °C	绝缘支撑	3.81 mm	2.67 – 3.81 mm	带上安装

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

螺钉尺寸 10,
压线筒类型 闭式压线筒
Sealable 否
Insulated Yes
线缆类型 常规导线
支持种类 绝缘支撑, 非绝缘支撑, 非绝缘支撑
形状描述 RING-046, RING-055
端子特性修剪

结构特性

孔数 1
端子角度直式

电气特征

电压（最大值） (V) 300

主体特性

电镀材料 铜, 锡
条纹颜色 红色, 蓝色
单件重量 (g) .663, .793, .797, .893, .895, .921, 1.003, 1.055, 1.152, 1.156, 1.164, 1.177, 1.178, 1.201, 1.354, 2.003, 2.213, 2.36, 2.431, 2.453, 2.489, 2.556, 2.56, 2.608, 2.666, 2.697
绝缘套管颜色 红色, 蓝色
检查插槽否

接触件特性

端子和接头类型 Rectangular Tongue
端子方向 偏移, 直式
军用部件级别 I 级, II 级

机械附件

带导线绝缘带有

尺寸

Wire Size (AWG) 12 – 10, 16, 16 – 14, 22, 22 – 16
Wire Size (mm²) .3 – 1.42, .326 – 1.31, 1.04 – 2.62, 1.25 – 2, 2.62 – 6.64, 3 – 5.2, 3 – 6
线径 (CMA) 509 – 3260, 2050 – 5180, 5180 – 13100
螺钉直径 (mm) 2.36, 3.02, 3.35, 3.51, 3.68, 3.73, 4.17, 4.34, 4.343, 4.82, 8.12
螺钉直径 (in) .093, .119, .132, .138, .145, .147, .164, .171, .19
舌厚 (mm) .79, .84, 1.02
舌厚 (in) .031, .033, .04
总长 (mm) 18.47, 19.1, 20.22, 21.48, 21.5, 21.72, 21.74, 22.7, 23.88, 23.9, 24.23, 25.78, 25.781, 25.81, 26.47, 27.56, 27.69, 28.17, 30.56, 31.7, 32.54, 34.52
总长 (in) .679, .727, .752, .796, .846, .855, .856, .86, .893, .939, .94, .954, 1.015, 1.016, 1.042, 1.085, 1.09, 1.109, 1.2032, 1.247, 1.281, 1.3591
导线绝缘层直径（最大值） (mm) 3.18, 3.56, 3.81, 4.318, 5.84
导线绝缘层直径（最大值） (in) .125, .14, .15, .17, .23
电线绝缘直径 (mm) 2.03 – 3.18, 2.667 – 3.556, 2.67 – 3.81, 2.921 – 4.318, 3.81 – 5.842
电线绝缘直径 (in) .08 – .125, .105 – .14, .105 – .15, .115 – .17, .15 – .23

使用环境

工组温度范围 (°C) -40 – 105, 105, 170
工组温度范围 (°F) -40 – 221, 221, 338

操作/应用

重载否

行业标准

符合政府资质 否, 是

包装特性

封装方法 带上安装, 活块, 盒
封装数量 100, 1000, 2500, 500, 5000

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

螺钉尺寸 10,
压线筒类型 闭式压线筒
Sealable 否
Insulated Yes
线缆类型 常规导线
支持种类 绝缘支撑, 非绝缘支撑, 非绝缘支撑
形状描述 RING-046, RING-055
端子特性修剪

结构特性

孔数 1
端子角度直式

电气特征

电压（最大值） (V) 300

主体特性

电镀材料 铜, 锡
条纹颜色 红色, 蓝色
单件重量 (g) .663, .793, .797, .893, .895, .921, 1.003, 1.055, 1.152, 1.156, 1.164, 1.177, 1.178, 1.201, 1.354, 2.003, 2.213, 2.36, 2.431, 2.453, 2.489, 2.556, 2.56, 2.608, 2.666, 2.697
绝缘套管颜色 红色, 蓝色
检查插槽否

接触件特性

端子和接头类型 Rectangular Tongue
端子方向 偏移, 直式
军用部件级别 I 级, II 级

机械附件

带导线绝缘带有

尺寸

Wire Size (AWG) 12 – 10, 16, 16 – 14, 22, 22 – 16
Wire Size (mm²) .3 – 1.42, .326 – 1.31, 1.04 – 2.62, 1.25 – 2, 2.62 – 6.64, 3 – 5.2, 3 – 6
线径 (CMA) 509 – 3260, 2050 – 5180, 5180 – 13100
螺钉直径 (mm) 2.36, 3.02, 3.35, 3.51, 3.68, 3.73, 4.17, 4.34, 4.343, 4.82, 8.12
螺钉直径 (in) .093, .119, .132, .138, .145, .147, .164, .171, .19
舌厚 (mm) .79, .84, 1.02
舌厚 (in) .031, .033, .04
总长 (mm) 18.47, 19.1, 20.22, 21.48, 21.5, 21.72, 21.74, 22.7, 23.88, 23.9, 24.23, 25.78, 25.781, 25.81, 26.47, 27.56, 27.69, 28.17, 30.56, 31.7, 32.54, 34.52
总长 (in) .679, .727, .752, .796, .846, .855, .856, .86, .893, .939, .94, .954, 1.015, 1.016, 1.042, 1.085, 1.09, 1.109, 1.2032, 1.247, 1.281, 1.3591
导线绝缘层直径（最大值） (mm) 3.18, 3.56, 3.81, 4.318, 5.84
导线绝缘层直径（最大值） (in) .125, .14, .15, .17, .23
电线绝缘直径 (mm) 2.03 – 3.18, 2.667 – 3.556, 2.67 – 3.81, 2.921 – 4.318, 3.81 – 5.842
电线绝缘直径 (in) .08 – .125, .105 – .14, .105 – .15, .115 – .17, .15 – .23

使用环境

工组温度范围 (°C) -40 – 105, 105, 170
工组温度范围 (°F) -40 – 221, 221, 338

操作/应用

重载否

行业标准

符合政府资质 否, 是

包装特性

封装方法 带上安装, 活块, 盒
封装数量 100, 1000, 2500, 500, 5000

PIDG 矩形舌端子

PIDG 矩形舌端子

端子和接头类型: Rectangular Tongue

压线筒类型: 闭式压线筒

端子角度: 直式

Sealable: 否

电镀材料: 铜, 锡

特性

相关资料

特性

产品类型特性

螺钉尺寸 10,

压线筒类型 闭式压线筒

Sealable 否

Insulated Yes

线缆类型 常规导线

支持种类 绝缘支撑, 非绝缘支撑, 非绝缘支撑

形状描述 RING-046, RING-055

端子特性 修剪

结构特性

孔数 1

端子角度 直式

电气特征

电压（最大值） (V) 300

主体特性

电镀材料 铜, 锡

条纹颜色 红色, 蓝色

单件重量 (g) .663, .793, .797, .893, .895, .921, 1.003, 1.055, 1.152, 1.156, 1.164, 1.177, 1.178, 1.201, 1.354, 2.003, 2.213, 2.36, 2.431, 2.453, 2.489, 2.556, 2.56, 2.608, 2.666, 2.697

绝缘套管颜色 红色, 蓝色

检查插槽 否

接触件特性

端子和接头类型 Rectangular Tongue

端子方向 偏移, 直式

军用部件级别 I 级, II 级

机械附件

带导线绝缘 带有

尺寸

Wire Size (AWG) 12 – 10, 16, 16 – 14, 22, 22 – 16

Wire Size (mm²) .3 – 1.42, .326 – 1.31, 1.04 – 2.62, 1.25 – 2, 2.62 – 6.64, 3 – 5.2, 3 – 6

线径 (CMA) 509 – 3260, 2050 – 5180, 5180 – 13100

螺钉直径 (mm) 2.36, 3.02, 3.35, 3.51, 3.68, 3.73, 4.17, 4.34, 4.343, 4.82, 8.12

螺钉直径 (in) .093, .119, .132, .138, .145, .147, .164, .171, .19

舌厚 (mm) .79, .84, 1.02

舌厚 (in) .031, .033, .04

总长 (mm) 18.47, 19.1, 20.22, 21.48, 21.5, 21.72, 21.74, 22.7, 23.88, 23.9, 24.23, 25.78, 25.781, 25.81, 26.47, 27.56, 27.69, 28.17, 30.56, 31.7, 32.54, 34.52

总长 (in) .679, .727, .752, .796, .846, .855, .856, .86, .893, .939, .94, .954, 1.015, 1.016, 1.042, 1.085, 1.09, 1.109, 1.2032, 1.247, 1.281, 1.3591

导线绝缘层直径（最大值） (mm) 3.18, 3.56, 3.81, 4.318, 5.84

导线绝缘层直径（最大值） (in) .125, .14, .15, .17, .23

电线绝缘直径 (mm) 2.03 – 3.18, 2.667 – 3.556, 2.67 – 3.81, 2.921 – 4.318, 3.81 – 5.842

电线绝缘直径 (in) .08 – .125, .105 – .14, .105 – .15, .115 – .17, .15 – .23

使用环境

工组温度范围 (°C) -40 – 105, 105, 170

工组温度范围 (°F) -40 – 221, 221, 338

操作/应用

重载 否

行业标准

符合政府资质 否, 是

包装特性

封装方法 带上安装, 活块, 盒

封装数量 100, 1000, 2500, 500, 5000
