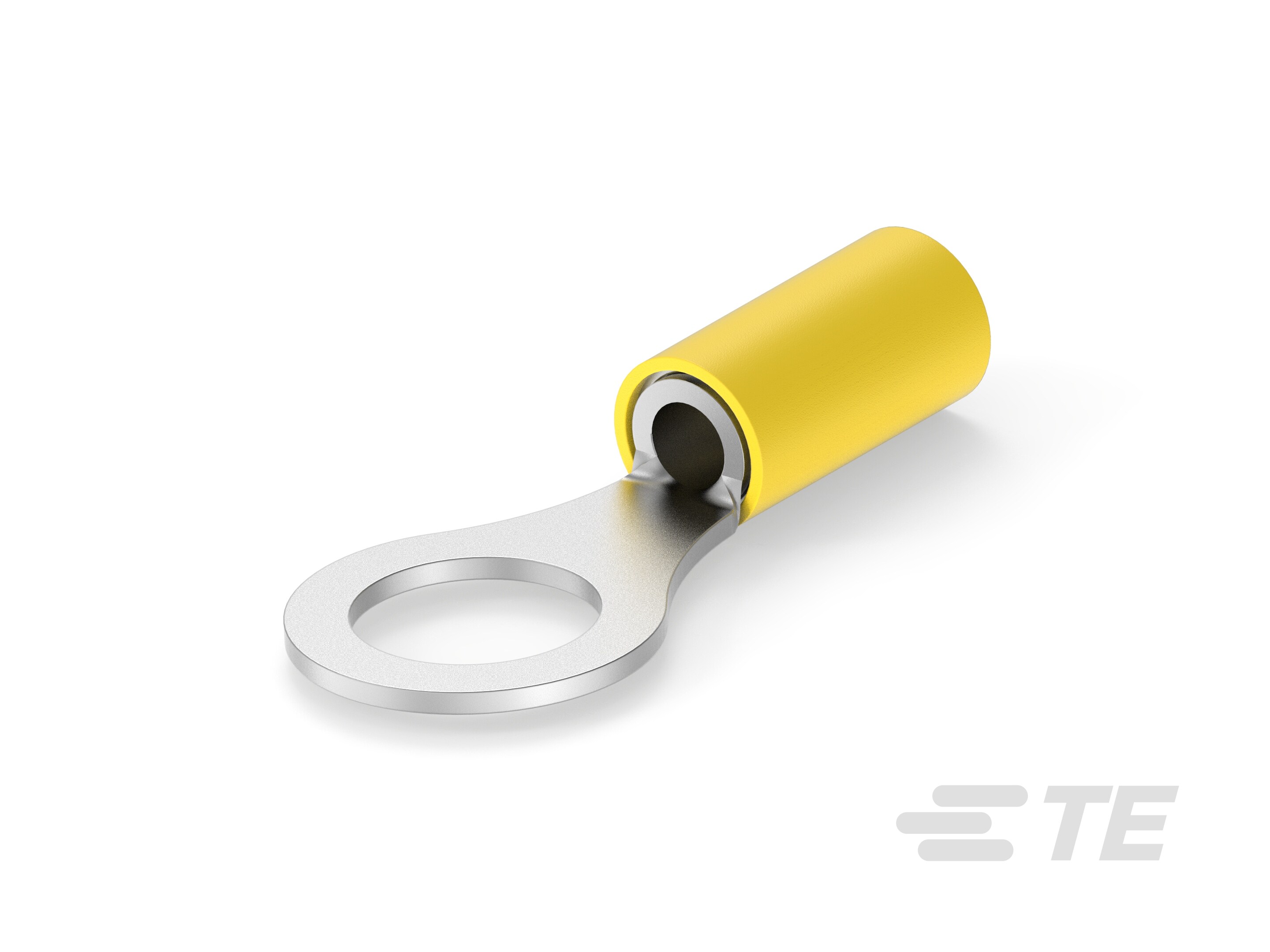

Closed Ring Tongue Terminal, 12 – 10 AWG, 3/8 Stud, 9.53 mm [.375 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated, PIDG
320577
Closed Ring Tongue Terminal, 12 – 10 AWG, 3/8 Stud, 9.53 mm [.375 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated, PIDG
-
- PIDG
- TE 内部编号 320577
- TE 内部产品描述 TERMINAL,PIDG R 12-10 3/8
- 军用规范： MS25036-114, CLASS 1
- 别名 ID D24803-000 HUB-RINGTERM-12-10-3/8SD
- 所有 PIDG Ring Tongue Terminals (410)
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3 – 6
-
线径 (CMA): 5180 – 13100
-
螺钉尺寸 : 3/8
文档
产品图纸
- TERMINAL, RING TONGUE, PIDG (12-10 AWG) PIDG IR (12 & 10 AWG) ENG_CD_320577_P4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_320577_U.pdf 3D
- 下载查看 ENG_CVM_CVM_320577_U.2d_dxf.zip 英文版本
- ENG_CVM_CVM_320577_U.3d_igs.zip 英文版本
- ENG_CVM_CVM_320577_U.3d_stp.zip 英文版本
数据表/目录页
- PIDG TERMINALS & SPLICES Quick Reference Guide ENG_DS_1773464-1_QRG_PIDG_1902.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049-4_P.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
军用部件级别 : I 级
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
包装特性
-
封装数量 : 500
-
封装方法 : 零散零件
行业标准
-
符合政府资质的端子 : 是
电气特征
-
额定电压 (V): 300
机械附件
-
带导线绝缘 : 带有
主体特性
-
产品重量 (g): 3.266
结构特性
-
孔数 : 1
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 3/8
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
尺寸
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3 – 6
-
线径 (CMA): 5180 – 13100
-
螺钉直径 : 9.53 mm [ .375 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 35.9 mm [ 1.414 in ]
-
兼容的绝缘直径（最大值） : 5.84 mm [ .23 in ]
-
兼容的绝缘直径范围 : 3.81 – 5.84 mm [ .15 – .23 in ]
使用环境
-
绝缘选项 : 部分绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
