3-352068-0

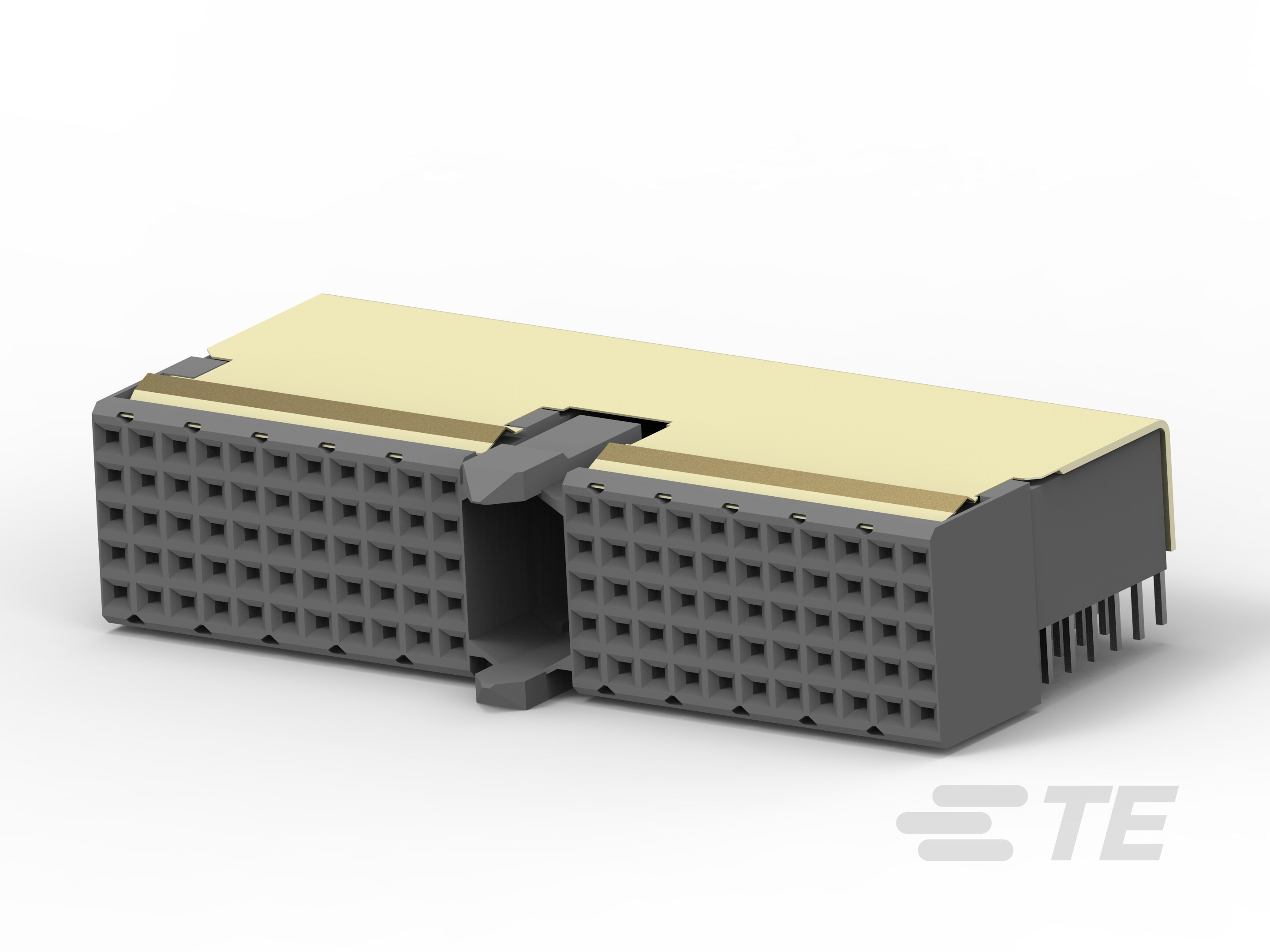

PCB Mount Receptacle, 1 Gb/s, 25 Column, 5 Row, Traditional Backplane, 110 Position, Z-PACK 2mm HM, Hard Metric Backplane Connectors
3-352068-0
PCB Mount Receptacle, 1 Gb/s, 25 Column, 5 Row, Traditional Backplane, 110 Position, Z-PACK 2mm HM, Hard Metric Backplane Connectors
-
- Z-PACK
- Z-PACK 2mm HM
- TE 内部编号 3-352068-0
- TE 内部产品描述 Z-PACK/A F-HDR 110P
- 所有 硬公制背板母端连接器：夹层，2mm (27)
-
封装方法 : Tube
-
工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]
-
主要产品颜色 : 灰色
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
电路应用 : Signal
文档
产品图纸
- Dimensional Drawing Z-PACK 2MM HM TYPE A - 25 COLUMNS PRE-SHIELDED RECEPTACLE ENG_CD_352068_N.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3-352068-0_F.pdf 3D
- 下载查看 ENG_CVM_CVM_3-352068-0_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_3-352068-0_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-352068-0_F.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-19082_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 板对板
-
可密封 : 否
-
PCB 连接器组件类型 : PCB 安装母端
-
连接器和端子端接到 : 印刷电路板
结构特性
-
列数 : 25
-
PCB 安装方向 : 直角
-
位数 : 110
-
行数 : 5
-
背板架构 : 传统背板
信号特征
-
数据速率 (Gb/s): 1
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
CompactPCI 名称 : 无
-
端子额定电流（最大值） (A): 1.5
-
端子类型 : 插座
-
端子接触部电镀材料 : 金
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2 mm [ .07 in ]
使用环境
-
工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : Tube
