3-1924939-5

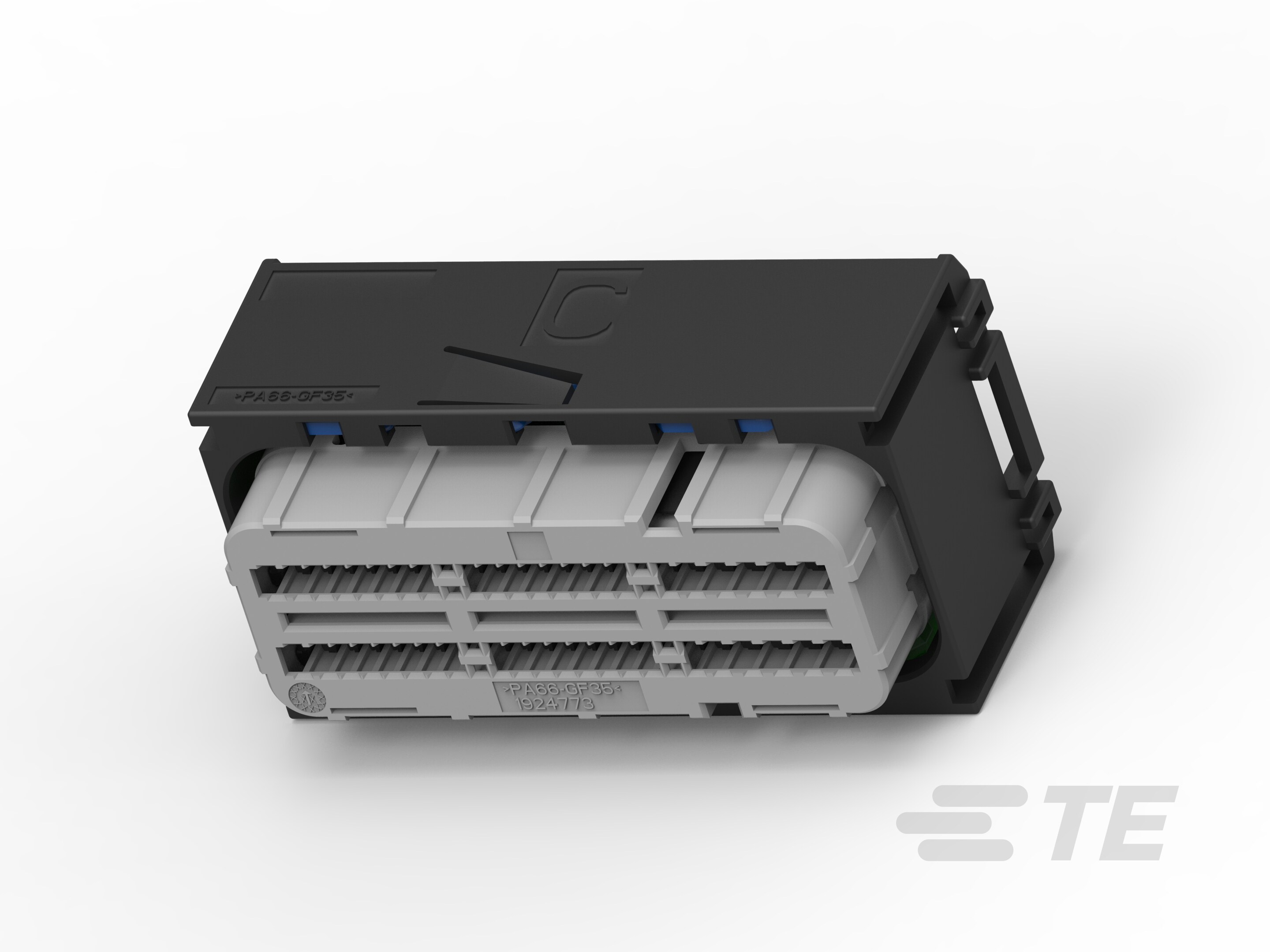

PLUG ASSY, 96P GPEC II KEY A R

PLUG ASSY, 96P GPEC II KEY A R-3-1924939-5

3-1924939-5

PLUG ASSY, 96P GPEC II KEY A R

  • 位数 : 96

  • 连接器和壳体类型 : 母端子护套

  • 对接公端宽度 : 1.2 mm [ .047 in ]

  • 连接器系统 : 线到板

  • 中心线（间距） (mm): 2.5, 3.5

  • 中心线（间距） (in): .09, .13

查看所有特性

文档

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 混合型连接器 : 是

  • 连接器形状 : 矩形

  • 连接器和壳体类型 : 母端子护套

  • 连接器系统 : 线到板

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 空白孔位 : 1, 10, 11, 14, 16, 17, 18, 19, 2, 20, 23, 24, 25, 26, 27, 28, 29, 3, 33, 34, 35, 36, 37, 38, 39, 4, 40, 41, 45, 47, 48, 49, 5, 50, 51, 53, 54, 57, 6, 67, 68, 7, 70, 8, 84, 9

  • 位数 : 96

  • 行数 : 4

主体特性

  • 出线角度 : 90°

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : A

接触件特性

  • 端子类型 : 母端

  • 端子大小 : 1.2mm

  • 对接公端宽度 : 1.2 mm [ .047 in ]

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 端子位置保证 : 是

  • 应力消除 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PA GF

  • 中心线（间距） (mm): 2.5, 3.5

  • 中心线（间距） (in): .09, .13

尺寸

  • 连接器高度 : 41.9 mm [ 1.64 in ]

  • 产品长度 : 83.1 mm [ 3.27 in ]

  • 产品宽度 : 38.2 mm [ 1.5 in ]

  • 行间距 : 3 mm [ .11 in ]

使用环境

  • 工作温度（最大值） (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120, 125

  • 工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

操作/应用

  • 电路应用 : Signal

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 是
