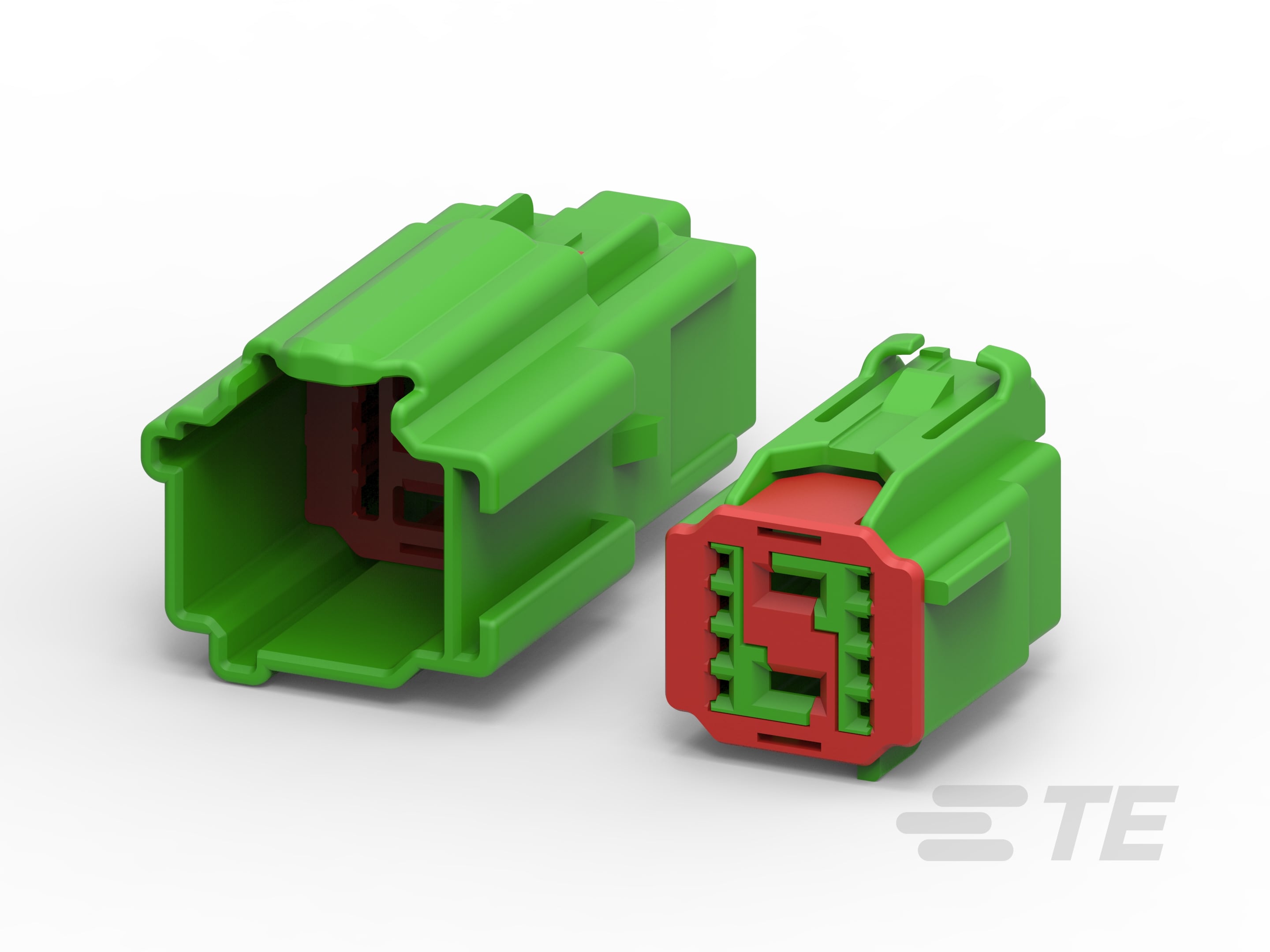

GET .64 连接器系统，连接器壳体

电子版数据手册|

产品特性

连接器和壳体类型 : 公端子护套 | 母端子护套
位数 : 2 | 4 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 24 | 70 | 96
可密封 : 否 | 是
工组温度范围 (°C): -40 – 125 | -40 – 130 | -40 – 145 | -40 – 85 | -40 – 100 | -40 – 120
工组温度范围 (°F): -40 – 293 | -40 – 257 | -40 – 266 | -40 – 185 | -40 – 212 | -40 – 248
行数 : 1 | 2 | 3 | 4 | 10

产品	TE 产品编号	文档	连接器和壳体类型	位数	可密封	工组温度范围	行数	能够保证连接器位置	主要锁定特性	连接器系统	中心线（间距）	对接公端宽度	主要产品颜色	连接器和端子端接到	端子额定电流（最大值）	电路应用	连接器安装类型	工作温度（最大值）	标称电压架构	连接器和键控代码	欧盟 RoHS 符合性	欧盟 ELV 符合性
GET GEH. 6P	1355922-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	否	-40 – 100 °C	1	否	外壳集成	线到板, 线到设备	2.54 mm	.64 mm	黄色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	A	-	-
SEALED HARN ASSY W/O CPA KEY B	1411001-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	是	-40 – 100 °C	2	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	B	-	-
2x4 SEALED HARN ASSY W/O CPA	1411001-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	是	-40 – 100 °C	2	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	B	-	-
MARKET2X4FEM.UNSEA	1411168-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	否	-40 – 100 °C	2	是	端子上	线到线	2.54 mm	.64 mm	灰色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	A	-	-
MARKET2X4MAL UNSEAL	1411169-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	否	-40 – 100 °C	2	否	端子上	线到线	2.54 mm	.64 mm	灰色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	A	-	-
2X4UNS INL GET CONN	1411169-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	否	-40 – 100 °C	2	否	外壳集成	线到线	2.54 mm	.64 mm	灰色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	24 V	C	-	-
2X3POS. GET-ASSY SOCKET HOUSIN	1-1411325-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	否	-40 – 145 °C	2	否	端子上	线到板	2.54 mm	.64 mm	绿色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	145 °C	12 V	A	-	-
2X3POS. GET-ASSY SOCKET HOUSIN	1-1411325-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	否	-40 – 145 °C	2	否	端子上	线到板	2.54 mm	.64 mm	灰色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	145 °C	12 V	B	-	-
2X3POS. GET-ASSY SOCKET HOUSIN	1-1411325-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	否	-40 – 145 °C	2	否	端子上	线到板	2.54 mm	.64 mm	褐色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	145 °C	12 V	C	-	-
2X3 POS GET-FEMALE CONNECTOR U	9-1411325-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	否	-40 – 145 °C	2	否	端子上	线到板	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	145 °C	12 V	E	-	-
MARKET2X5MAL,UNSEAL	9-1419157-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	10	否	-40 – 100 °C	2	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	A	-	-
MARKT2X3SWIT CONN.B	1419158-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	否	-40 – 125 °C	2	是	外壳集成	线到板, 线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	125 °C	12 V	A	-	-
MARKT2X3SWIT CONN.B	1419158-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	否	-40 – 125 °C	2	是	外壳集成	线到板, 线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	125 °C	12 V	B	-	-
MARKET2X5FEM.UNSEAL	1-1419158-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	10	否	-40 – 125 °C	2	是	外壳集成	线到板, 线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	125 °C	12 V	A	-	-
INLIN CONN.FEMAL22P	1-1419158-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	22	否	-40 – 125 °C	2	是	外壳集成	线到板, 线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	125 °C	12 V	A	-	-
INLINE CONN.MALE22P	2-1419158-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	22	否	-40 – 125 °C	2	是	外壳集成	线到板, 线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	125 °C	12 V	C	-	-
INLINE CONN.MALE22P	2-1419158-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	22	否	-40 – 125 °C	2	是	外壳集成	线到板, 线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	125 °C	12 V	B	-	-
INLINE CONN.MALE22P	2-1419158-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	22	否	-40 – 125 °C	2	是	外壳集成	线到板, 线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	125 °C	12 V	A	-	-
INLIN CONN.FEMAL22P	2-1419158-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	22	否	-40 – 125 °C	2	是	外壳集成	线到板, 线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	125 °C	12 V	C	-	-
INLIN CONN.FEMAL22P	3-1419158-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	22	否	-40 – 125 °C	2	是	外壳集成	线到板, 线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	125 °C	12 V	B	-	-
1X4MALE IL ASSY "A"	6-1419166-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	否	-40 – 100 °C	1	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	100 °C	12 V	A	-	-
1X4MALE IL ASSY "B"	6-1419166-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	否	-40 – 100 °C	1	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	100 °C	12 V	B	-	-
GET;1X8 MALE CONNECTOR ASSY	9-1419166-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	否	-40 – 100 °C	1	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	C	-	-
2X8 MALE INLINE ASSY KEY A	6-1419167-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	10	否	-40 – 100 °C	2	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	A	-	-
MARKET 1X6 FEMALE SEALED	1-1419168-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	是	-40 – 145 °C	1	是	外壳集成	线到板	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	145 °C	12 V	B	-	-
2X8 SEALD HARN ASSY W/CPA	5-1419168-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	16	是	-40 – 145 °C	2	是	外壳集成	线到板	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	145 °C	12 V	A	-	-
GET CONNECTOR	1420011-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	22	否	-40 – 100 °C	2	是	锁定枪	线到线	2.54 mm	.64 mm	灰色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	A	-	-
2X8 SEALD HARN ASSY W/O CPA	1438031-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	16	是	-40 – 145 °C	2	否	外壳集成	线到板	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	145 °C	12 V	A	-	-
1X6 SEALED MARKET KEY B	1438153-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	是	-40 – 100 °C	1	是	外壳集成	线到板, 线到线, 线到设备	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	B	-	-
1x6 sealed market key B	1438153-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	是	-40 – 100 °C	1	是	外壳集成	线到板, 线到线, 线到设备	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	B	-	-
1X6 SEALED ASSY W/ CPA 6 CLSD	1-1438153-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	是	-40 – 100 °C	1	是	外壳集成	线到板, 线到线, 线到设备	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	A	-	-
1X4 SEALED PLUG ASS'Y, KEY A,	1438188-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	是	-40 – 145 °C	1	是	外壳集成	线到板	2.54 mm	.64 mm	灰色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	145 °C	24 V	A	-	-
2X6UNS.FEM ASSY"B"	1452015-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	12	否	-40 – 130 °C	2	否	端子上	线到板, 线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	130 °C	12 V	B	-	-
2X6UNS.FEM ASSY"H"	1452015-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	12	否	-40 – 100 °C	2	否	端子上	线到板, 线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	100 °C	12 V	H	-	-
2X6UNS.FEM ASSY"H"	1-1452015-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	12	否	-40 – 100 °C	2	是	端子上	线到板, 线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	100 °C	12 V	H	-	-
1X10 GET ASSY, UNSLD FEM KEY A	1452187-1	3D PDF	母端子护套	10	否	-40 – 145 °C	1	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	145 °C	12 V	A	-	-
HYBRID CONNECTOR 6P	1452203-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	否	-40 – 100 °C	2	否	外壳集成	线到板, 线到线	2.54 mm	.64 mm, 6.3 mm	黑色	电线和电缆	7.5 A	电源和信号	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	A	-	-
2 POS. GET FEMALE ASSY	1452598-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	否	-40 – 120 °C	1	否	端子上	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	120 °C	12 V, 24 V	中性	-	-
2 POS. GET MALE-HSG.,ASSY	1452601-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	否	-40 – 120 °C	1	否	端子上	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	120 °C	12 V, 24 V	中性	-	-
PLG ASSY,2X8,UNSEALD, 0.64,Gen	1456867-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	16	否	-40 – 125 °C	2	否	外壳集成	线到板, 线到线, 线到设备	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	125 °C	12 V	C	-	-
1X4 FEM UNSEALED LOW PROFILE, KEY A	1456983-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	否	-40 – 120 °C	1	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	120 °C	12 V	A	-	-
1X4 Fem unsealed LP assy Key A w/CPA	1456983-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	否	-40 – 120 °C	1	是	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	120 °C	12 V	A	-	-
1X4 Fem unsealed LP assy Key B	1456983-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	否	-40 – 120 °C	1	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	120 °C	12 V	B	-	-
1X6 Fem unsealed LP assy Key B	1456985-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	否	-40 – 100 °C	1	是	外壳集成	线到线	2.54 mm	1 mm	黑色	电线和电缆	7.5 A	电源	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	B	-	-
1X6 Fem unsealed LP assy Key B w/CPA	1456985-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	否	-40 – 100 °C	1	是	外壳集成	线到线	2.54 mm	1 mm	黑色	电线和电缆	7.5 A	电源	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	B	-	-
1X6 Fem unsealed low profile assy Key C	1456985-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	否	-40 – 100 °C	1	是	外壳集成	线到线	2.54 mm	1 mm	黑色	电线和电缆	7.5 A	电源	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	C	-	-
2x4 Fem unsealed LP assy Key C	1456987-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	否	-40 – 120 °C	2	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	120 °C	12 V	C	-	-
2x4 Fem unsealed LP assy Key D	1456987-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	否	-40 – 120 °C	2	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	120 °C	12 V	D	-	-
1X8 UNSEALED PLUG W/ MODIFIED THUMBPAD,	1488903-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	否	-40 – 100 °C	1	否	外壳集成	线到线	2.54 mm	.64 mm	黑色	电线和电缆	7.5 A	Signal	电缆安装（自由悬挂）	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	C	-	-
24 WAY MIXED CONNECTOR REC HSG ASSY	1563307-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	24	否	-40 – 130 °C	3	否	端子上	线到线	2.54 mm, 3.5 mm, 4.45 mm	.63 mm, 1.5 mm, 2.8 mm	灰色	电线和电缆	7.5 A, 10 A, 30 A	电源和信号	电缆安装（自由悬挂）	130 °C	12 V	A	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

混合型连接器 否 | 是
连接器形状矩形
连接器和壳体类型 公端子护套 | 母端子护套
可密封 否 | 是
主要锁定特性 外壳集成 | 端子上 | 锁定枪
连接器系统 线到板 | 线到线 | 线到设备
连接器和端子端接到 电线和电缆

结构特性

空白孔位 0 | 1 | 10 | 11 | 12 | 13 | 14 | 16 | 17 | 18 | 19 | 2 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 3 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 4 | 40 | 41 | 43 | 44 | 45 | 47 | 48 | 49 | 5 | 50 | 51 | 53 | 54 | 57 | 6 | 62 | 63 | 65 | 66 | 67 | 68 | 7 | 70 | 8 | 84 | 9
位数 2 | 4 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 24 | 70 | 96
行数 1 | 2 | 3 | 4 | 10

电气特征

工作电压 (VDC) 12 | 14
工作电压 (VAC) 14
标称电压架构 (V) 12 | 24

主体特性

出线角度 180° | 90°
主要产品颜色 灰色 | 绿色 | 褐色 | 黄色 | 黑色
连接器和键控代码 1 | A | B | C | D | E | H | X | 中性

接触件特性

端子类型 公端 | 母端
端子大小 .63mm | .64mm | 1.2mm | 1.5mm | 2.8mm | 6.3mm | 9.5mm
对接公端宽度 (mm) .63 | .64 | 1 | 1.2 | 1.5 | 2.8 | 6.3 | 9.5
对接公端宽度 (in) .02 | .025 | .039 | .04 | .047 | .059 | .06 | .11 | .25 | .374
端子额定电流（最大值） (A) 6.5 | 7.5 | 8.2 | 10 | 20 | 30

机械附件

接合对准带有
端子位置保证 否 | 是
接合对准类型 极化 | 极性定位槽 | 键控
应力消除 不带 | 带有
连接器安装类型 电缆安装（自由悬挂） | 面板安装

壳体特性

外壳材料 PA | PA 66 GF | PA 66 GF30 | PA 66 GF35 | PA GF | PBT GF20 | PBT GF30
中心线（间距） (mm) 2.5 | 2.54 | 3.5 | 4.45 | 5.1 | 6.6
中心线（间距） (in) .09 | .1 | .13 | .17 | .2 | .25

尺寸

产品宽度 (mm) 9.22 | 12 | 12.16 | 13.46 | 13.5 | 16.18 | 16.19 | 17.75 | 18.55 | 19.4 | 19.9 | 20.1 | 20.2 | 20.22 | 20.25 | 20.85 | 22.6 | 23.37 | 23.4 | 23.47 | 23.6 | 24.48 | 24.5 | 25.4 | 25.8 | 26.1 | 31.37 | 31.4 | 31.42 | 34.95 | 35 | 37.2 | 38.2
产品宽度 (in) .362 | .47 | .479 | .53 | .531 | .637 | .698 | .73 | .764 | .783 | .79 | .795 | .796 | .797 | .821 | .89 | .92 | .921 | .924 | .929 | .93 | .936 | .965 | 1 | 1.01 | 1.028 | 1.23 | 1.235 | 1.24 | 1.37 | 1.376 | 1.378 | 1.46 | 1.5
行间距 (mm) 2.5 | 2.54 | 3 | 4.4 | 4.5 | 5.15 | 5.5 | 6.8 | 6.85 | 6.9
行间距 (in) .098 | .1 | .11 | .173 | .177 | .203 | .217 | .26 | .27 | .272
连接器高度 (mm) 8 | 10.3 | 11.38 | 11.75 | 12.13 | 13.35 | 13.6 | 14.3 | 15.8 | 15.97 | 16.16 | 17.6 | 17.7 | 17.75 | 17.8 | 18.2 | 18.8 | 19 | 19.22 | 19.58 | 19.6 | 20.4 | 20.42 | 22.6 | 23.4 | 23.8 | 25.1 | 27.2 | 27.3 | 29.6 | 34.95 | 35 | 41.9 | 44
连接器高度 (in) .31 | .406 | .448 | .462 | .48 | .525 | .526 | .535 | .563 | .622 | .629 | .636 | .693 | .697 | .699 | .701 | .71 | .717 | .74 | .748 | .75 | .77 | .771 | .772 | .8 | .803 | .804 | .889 | .92 | .937 | .988 | 1.07 | 1.16 | 1.37 | 1.378 | 1.64 | 1.73
行间距 (mm) 2.5 | 2.54 | 3 | 4.4 | 4.5 | 5.15 | 5.5 | 6.8 | 6.85 | 6.9
产品长度 (mm) 8.4 | 10.95 | 13.47 | 16.01 | 16.02 | 18.55 | 19.4 | 19.9 | 20.22 | 23.3 | 23.37 | 23.4 | 23.6 | 23.63 | 24.22 | 24.5 | 26.16 | 26.2 | 28.7 | 29.56 | 29.6 | 31.2 | 31.4 | 32.7 | 33.78 | 34.9 | 34.95 | 39.7 | 46.33 | 49.05 | 83.1
产品长度 (in) .331 | .431 | .53 | .63 | .631 | .73 | .764 | .783 | .796 | .917 | .92 | .929 | .93 | .953 | .964 | 1.03 | 1.13 | 1.16 | 1.22 | 1.228 | 1.236 | 1.28 | 1.33 | 1.37 | 1.374 | 1.56 | 1.824 | 1.93 | 3.26 | 3.27

使用环境

工组温度范围 (°C) -40 – 125 | -40 – 130 | -40 – 145 | -40 – 85 | -40 – 100 | -40 – 120
工组温度范围 (°F) -40 – 293 | -40 – 257 | -40 – 266 | -40 – 185 | -40 – 212 | -40 – 248
工作温度（最大值） (°C) 70 | 75 | 80 | 85 | 90 | 100 | 105 | 110 | 120 | 125 | 130 | 145
工作温度（最大值） (°F) 145 | 158 | 167 | 176 | 185 | 194 | 212 | 221 | 230 | 248 | 257 | 266 | 293

操作/应用

电路应用 Signal | 电源 | 电源和信号

行业标准

UL 阻燃性等级 UL 94HB
IP 等级 IP67
与机构/标准产品兼容 SAE/USCAR-2 | USCAR-2

包装特性

封装方法 Bag | Box | Carton | Tray | 包装 | 批量 | 盒和托盘
封装数量 1 | 160 | 300 | 354 | 375 | 400 | 500 | 504 | 600 | 700 | 770 | 800 | 900 | 1000 | 1287 | 1500 | 1680 | 2000 | 2145 | 2366 | 2431 | 3003 | 12000

其他

可维修 否 | 是
能够保证连接器位置 否 | 是

参考编号

TE 内部编号 CAT-G3353-CH8172

数据表/目录页

GET 0.64 Interconnection System pdf 英文版本

GET .64 连接器系统，连接器壳体

产品特性

连接器和壳体类型 : 公端子护套 | 母端子护套

位数 : 2 | 4 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 24 | 70 | 96

可密封 : 否 | 是

工组温度范围 (°C): -40 – 125 | -40 – 130 | -40 – 145 | -40 – 85 | -40 – 100 | -40 – 120

工组温度范围 (°F): -40 – 293 | -40 – 257 | -40 – 266 | -40 – 185 | -40 – 212 | -40 – 248

行数 : 1 | 2 | 3 | 4 | 10

产品类型特性

混合型连接器 否 | 是

连接器形状 矩形

连接器和壳体类型 公端子护套 | 母端子护套

可密封 否 | 是

主要锁定特性 外壳集成 | 端子上 | 锁定枪

连接器系统 线到板 | 线到线 | 线到设备

连接器和端子端接到 电线和电缆

结构特性

空白孔位 0 | 1 | 10 | 11 | 12 | 13 | 14 | 16 | 17 | 18 | 19 | 2 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 3 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 4 | 40 | 41 | 43 | 44 | 45 | 47 | 48 | 49 | 5 | 50 | 51 | 53 | 54 | 57 | 6 | 62 | 63 | 65 | 66 | 67 | 68 | 7 | 70 | 8 | 84 | 9

位数 2 | 4 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 24 | 70 | 96

行数 1 | 2 | 3 | 4 | 10

电气特征

工作电压 (VDC) 12 | 14

工作电压 (VAC) 14

标称电压架构 (V) 12 | 24

主体特性

出线角度 180° | 90°

主要产品颜色 灰色 | 绿色 | 褐色 | 黄色 | 黑色

连接器和键控代码 1 | A | B | C | D | E | H | X | 中性

接触件特性

端子类型 公端 | 母端

端子大小 .63mm | .64mm | 1.2mm | 1.5mm | 2.8mm | 6.3mm | 9.5mm

对接公端宽度 (mm) .63 | .64 | 1 | 1.2 | 1.5 | 2.8 | 6.3 | 9.5

对接公端宽度 (in) .02 | .025 | .039 | .04 | .047 | .059 | .06 | .11 | .25 | .374

端子额定电流（最大值） (A) 6.5 | 7.5 | 8.2 | 10 | 20 | 30

机械附件

接合对准 带有

端子位置保证 否 | 是

接合对准类型 极化 | 极性定位槽 | 键控

应力消除 不带 | 带有

连接器安装类型 电缆安装（自由悬挂） | 面板安装

壳体特性

外壳材料 PA | PA 66 GF | PA 66 GF30 | PA 66 GF35 | PA GF | PBT GF20 | PBT GF30

中心线（间距） (mm) 2.5 | 2.54 | 3.5 | 4.45 | 5.1 | 6.6

中心线（间距） (in) .09 | .1 | .13 | .17 | .2 | .25

尺寸

产品宽度 (mm) 9.22 | 12 | 12.16 | 13.46 | 13.5 | 16.18 | 16.19 | 17.75 | 18.55 | 19.4 | 19.9 | 20.1 | 20.2 | 20.22 | 20.25 | 20.85 | 22.6 | 23.37 | 23.4 | 23.47 | 23.6 | 24.48 | 24.5 | 25.4 | 25.8 | 26.1 | 31.37 | 31.4 | 31.42 | 34.95 | 35 | 37.2 | 38.2

产品宽度 (in) .362 | .47 | .479 | .53 | .531 | .637 | .698 | .73 | .764 | .783 | .79 | .795 | .796 | .797 | .821 | .89 | .92 | .921 | .924 | .929 | .93 | .936 | .965 | 1 | 1.01 | 1.028 | 1.23 | 1.235 | 1.24 | 1.37 | 1.376 | 1.378 | 1.46 | 1.5

行间距 (mm) 2.5 | 2.54 | 3 | 4.4 | 4.5 | 5.15 | 5.5 | 6.8 | 6.85 | 6.9

行间距 (in) .098 | .1 | .11 | .173 | .177 | .203 | .217 | .26 | .27 | .272

连接器高度 (mm) 8 | 10.3 | 11.38 | 11.75 | 12.13 | 13.35 | 13.6 | 14.3 | 15.8 | 15.97 | 16.16 | 17.6 | 17.7 | 17.75 | 17.8 | 18.2 | 18.8 | 19 | 19.22 | 19.58 | 19.6 | 20.4 | 20.42 | 22.6 | 23.4 | 23.8 | 25.1 | 27.2 | 27.3 | 29.6 | 34.95 | 35 | 41.9 | 44

连接器高度 (in) .31 | .406 | .448 | .462 | .48 | .525 | .526 | .535 | .563 | .622 | .629 | .636 | .693 | .697 | .699 | .701 | .71 | .717 | .74 | .748 | .75 | .77 | .771 | .772 | .8 | .803 | .804 | .889 | .92 | .937 | .988 | 1.07 | 1.16 | 1.37 | 1.378 | 1.64 | 1.73

行间距 (mm) 2.5 | 2.54 | 3 | 4.4 | 4.5 | 5.15 | 5.5 | 6.8 | 6.85 | 6.9

产品长度 (mm) 8.4 | 10.95 | 13.47 | 16.01 | 16.02 | 18.55 | 19.4 | 19.9 | 20.22 | 23.3 | 23.37 | 23.4 | 23.6 | 23.63 | 24.22 | 24.5 | 26.16 | 26.2 | 28.7 | 29.56 | 29.6 | 31.2 | 31.4 | 32.7 | 33.78 | 34.9 | 34.95 | 39.7 | 46.33 | 49.05 | 83.1

产品长度 (in) .331 | .431 | .53 | .63 | .631 | .73 | .764 | .783 | .796 | .917 | .92 | .929 | .93 | .953 | .964 | 1.03 | 1.13 | 1.16 | 1.22 | 1.228 | 1.236 | 1.28 | 1.33 | 1.37 | 1.374 | 1.56 | 1.824 | 1.93 | 3.26 | 3.27

使用环境

工组温度范围 (°C) -40 – 125 | -40 – 130 | -40 – 145 | -40 – 85 | -40 – 100 | -40 – 120

工组温度范围 (°F) -40 – 293 | -40 – 257 | -40 – 266 | -40 – 185 | -40 – 212 | -40 – 248

工作温度（最大值） (°C) 70 | 75 | 80 | 85 | 90 | 100 | 105 | 110 | 120 | 125 | 130 | 145

工作温度（最大值） (°F) 145 | 158 | 167 | 176 | 185 | 194 | 212 | 221 | 230 | 248 | 257 | 266 | 293

操作/应用

电路应用 Signal | 电源 | 电源和信号

行业标准

UL 阻燃性等级 UL 94HB

IP 等级 IP67

与机构/标准产品兼容 SAE/USCAR-2 | USCAR-2

包装特性

封装方法 Bag | Box | Carton | Tray | 包装 | 批量 | 盒和托盘

封装数量 1 | 160 | 300 | 354 | 375 | 400 | 500 | 504 | 600 | 700 | 770 | 800 | 900 | 1000 | 1287 | 1500 | 1680 | 2000 | 2145 | 2366 | 2431 | 3003 | 12000

其他

可维修 否 | 是

能够保证连接器位置 否 | 是

参考编号

TE 内部编号 CAT-G3353-CH8172

数据表/目录页
