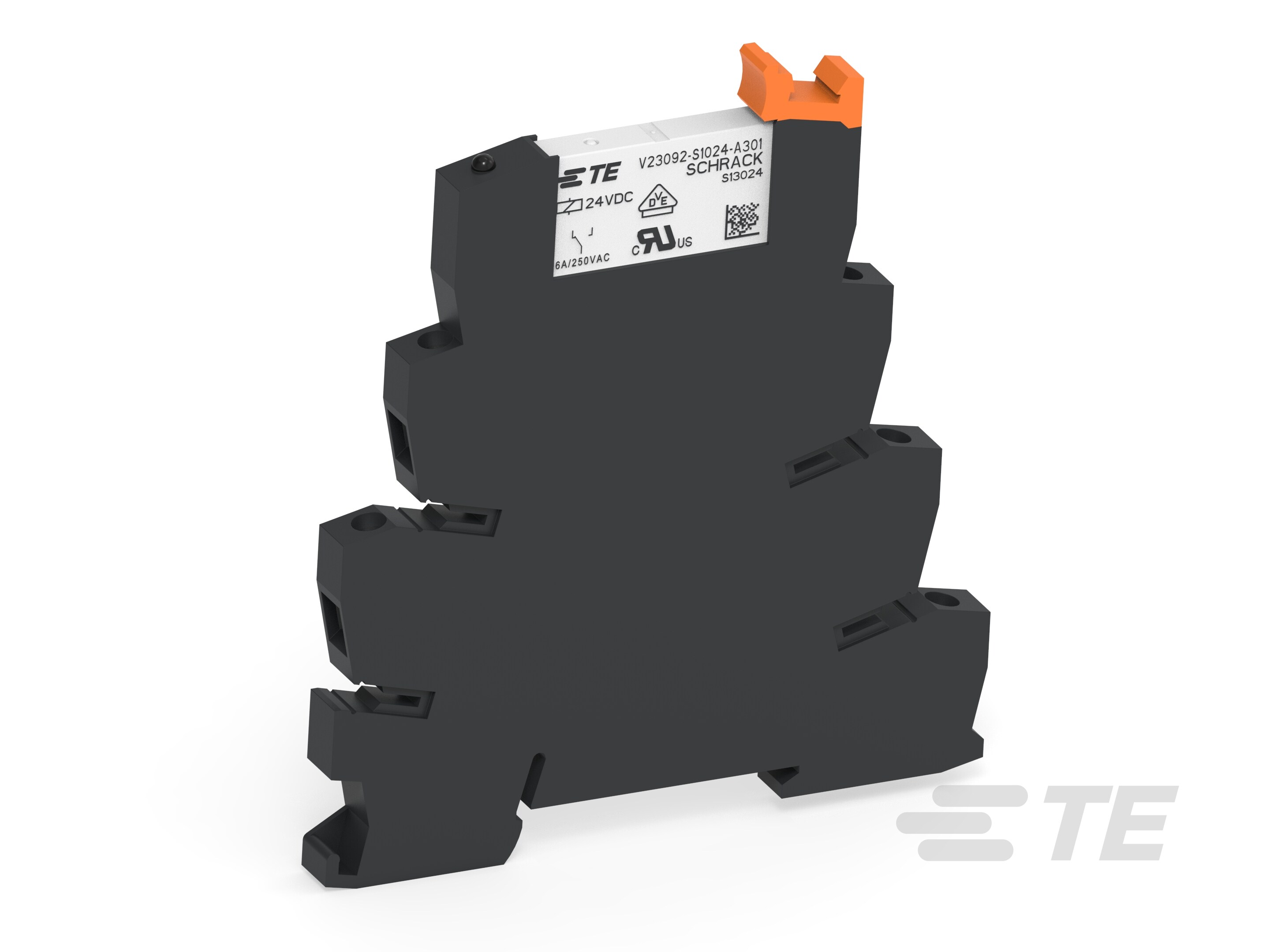

3-1416101-2

General Purpose Power Relay, DC, Monostable, 1 Form C SPDT-CO, 6 A Contact Rating, 24 VDC Coil Voltage, 240 VAC Contact Voltage, .22 W Coil Power

全部查看 SCHRACK SNR Slimeline Relay Package (41)
ST3P3LC4S-3-1416101-2

3-1416101-2

General Purpose Power Relay, DC, Monostable, 1 Form C SPDT-CO, 6 A Contact Rating, 24 VDC Coil Voltage, 240 VAC Contact Voltage, .22 W Coil Power

全部查看  SCHRACK SNR Slimeline Relay Package (41)
  • TE 内部编号 3-1416101-2
  • TE 内部产品描述 ST3P3LC4S

  • 继电器和接触器类型 : 通用功率继电器

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 1 Form C SPDT-CO

  • 电流类型 : DC

  • 触点额定电流 (A): 6

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 继电器和接触器类型 : 通用功率继电器

结构特性

  • 线圈特性 : 二极管整流

  • 端子极数 : 1

  • 端子排列方式 : 1 Form C SPDT-CO

电气特征

  • 线圈电阻 (Ω): 3390

  • 端子开关负载（最小值） : 100mA @ 12V

  • 端子开关电压（最大值） (VAC): 400

  • 相邻端子间绝缘初始电介质 (Vrms): 1000

  • 打开端子间绝缘初始电介质 (Vrms): 1000

  • 端子极限断开电流 (A): 6

  • 端子极限连续电流 (A): 6

  • 端子极限关合电流 (A): 10

  • 端子极限短时电流 (A): 6

  • 触点额定电流 (A): 6

  • 线圈电压额定值 (VDC): 24

  • 端子电压额定值 (VAC): 240

  • 线圈功率额定值（直流） (W): .22

  • 端子和线圈间绝缘初始电介质 (Vrms): 4000

主体特性

  • 产品重量 : 32 g [ 1.129 oz ]

  • 外壳类型 : 防尘

接触件特性

  • 端子材料 : AgSnO

端接特性

  • 干线端接和连接类型 : 螺纹式端子

  • 线圈端接和连接类型 : 螺纹式端子

机械附件

  • 产品安装类型 : DIN 轨道

尺寸

  • 产品高度 : 94 mm [ 3.7 in ]

  • 产品长度 : 80 mm [ 3.149 in ]

  • 产品宽度 : 6.2 mm [ .244 in ]

  • 端子和线圈间绝缘漏电 : 8 mm [ .315 in ]

  • 端子和线圈间绝缘间隙 : 6 mm [ .236 in ]

使用环境

  • 环境保护类别 : RTI

  • 工组温度范围 : -40 – 55 °C [ -40 – 131 °F ]

  • 环境温度（最大值） : 55 °C [ 131 °F ]

操作/应用

  • 线圈励磁系统 : 单稳态

  • 电流类型 : DC

包装特性

  • 封装方法 : 盒和纸箱

其他

  • 端子电流类 (A): >5 – ≤10

  • 线圈功率额定值类 (W): >.2 – ≤.3

  • 高度类（机械） : >70 mm [ >2.756 in ]

  • 长度类（机械） : >70 mm [ >2.756 in ]

  • 宽度类（机械） : ≤7 mm [ ≤.276 in ]
