规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

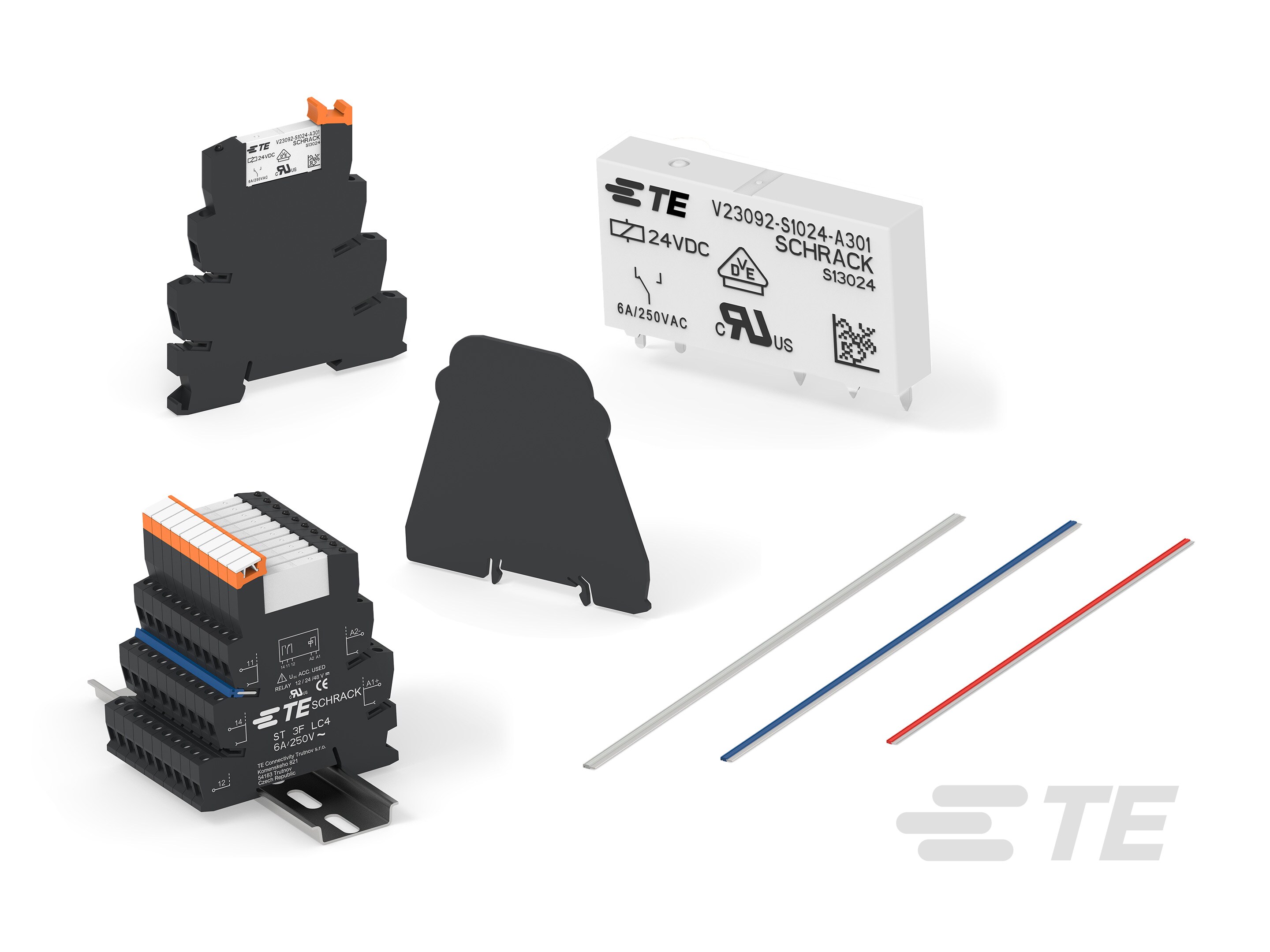

  • 继电器和接触器类型  通用功率继电器

结构特性

  • 线圈特性  UL 线圈绝缘类 F | 二极管整流

  • 端子极数  1

  • 端子排列方式  1 Form A SPST-NO | 1 Form C SPDT-CO

电气特征

  • 线圈电阻 (Ω) 147 | 848 | 3390 | 10600 | 20500

  • 相邻端子间绝缘初始电介质 (Vrms) 1000

  • 端子极限连续电流 (A) 6 | 10

  • 端子开关负载(最小值)  100mA @ 12V

  • 打开端子间绝缘初始电介质 (Vrms) 1000

  • 端子开关电压(最大值) (VAC) 400

  • 端子极限短时电流 (A) 6

  • 端子极限断开电流 (A) 6

  • 线圈功率额定值(交流) (VA) .74

  • 端子极限关合电流 (A) 10

  • 触点额定电流 (A) 6

  • 线圈电压额定值 (VAC) 230

  • 线圈电压额定值 (VDC) 5 | 12 | 24 | 48 | 60

  • 端子电压额定值 (VAC) 240 | 250

  • 线圈功率额定值(直流) (W) .17 | .176 | .184 | .217 | .22

  • 端子和线圈间绝缘初始电介质 (Vrms) 4000

主体特性

  • 产品重量 (g) 6 | 32

  • 产品重量 (oz) .2116 | 1.129

  • 外壳类型  支持抗焊剂自动焊接且可清洗 | 防尘

接触件特性

  • 端子材料  AgNi90/10 | AgSnO | AgSnO2

  • 端子电镀材料 

端接特性

  • 干线端接和连接类型  插座插针 | 焊针 | 螺纹式端子

  • 线圈端接和连接类型  插座插针 | 焊针 | 螺纹式端子

机械附件

  • 产品安装类型  DIN 轨道 | 插座安装 | 板安装

尺寸

  • 端子和线圈间绝缘间隙  6 mm [ .236 in ]

  • 产品宽度 (mm) 5 | 6.2

  • 产品宽度 (in) .197 | .244

  • 产品高度 (mm) 15 | 94

  • 产品高度 (in) .59 | 3.7

  • 端子和线圈间绝缘漏电  8 mm [ .315 in ]

  • 产品长度 (mm) 28 | 80

  • 产品长度 (in) 1.102 | 3.149

使用环境

  • 工组温度范围 (°C) -40 – 55 | -40 – 85

  • 工组温度范围 (°F) -40 – 131 | -40 – 185

  • 环境保护类别  RTI | RTIII

  • 环境温度(最大值) (°C) 55 | 85

  • 环境温度(最大值) (°F) 131 | 185

操作/应用

  • 焊接工艺  支持波峰焊接

  • 线圈励磁系统  单稳态

  • 电流类型  AC | DC

包装特性

  • 封装方法  Tube | 盒和管 | 盒和纸箱 | 袋/箱

其他

  • 端子电流类 (A) >5 – ≤10

  • 线圈功率额定值类 (W) >.15 – ≤.2 | >.15 – ≤.2 | >.2 – ≤.3 | >.2 – ≤.3

  • 线圈功率额定值类 (VA) ≤1.1

  • Height Class (Mechanical) (mm) >14 – ≤16 | >70

  • Height Class (Mechanical) (in) >.551 – ≤.63 | >.551 – ≤.63 | >2.756

  • Length Class (Mechanical) (mm) >22 – ≤33 | >70

  • Length Class (Mechanical) (in) >.866 – ≤1.299 | >.866 – ≤1.299 | >2.756

  • 宽度类(机械) (mm) ≤7 | ≤7

  • 宽度类(机械) (in) ≤.276 | ≤.276

  • Height Class (Mechanical) (mm) >14 – ≤16 | >70

  • Height Class (Mechanical) (in) >.551 – ≤.63 | >.551 – ≤.63 | >2.756

  • Length Class (Mechanical) (mm) >22 – ≤33 | >70

  • Length Class (Mechanical) (in) >.866 – ≤1.299 | >.866 – ≤1.299 | >2.756

  • 宽度类(机械) (mm) ≤7 | ≤7

  • 宽度类(机械) (in) ≤.276 | ≤.276

参考编号

  • TE 内部编号 CAT-Z35-GPPRM
