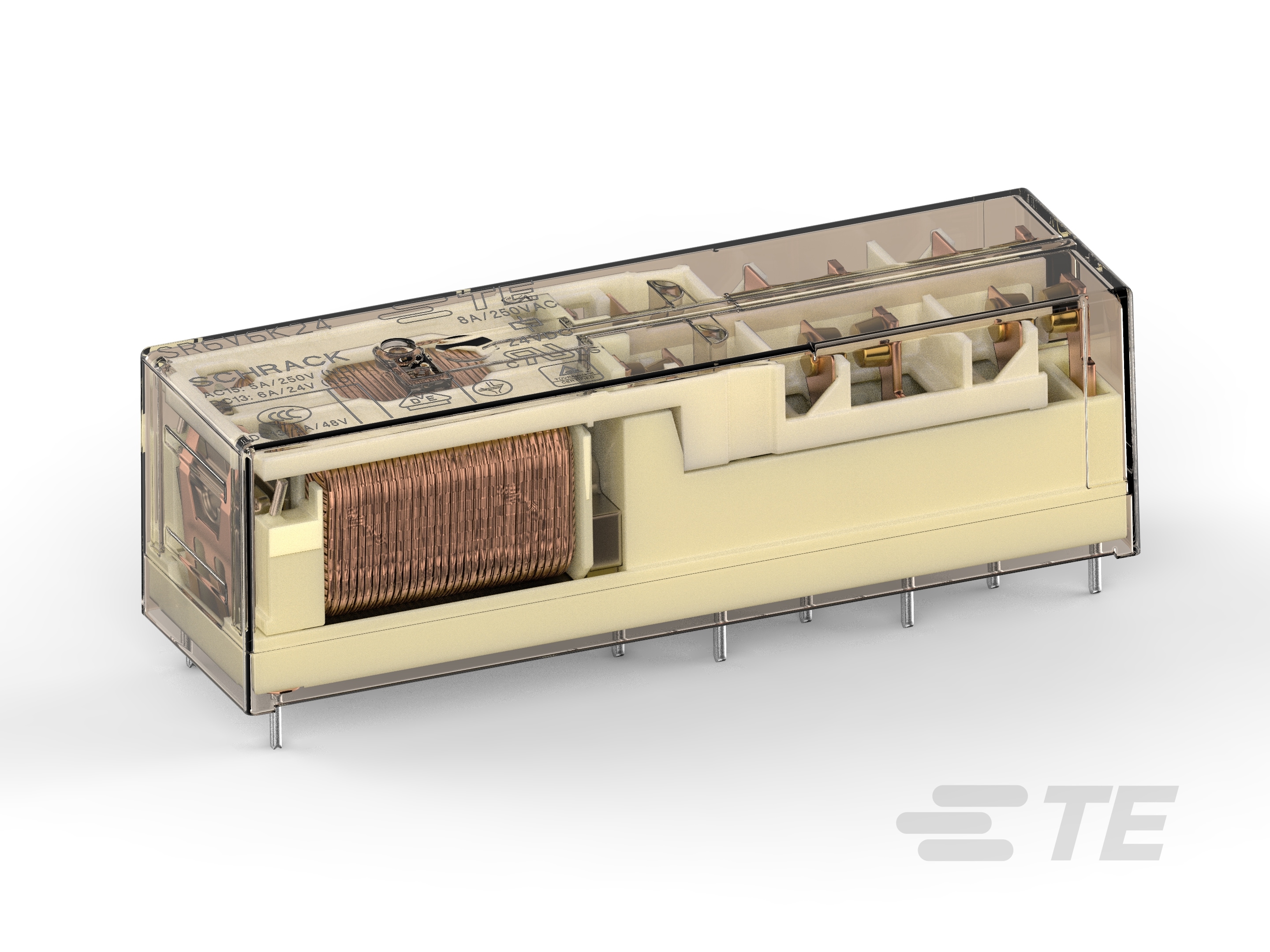

Force-Guided Relay, 4A (NO) + 2B (NC), 8 A Contact Rating, 18 VDC Coil Voltage, 250 VAC Contact Voltage, .8 W Coil Power, Board Mount, SCHRACK SR6
3-1415543-3
Force-Guided Relay, 4A (NO) + 2B (NC), 8 A Contact Rating, 18 VDC Coil Voltage, 250 VAC Contact Voltage, .8 W Coil Power, Board Mount, SCHRACK SR6
-
- SCHRACK
- SCHRACK SR6
- TE 内部编号 3-1415543-3
- TE 内部产品描述 SR6V6K18
- 别名 ID ANDERUNG SR6V6K18
- 所有 6个接点的强制导向继电器 (75)
-
继电器和接触器类型 : 强制导向继电器
-
端子排列方式 : 4 Form A (NO) + 2 Form B (NC)
-
触点额定电流 (A): 8
-
线圈电压额定值 (VDC): 18
-
端子电压额定值 (VAC): 250
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3-1415543-3_D.pdf 3D
- 下载查看 ENG_CVM_CVM_3-1415543-3_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_3-1415543-3_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-1415543-3_D.3d_stp.zip 英文版本
数据表/目录页
- SR6-A-B-C-V ENG_DS_SR6_1.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_128935_C1_7.pdf 英文版本
- TUV 认证 ENG_AAD_TUV_CERT_968_EL_350_C1_3.pdf 英文版本
- 3C 认证 ENG_AAD_CCC_CERT_2020970303000302_C1_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
继电器和接触器类型 : 强制导向继电器
结构特性
-
端子极数 : 6
-
端子排列方式 : 4 Form A (NO) + 2 Form B (NC)
电气特征
-
线圈电阻 (Ω): 405
-
端子开关负载（最小值） : 10mA @ 5V
-
端子开关电压（最大值） (VAC): 400
-
相邻端子间绝缘初始电介质 (Vrms): 3000
-
打开端子间绝缘初始电介质 (Vrms): 1500
-
触点额定电流 (A): 8
-
线圈电压额定值 (VDC): 18
-
端子电压额定值 (VAC): 250
-
线圈功率额定值（直流） (W): .8
-
端子和线圈间绝缘初始电介质 (Vrms): 4000
主体特性
-
产品重量 : 30 g [ 1.058 oz ]
-
外壳类型 : 抗焊剂自动焊接和可清洗
接触件特性
-
端子材料 : AgSnO2
-
端子电镀材料 : 金
端接特性
-
干线端接和连接类型 : 焊针
-
线圈端接和连接类型 : 焊针
机械附件
-
产品安装类型 : 板安装
尺寸
-
产品高度 : 16.5 mm [ .649 in ]
-
产品长度 : 55 mm [ 2.16 in ]
-
产品宽度 : 16.5 mm [ .649 in ]
-
端子和线圈间绝缘漏电 : 5.5 mm [ .217 in ]
-
端子和线圈间绝缘间隙 : 5.5 mm [ .217 in ]
使用环境
-
环境保护类别 : RTIII
-
工组温度范围 : -25 – 70 °C [ -13 – 158 °F ]
-
环境温度（最大值） : 70 °C [ 158 °F ]
产品供货情况
-
产品供货情况 : 全球
包装特性
-
封装方法 : 盒和管
其他
-
环境温度类 (°C): 50 – 70
-
端子电流类 (A): 5 – 10
-
线圈功率额定值类 (W): .6 – .8
-
高度类（机械） (mm): 15 – 20
-
长度类（机械） (mm): 50 – 60
-
宽度类（机械） (mm): 16 – 20
